微型伺服执行器SMS631结构三维数模

　　这款微型伺服执行器的三维结构数模，完整还原了小体积舵机类执行元件的全部装配特征，可直接用于小型自动化设备、航模、智能教具、小型机械臂关节的选型校核与结构适配设计。从实际工程应用场景来看，这类小尺寸伺服件常被用于桌面级小型机械装置的角度控制环节，比如智能小车的转向执行、小型机械臂的关节摆动、航模舵面的角度调节、自动化演示教具的动作驱动，也可嵌入到小型消费电子设备的内部运动机构中，承担有限角度内的精准位置输出功能。

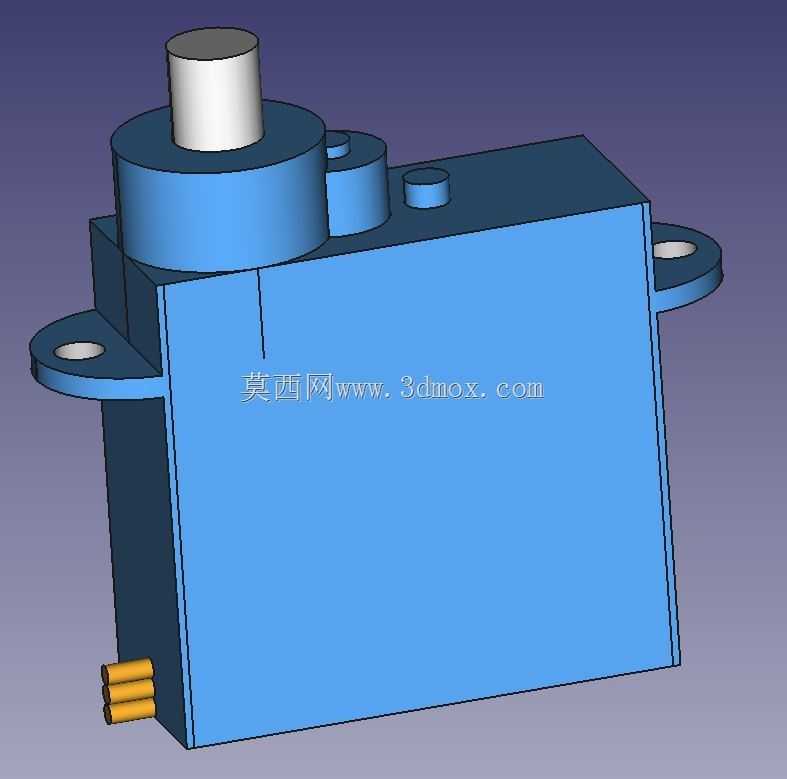

　　数模完整呈现了产品的功能结构特征：主体为方正的驱动腔体，腔体上方集成了多级同轴减速输出结构，最顶端的圆柱段为最终动力输出轴，可配套安装舵盘、摇臂等外接执行件；输出轴旁侧的阶梯凸台为减速组的端盖定位结构，用于固定内部齿轮组的轴向位置，避免运转过程中齿轮窜动影响传动精度。腔体两侧延伸出带安装孔的凸耳，是整个执行器的安装固定位，安装孔的位置、孔径与凸耳厚度都在数模中做了精准还原，设计人员可直接在装配环境中匹配安装支架的孔位，无需反复测量实物尺寸。

　　从设计思路层面拆解，这款执行器采用了方正腔体加侧置安装耳的布局，核心目的是在有限的体积内最大化容纳驱动电机与减速齿轮组，同时将安装位外伸，避免安装紧固件与内部腔体结构产生干涉；输出轴采用上置布局，可适配顶部安装、侧装等多种安装姿态，满足不同设备的内部空间排布需求。输出轴与腔体的同轴度、安装凸耳与主体的连接强度都在结构设计中做了针对性强化，凸耳根部做了圆角过渡，避免安装锁紧时应力集中导致凸耳断裂。

　　外形尺寸与安装边界方面，数模完整保留了所有结构的外轮廓尺寸，主体腔体的长宽高、输出轴的直径与伸出长度、安装凸耳的孔中心距、安装孔的孔径、各阶梯凸台的直径与高度都可直接在数模中测量提取。在做整机结构设计时，可直接将该数模导入装配体，提前预留安装空间，校核输出轴摆动过程中与周边结构的干涉情况，确认外接摇臂的活动范围不会触碰设备内部的其他元器件或结构件。这类微型伺服件的输出扭矩有限，选型时可结合数模呈现的内部减速层级，匹配对应的负载需求，数模中各零件的装配关系也可作为定制化改装的参考，比如调整输出轴长度、更改安装耳的位置来适配特殊的安装场景。

　　数模的结构细节还原度较高，各零件的配合间隙、装配止口都做了符合实际生产工艺的处理，没有出现结构干涉、配合面错位等建模问题，可直接用于生成工程图、做运动仿真模拟，验证输出轴在不同角度下的位置精度，也可作为同类型伺服产品逆向设计、结构优化的基础参考模型。对于需要搭建小型运动机构的设计人员来说，这类精准的结构数模可大幅减少前期选型测绘的工作量，直接在三维环境中完成整体布局的匹配，缩短设备开发的前期设计周期。
