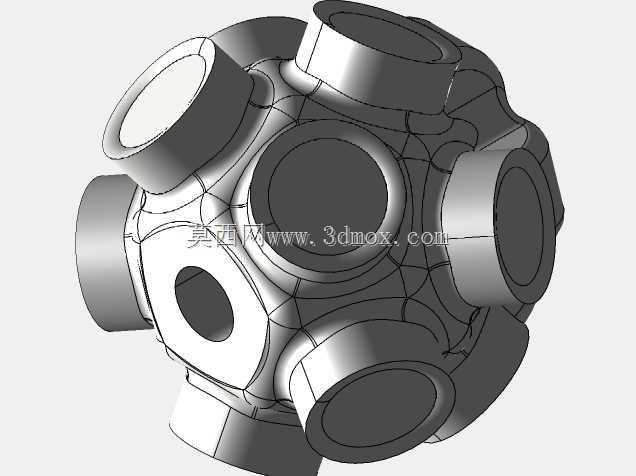

三维扫描用多面多孔定位辅助骨架

　　在工业三维扫描检测、逆向建模的现场作业中，定位辅助靶标的布设一直是影响扫描拼接精度、作业效率的核心环节，尤其是大尺寸工件扫描、多工位转场扫描、复杂曲面无特征工件扫描场景下，常规单平面靶标往往存在视角覆盖不足、转站拼接误差累积、固定点位易遮挡的问题，这款多面带通孔的定位辅助骨架，正是针对这类现场痛点完成的结构设计。从实际使用场景来看，这类骨架既可以作为固定参考靶座，通过底部或侧部的通孔穿入定位销，直接固定在工件周边的工装台、焊接工位架、大型铸件的工艺基准面上，也可以穿入吊环螺丝悬挂在扫描工位的上方框架处，作为全局定位的公共参考点，解决大尺寸工件分块扫描时的坐标统一问题，相比零散粘贴的标记点，这类集成式骨架的参考点位置固定，

　　不会因为工件移动、人员触碰出现标记偏移，能大幅降低扫描后点云拼接的错层概率。从结构设计思路来看，整体采用近球形的多面切边布局，每个切面上都预留了标准的标记点安装位，相邻切面之间保持固定的夹角，确保扫描设备在工位周边任意角度移动时，至少有3个以上的安装面处于扫描仪的有效视场范围内，不会出现参考点丢失导致的拼接中断。骨架表面的每个安装位都做了沉台设计，粘贴反光标记点时可以保证标记面与切面完全贴合，不会因为粘贴倾斜导致标记点中心识别偏差，相邻安装位之间的筋条做了圆弧过渡处理，既避免了尖锐棱角在现场作业时划伤操作人员，也能减少结构应力集中，提升骨架反复装拆使用的结构强度。骨架上的所有通孔都做了同轴度公差约束，不管是穿入定位销做固定式安装，

　　还是穿入紧固件做临时固定，都能保证骨架安装后整体姿态稳定，不会因为扫描过程中的设备震动、工件微调出现位置偏移。从安装边界来看，骨架的整体外轮廓尺寸适配主流三维扫描仪的最佳识别距离，在0.3米到3米的常规扫描作业距离内，所有切面的标记点都能被设备清晰识别，不会因为尺寸过大导致单视角下标记点变形，也不会因为尺寸过小导致识别距离不足。通孔的内径适配工业现场常用的M6、M8规格定位销与紧固件，不需要额外加工转接件就能直接完成装夹，不管是在机加工车间的工件检测工位、钣金车间的逆向抄数工位，还是户外大型构件的现场扫描作业场景，都能快速完成布设。在实际作业过程中，这类多面骨架可以搭配常规的平面小靶标配合使用，将骨架作为全局坐标的基准参考，

　　零散标记点作为局部特征补充，既可以减少全场标记点的粘贴工作量，也能有效控制长距离扫描的累积误差，尤其是针对无明显特征的光滑曲面工件、大型焊接结构件扫描作业时，不需要在工件表面大量粘贴标记点，避免残留胶痕影响工件表面质量，同时也能缩短扫描前的准备时间。骨架的多面布局还考虑了不同工位的视角遮挡问题，即使扫描仪移动到工件的侧下方、斜上方位置，都能捕捉到骨架上的参考标记，不需要额外增设多个辅助靶座，减少了现场布设的工作量。结构上的筋条布局在保证整体刚性的前提下做了轻量化处理，不管是临时固定在薄壁工件上，还是悬挂在轻型支架上，都不会因为自重过大导致安装变形，适配更多复杂的现场安装条件。每个安装面的平面度都做了工艺控制，保证粘贴的反光标记点不会出现翘边、倾斜，提升设备对标记点的识别准确率，减少扫描过程中的点云噪点。
