三维扫描定位用多面体磁吸辅助标靶

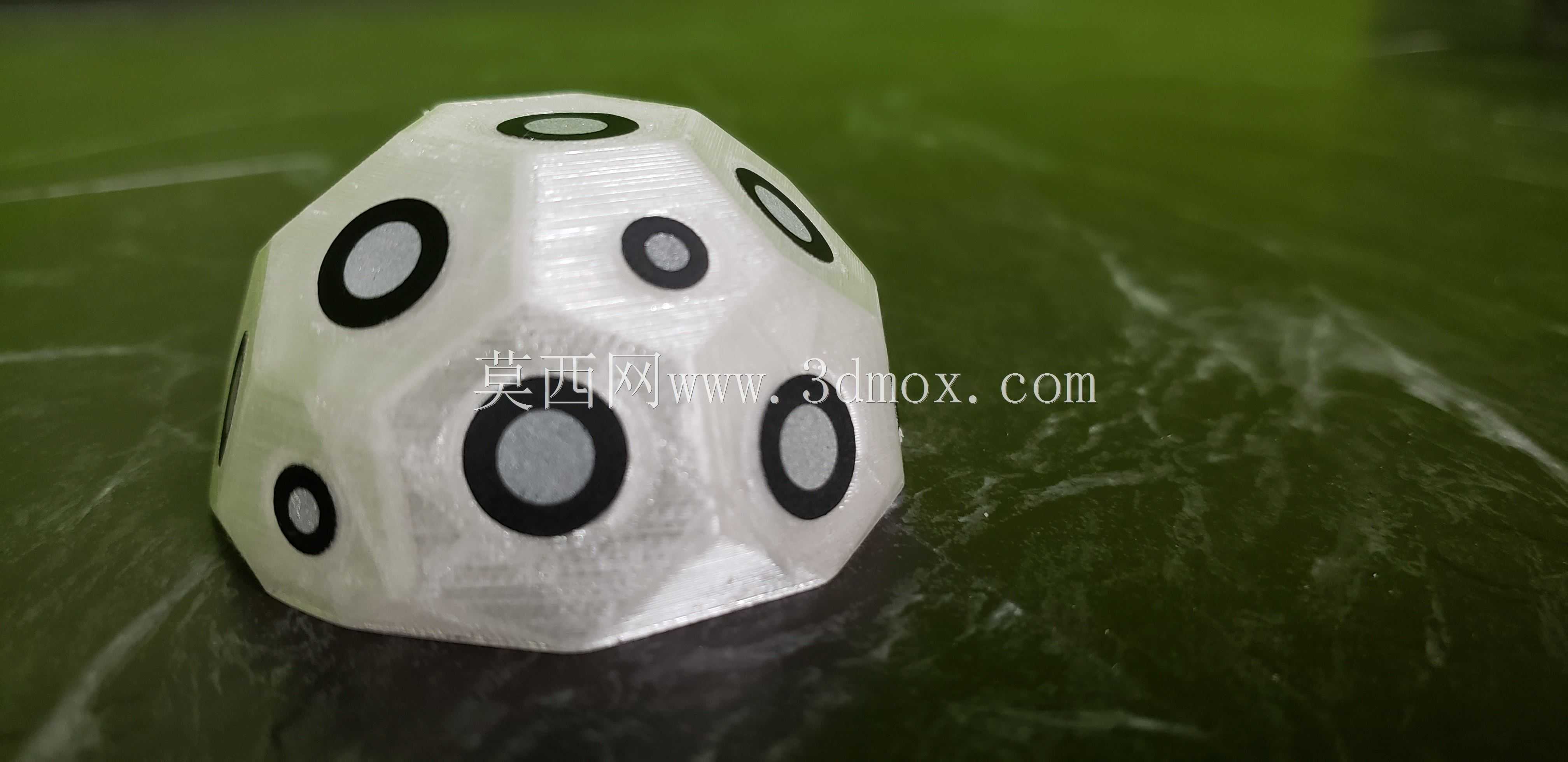

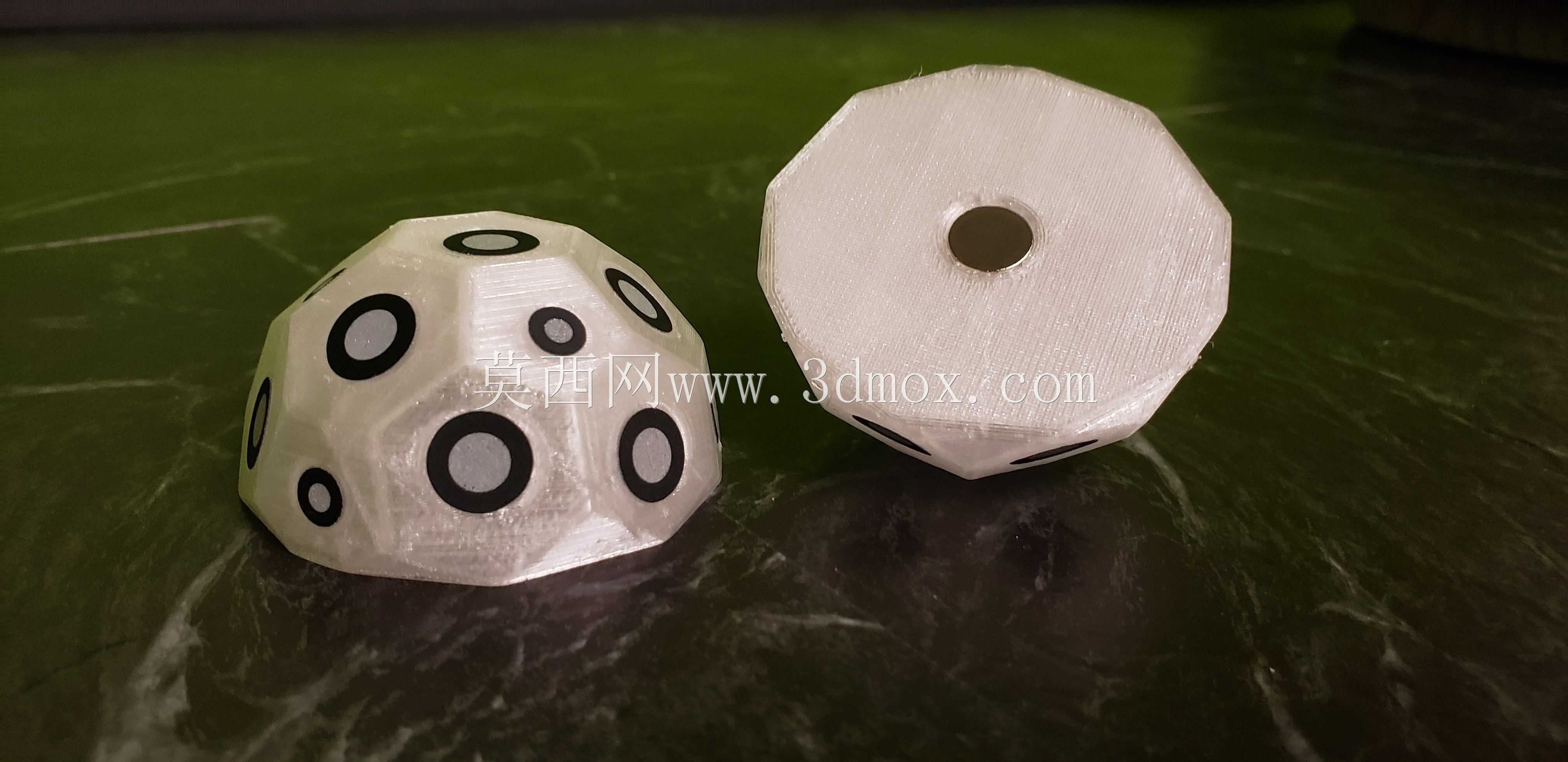

　　在工业三维扫描检测作业中，基准标靶的布设效率直接影响整体测量流程的推进速度，传统粘贴式标记点不仅需要提前清理被测物表面，在深色金属、粗糙管道这类低附着力表面还容易出现标签起翘、移位的问题，后续清理残胶也会额外增加工序耗时，针对这类场景设计的磁吸式辅助标靶，从安装适配性、识别稳定性两个核心维度做了针对性结构优化。这款辅助标靶采用多面体几何构型，每个外露平面都预设了标准识别特征区域，扫描过程中无需反复调整标靶摆放角度，设备从不同作业方位都能捕捉到完整的基准特征，尤其适合大尺寸构件的拼接扫描场景，单台设备单次布设即可覆盖周边3米范围内的扫描基准需求，减少中途补设标靶的频次。结构设计上，标靶底部预留了直径10mm、

　　深度3mm的内嵌式磁铁安装槽，磁铁装配后端面低于标靶底座平面0.2mm，避免磁铁直接接触被测物表面，既可以依靠磁吸力稳固吸附在黑色金属管道、钢结构件、机床工作台这类导磁表面，也能通过临时加装的双面胶条适配塑料、复合材料、木质板材等非导磁工件的表面固定，不会因为硬接触刮伤工件的加工面或涂装层。实际作业中，这类辅助标靶可以灵活布设在被测物体周边的工装架、检测平台、甚至临时架设的平板支架上，不需要在被测工件表面粘贴任何标记，对于高精度加工面、漆面外观件、精密铸件这类不允许残留胶痕的检测对象，能完全规避传统标记点对工件表面的影响。多面体的棱边做了0.5mm的圆角过渡处理，避免现场布设时剐蹭操作人员手套或工件表面，

　　整体实心构型的重量控制在120g左右，磁吸状态下可以承受现场作业时的轻微碰撞、气流吹拂不会移位，识别特征区域的曲面凹陷深度经过反复验证，既不会因为凹陷过深导致扫描时出现阴影噪点，也不会因为特征过浅被环境光干扰降低识别精度。在复杂管路扫描、大型钣金件形位公差检测、焊接件变形量比对这类现场作业场景中，这类磁吸标靶可以快速完成布设，扫描结束后直接取下收纳即可，不需要做表面清理工作，相比传统粘贴式标记点，单批次检测的准备时间可以缩短40%以上，尤其适合批量工件的流水线检测工位，固定布设后可以重复使用，不需要每次检测都重新粘贴标记。标靶的整体外接圆直径控制在60mm以内，不会占用过多检测现场的操作空间，即使在狭小的设备舱内部、

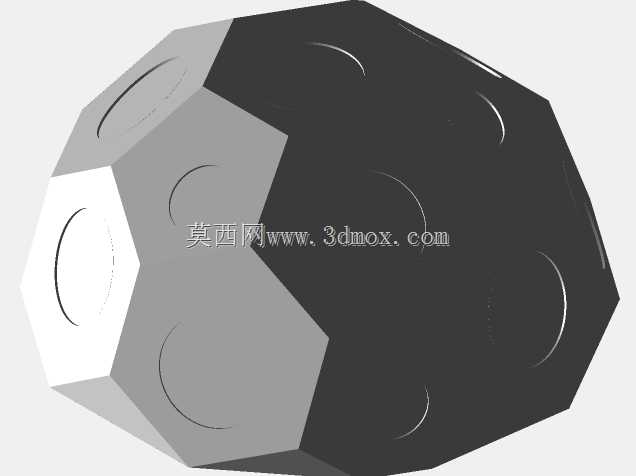

　　管路密集的安装现场也能找到合适的布设位置，非导磁场景下搭配可移除无痕胶条使用，也不会在固定位置残留胶印，兼顾了不同作业环境的适配需求。从结构建模的角度看，这款标靶的多面体特征完全遵循光学扫描的识别原理，每个特征面的夹角经过优化，确保扫描设备在20度到70度的入射角度范围内都能稳定提取基准特征，不会因为角度倾斜出现识别失败的问题，底部的磁吸槽位公差控制在±0.1mm，装配标准强磁磁铁后不会出现松动脱落的情况，长期重复使用也不会因为磕碰出现特征面变形，耐用性远高于一次性纸质标记点。
