越野车辆深花纹防滑车轮结构设计

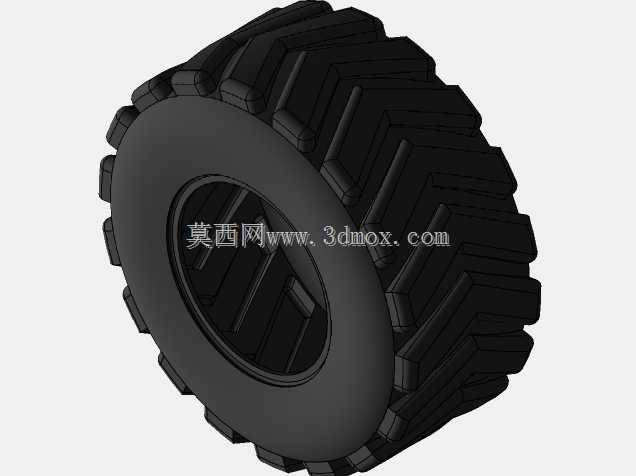

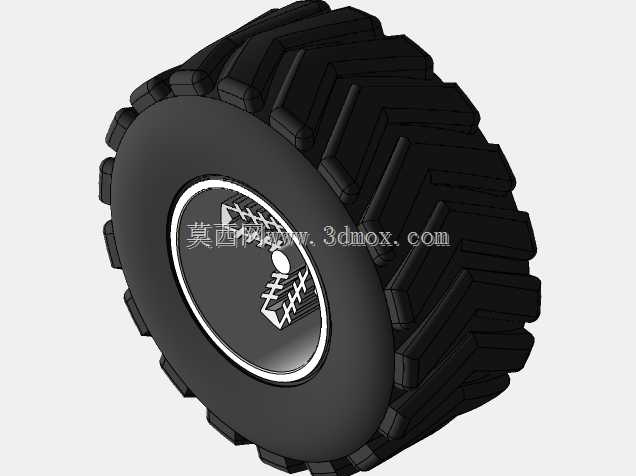

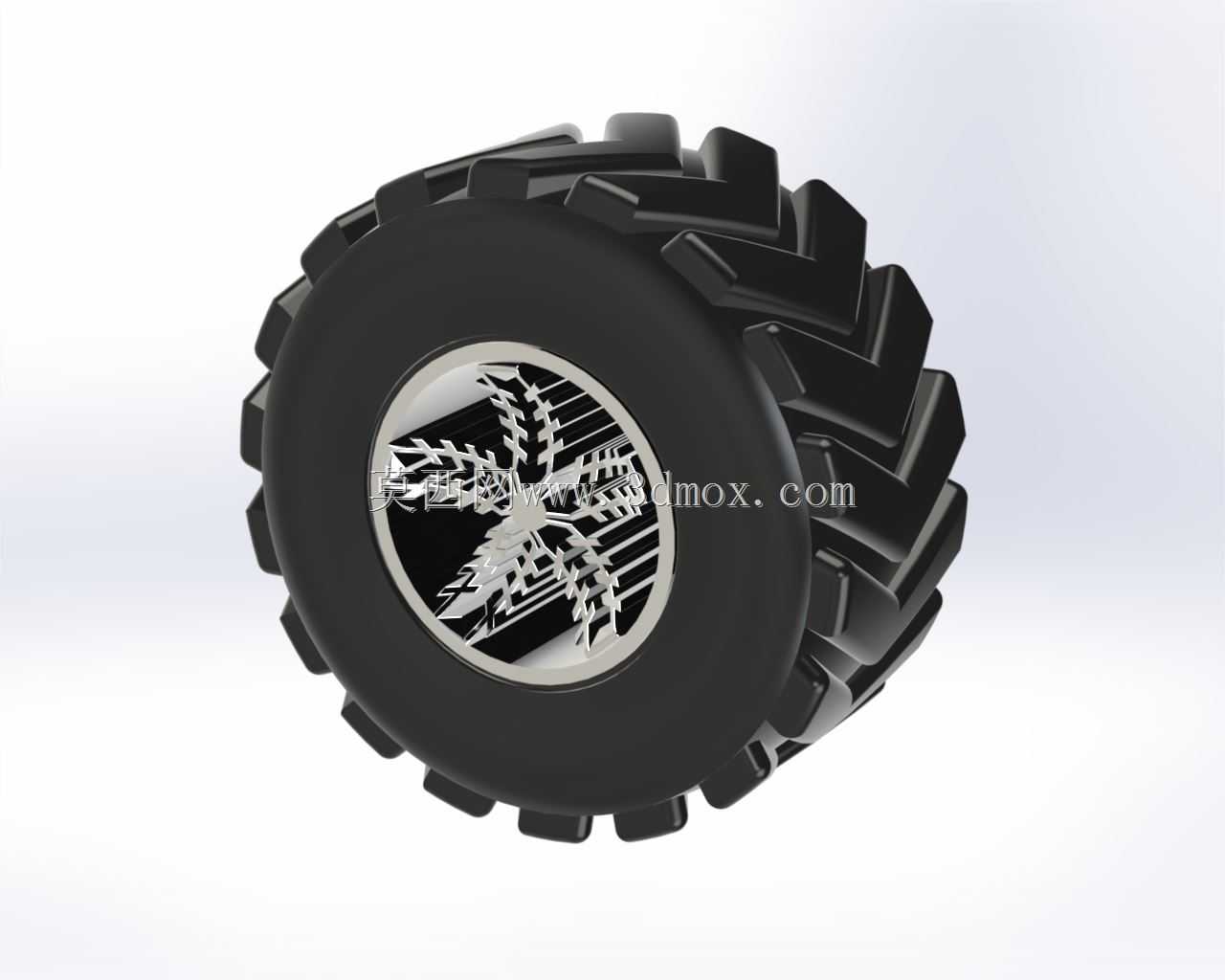

　　这款车轮结构主要面向非铺装路面行走的小型作业车辆、遥控越野模型以及小型农用作业机具设计，核心解决松软泥泞、碎石凹凸路面的抓地力不足问题，避免行走过程中出现打滑、陷车的工况。从结构设计来看，轮胎部分采用大尺寸块状深花纹布局，花纹块呈交错人字形排布，单块花纹凸起高度占轮胎总厚度的三分之一左右，花纹块之间预留了足够的排泥、排石空间，当车轮在泥泞路面滚动时，嵌入花纹沟槽的泥土可以随着轮胎转动、在花纹块的弹性形变下快速脱落，不会出现沟槽被泥料填满导致抓地力丧失的问题；花纹块的边缘做了小角度倒角处理，既可以避免碎石路面行驶时花纹块边缘被尖锐石块崩裂，也能在硬质铺装路面短暂行驶时降低花纹块的异常磨损，延长轮胎使用寿命。轮毂部分采用一体化辐条设计，

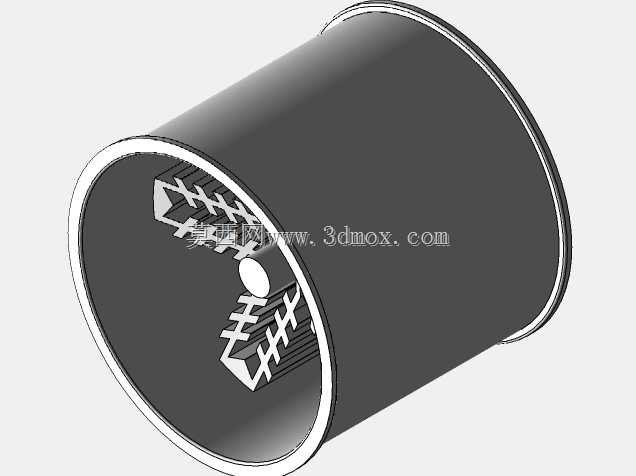

　　辐条造型做了对称式镂空处理，在保证轮毂整体结构强度的前提下，尽可能降低了轮组的整体转动惯量，减少行走驱动时的动力损耗；轮毂中心预留了标准的安装轴孔与键槽位，轴孔的配合公差按照过渡配合设计，既可以保证车轮与驱动轴的同轴度，避免高速转动时出现轮组偏摆，也方便现场拆装维护，不需要额外定制特殊连接配件。安装边界方面，轮组的总宽度适配常规小型行走机构的轮距设计，轮毂安装端面到轮胎外侧的距离预留了足够的刹车机构、转向摇臂的安装空间，不会出现轮组安装后与周边车架、悬挂部件发生运动干涉的问题；轮胎的外径尺寸匹配小型车辆的底盘离地间隙设计，在保证足够越障高度的同时，不会因为轮径过大导致车辆重心过高，影响行驶稳定性。实际应用场景中，

　　这类深花纹车轮既可以用在小型全地形作业车的行走系统上，适配山地、农田、林间小路等复杂非铺装路面的巡检、运输作业，也可以等比例缩放后用于遥控越野模型、教学演示用的小型行走机器人结构中，其结构设计逻辑也可以为大型农用拖拉机、工程越野车辆的轮胎花纹设计提供参考。设计过程中重点校核了轮胎花纹块的受力情况，当车辆满载爬坡时，单块花纹承受的最大剪切力控制在橡胶材料的许用应力范围内，避免大扭矩输出时花纹块被剪断；轮毂的辐条部分做了等强度优化，在轮组受到侧向冲击力时，应力可以均匀分散到整个轮毂端面，不会出现辐条根部应力集中导致的断裂问题。轮胎与轮毂的配合面采用过盈配合设计，配合面处预留了环形密封槽，可以加装橡胶密封圈，避免充气状态下出现漏气问题，同时也能防止泥水、沙尘进入轮胎与轮毂的结合面，造成结合面锈蚀，影响后续轮胎拆卸。轮组的动平衡精度按照G16等级设计，在常规作业车速下不会出现明显的振动，保证行走过程的平稳性，降低连接轴承的异常磨损速率。
