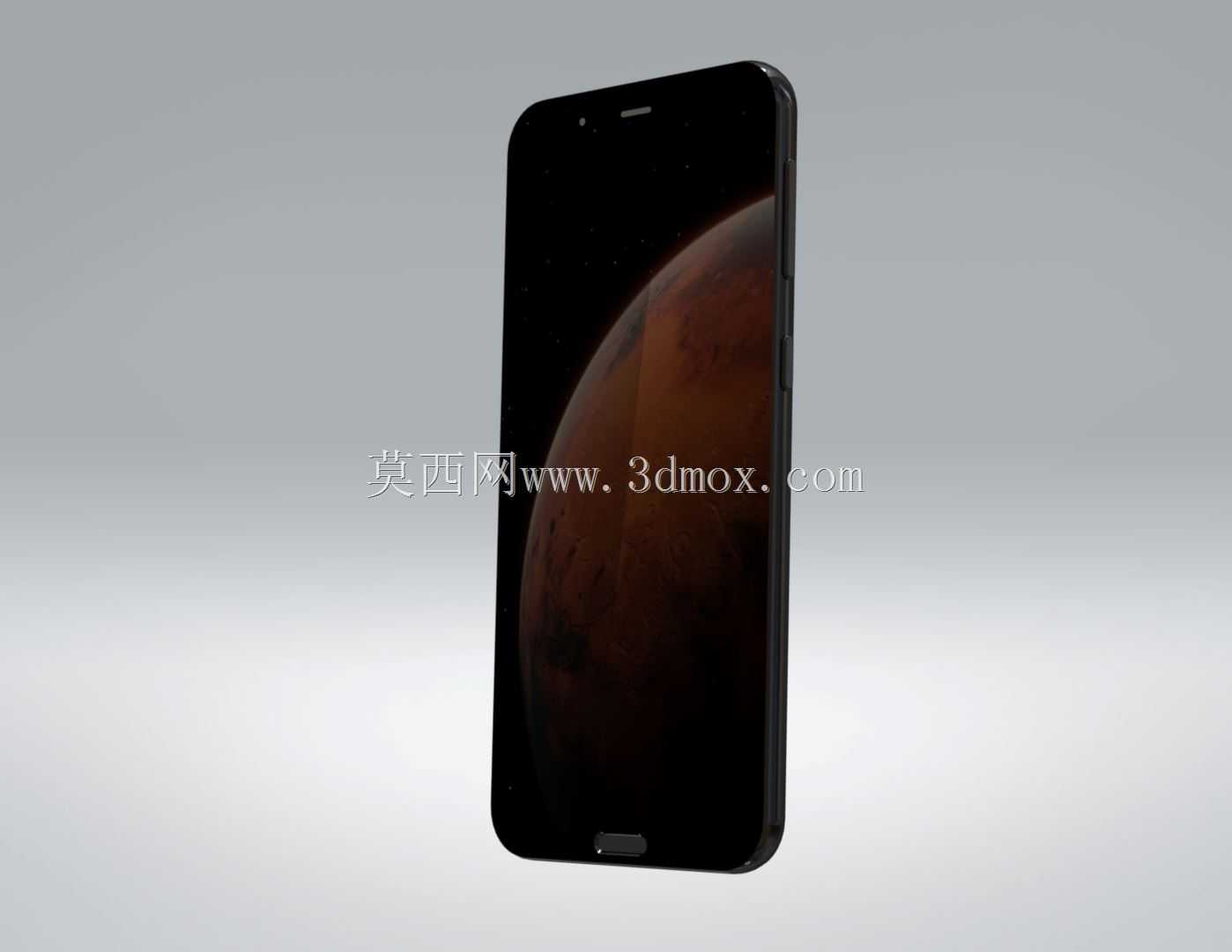

全面屏直板智能手机外观结构三维建模

　　日常做消费电子结构建模时，这类直板全面屏手机的外观结构是很常见的练习与方案验证载体，先从实际应用场景来说，这类设备是个人移动通讯、移动办公、多媒体娱乐的核心手持终端，日常使用中需要兼顾单手握持的触感、屏幕显示的视觉边界、侧边按键的操作可达性，建模时首先要把这些实际使用的约束条件放在首位，而不是单纯追求外观的视觉效果。

　　先讲外形尺寸与安装边界的把控，这类全面屏手机的整机厚度控制在7.5mm到8.5mm区间，宽度控制在70mm到75mm之间，这个尺寸区间是适配多数成年用户单手握持时拇指可覆盖屏幕三分之二区域的黄金范围，建模时要注意整机的四角R角弧度，不能做的过于尖锐，否则日常揣兜取放时容易勾刮衣物面料，同时R角也不能过大，否则会压缩屏幕的有效显示区域，屏幕的黑边宽度要控制在1.2mm到1.8mm之间，这个宽度是预留屏幕排线、触控层封装、前摄与听筒开槽的必要安装空间，建模时如果把黑边做的过窄，后续结构落地时就会出现元器件没有安装空间的问题，属于典型的外观与结构脱节的设计失误。

　　再说到产品的功能特性对应的结构设计，正面屏幕上方的微缝开槽是预留听筒出音通道的位置，开槽宽度控制在0.8mm左右，长度在15mm上下，这个尺寸既能保证通话时的声音扩散效果，又不会过多占用屏幕的显示面积，屏幕下方的窄边区域要预留指纹识别模组或者屏幕触控排线的弯折空间，建模时这个区域的内部要留出0.3mm的间隙给排线做弯折避让，避免排线被屏幕与中框挤压造成触控失灵的问题。机身侧边的按键凸起高度控制在0.7mm到1mm之间，按键的边缘做0.2mm的倒角处理，这个凸起高度既能保证用户盲操作时能清晰感知按键位置，又不会因为凸起过高导致日常放在桌面上时出现机身晃动的情况，按键与中框的配合间隙控制在0.1mm，这个间隙是预留按键按压的活动行程，同时也能避免日常进灰后按键卡滞。

　　设计思路上，这类全面屏手机的建模要遵循外观服从结构、结构服从功能的逻辑，首先要确定内部主板、电池、摄像头模组的堆叠边界，再根据内部堆叠的轮廓去反推中框的外形弧度，中框的侧边做微弧处理，弧度贴合手掌握持时的指腹曲线，这个弧度不是随便做的曲面，要匹配握持时的受力分布，让整机重量均匀分散在手掌接触区域，减少长时间握持的疲劳感。机身背部的摄像头区域如果是凸起设计，凸起高度控制在0.8mm以内，凸起边缘做一圈0.3mm的高光倒角，既保护摄像头镜片不被桌面摩擦刮花，也不会因为凸起过高导致整机放置时出现明显的跷跷板现象。

　　从行业应用的角度来说，这类手机外观模型不仅可以用于产品前期的外观方案评审，还可以用于配套的手机壳、钢化膜等周边配件的结构适配验证，建模时要严格把控各个配合面的公差，比如屏幕与中框的配合台阶差要控制在0.05mm以内，这个公差是保证钢化膜粘贴后不会出现白边、手机壳安装后不会出现松动晃荡的关键。另外建模时要注意机身的分模线位置，分模线要设置在机身侧边的视觉盲区，也就是中框弧度的切线位置，避免分模线出现在用户日常握持的高频接触区域，影响握持的触感。

　　还有细节上的处理，机身底部的开孔区域，扬声器开孔、充电接口、麦克风开孔的位置要对称分布，开孔的边缘做0.1mm的倒角，避免开孔边缘的锐边割伤用户，同时开孔的间距要保持一致，保证视觉上的规整感。充电接口的内凹深度要控制在5mm左右，这个深度既能保证充电插头完全插入实现稳定连接，又不会因为内凹过深导致插头插拔困难。建模时还要考虑整机的跌落防护结构，四个边角的内部要预留缓冲筋的位置，对应的外观面的R角要和内部缓冲筋的轮廓匹配，保证跌落时冲击力能通过中框的弧度分散到整个边框结构，而不是集中在边角位置造成屏幕碎裂。

　　很多新手做这类手机建模时容易犯的错误就是只追求正面屏幕的视觉占比，忽略了内部元器件的安装空间，比如把前置摄像头的位置做的过于靠近屏幕边缘，导致摄像头的安装角度出现倾斜，最终拍摄时出现画面畸变的问题，或者把电池的预留空间做的过薄，导致电池容量达不到设计要求，影响整机的续航表现。所以建模过程中要反复核对各个功能模块的安装尺寸，比如听筒的厚度是1.2mm，那对应的屏幕上方的黑边区域就要留出至少1.5mm的空间，包含0.2mm的泡棉粘贴间隙和0.1mm的装配公差，这样的模型才是具备实际生产参考价值的，而不是单纯的外观展示曲面。
