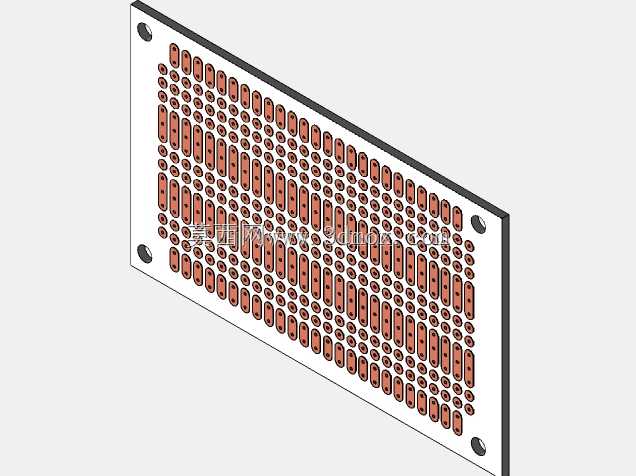

7.5cm×4.5cm酚醛焊接实验板结构设计

　　在电子装联、通讯设备样机试制、小型电路验证场景中，这类酚醛材质的多孔焊接板是实验室与小批量打样阶段的核心基础工装部件，区别于量产定制PCB，这类通用焊接基板不需要提前开模制版，能够快速完成分立元件、小型通讯模块的搭焊验证，大幅缩短前期方案迭代的周期。这款基板的外形尺寸严格控制在7.5cm×4.5cm，属于紧凑型通用实验板规格，四个边角预留的安装孔位完全适配标准小型设备壳体内的安装柱间距，不需要额外做裁切修型就能直接嵌入多数手持通讯终端、小型信号采集模块的壳体内部，板边的公差控制在0.3mm，能够保证装入壳体时不会出现卡滞、间隙不均的问题，安装孔的沉台设计也让固定螺丝安装后不会突出板面，避免刮蹭上层焊接的元件引脚。从设计逻辑来看，

　　板面的孔阵采用等间距矩阵排布，孔位周围预留的铜箔焊接区经过尺寸优化，既能够兼容直插式电阻、电容、二极管等常规分立元件的引脚间距，也能适配小型排针、接线端子的焊盘尺寸，孔与孔之间的绝缘间距符合低压信号电路的安规要求，酚醛基材本身的绝缘性能能够避免不同信号回路之间的串扰，基材的耐温特性也能满足手工烙铁焊接、小型波峰焊的温度要求，不会出现焊接过程中板材变形、基材碳化的问题。实际使用过程中，这类焊接板既可以作为学生电子实训的基础焊接载体，完成简单的整流电路、信号放大电路的装联练习，也能作为通讯设备研发阶段的功能验证基板，快速搭焊蓝牙模块、射频信号模块、电源管理模块的临时电路，测试功能逻辑无误后再转定制PCB量产，相比直接投板打样，

　　能够节省大量的制版成本与等待周期。板体的厚度经过选型验证，既保证了焊接过程中不会因为烙铁接触出现翘曲变形，也不会因为过厚占用过多的壳体内部空间，孔壁的铜层附着力经过优化，多次拆焊元件也不会出现焊盘脱落的问题，适合研发阶段反复调整元件位置、修改电路走线的使用需求。在通讯类小型设备的维修场景中，这类通用焊接板也可以作为替换基板，修复损坏的小型功能模块，不需要寻找完全匹配的原厂PCB就能快速完成设备修复，尤其是在小批量定制的通讯终端、工业信号采集节点的维护工作中，这类标准化尺寸的焊接板能够大幅降低备件储备的种类，提升维修响应速度。设计过程中特意将孔阵的边缘与板边预留了足够的安全距离，避免焊接元件时引脚过于靠近板边，

　　与金属壳体接触造成短路问题，四个安装孔周围也做了无铜区设计，固定螺丝锁紧时不会与板面的焊接电路形成导通回路，杜绝了安装过程中造成电路短路的隐患。基材选用的酚醛材料成本低廉，机械强度足够，日常插拔元件、移动调试过程中不会轻易出现断裂破损，表面的铜箔层经过抗氧化处理，长期存放也不会出现氧化难以焊接的问题，完全满足实验室、小批量生产、售后维修等多场景的使用需求。
