直齿齿轮齿条啮合传动机构结构设计

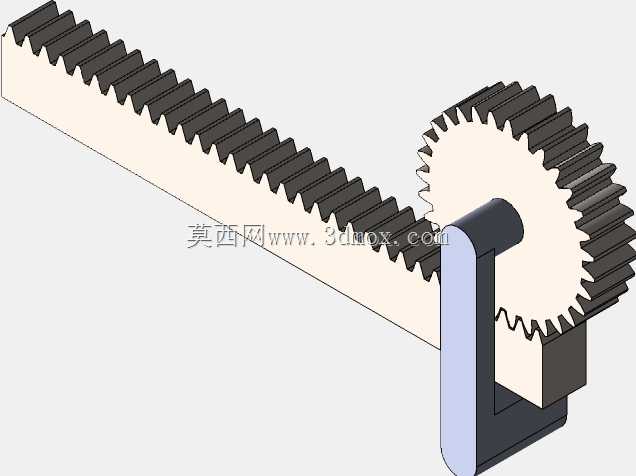

　　这套齿轮齿条传动结构，核心是通过圆柱直齿轮与直齿齿条的连续啮合，将齿轮的回转运动转化为齿条的直线往复运动，或是反向将齿条的直线输入转化为齿轮的回转输出，是机械传动领域应用极广的基础运动转换单元。在实际工业场景中，这类结构常出现在数控机床的进给轴传动、自动化生产线的工位平移机构、升降设备的垂直驱动单元、门窗自动启闭机构以及工程机械的直线执行端，相比丝杠传动具备更长的传动行程、更高的负载耐受能力，且安装维护难度更低，适合大行程、中重载的直线传动需求。

　　从功能特性来看，这套结构采用标准渐开线直齿齿形设计，啮合过程中齿面接触为线接触，传动效率可达90%以上，正反向传动间隙可通过调整齿轮与齿条的中心距进行补偿，能满足多数中低速传动场景的精度要求。齿轮通过支撑轴与安装支架连接，支架上预留的轴承安装位可适配标准深沟球轴承，降低齿轮转动过程中的摩擦阻力，同时保证齿轮回转的同轴度，避免啮合过程中出现卡滞、偏磨等问题。齿条为长条形等截面结构，齿形沿长度方向均匀分布，背面为平整安装基准面，可通过螺栓直接固定在设备的移动部件或固定基座上，安装时只需保证齿条长度方向与运动方向平行，即可实现稳定传动。

　　设计过程中首先确定了模数与齿形参数，按照常规通用传动的负载需求选取标准模数，齿顶高系数、顶隙系数均采用国标通用值，保证齿形具备足够的弯曲强度与接触强度，避免重载工况下出现断齿、齿面点蚀等失效问题。齿轮的轮毂部分做了加厚处理，轴孔与支撑轴采用过渡配合，搭配键槽实现周向固定，保证扭矩传递过程中无相对滑动。支撑支架采用L型折弯结构，垂直段用于安装齿轮轴，水平段可固定在设备基座上，支架的厚度经过强度校核，可承受齿轮啮合过程中产生的径向力，避免支架变形导致啮合间隙变化。

　　在安装边界方面，齿条的截面尺寸统一，单根齿条长度可根据实际行程需求拼接，拼接时需保证对接处的齿距误差控制在允许范围内，避免传动过程中出现冲击、卡顿。齿轮的分度圆直径与齿条的安装基准面距离为固定值，安装时需通过塞尺调整中心距，保证齿侧间隙处于合理范围，间隙过大会导致正反向传动空程增大，影响传动精度，间隙过小则会加剧齿面磨损，降低结构使用寿命。齿轮的轴向位置通过轴肩与挡圈进行限位，保证齿轮齿宽与齿条齿宽完全对中，避免出现偏载导致齿面局部磨损加剧。

　　实际应用中，这套结构可根据不同的工况需求调整参数，高速场景下可将直齿替换为斜齿以降低传动噪音，重载场景下可增大模数、提升齿面硬度以提升负载能力，精密传动场景下可搭配消隙结构消除传动空程，满足不同设备的使用需求。整个结构的零件均采用常规机械加工工艺即可生产，齿轮可通过滚齿、插齿工艺加工，齿条可通过铣齿、磨齿工艺保证精度，支架可通过板材折弯、铣削加工完成，加工成本低，互换性强，便于批量生产与后期维护更换。
