3.5mm音频插孔JC-128接插件结构

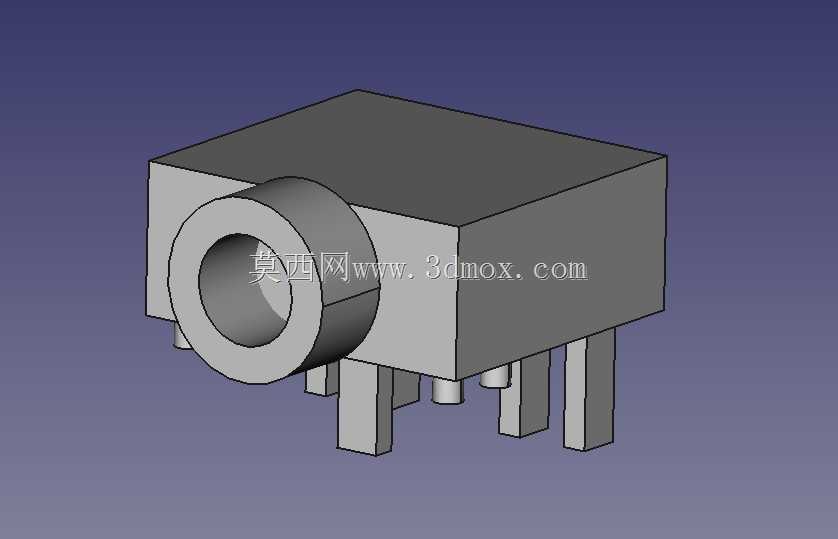

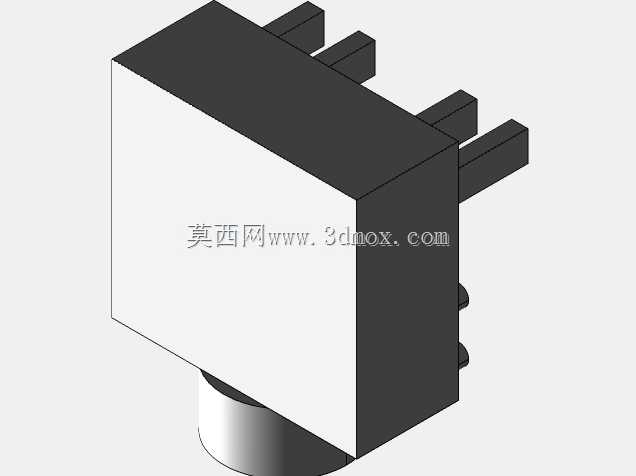

　　这款板载3.5mm音频插孔是消费类电子、通讯终端设备里极为常见的互连部件，日常接触的有线耳机接入、音频信号输入输出场景里，都能见到这类插孔的身影。从结构设计来看，这款JC-128规格的插孔采用卧式插装布局，主体为方型塑壳基座，前端伸出同轴的圆筒形插接通道，刚好适配直径3.5mm的标准音频插头，插入时的导向间隙控制在合理范围，既能保证插头插拔顺畅无卡滞，又能避免间隙过大导致的接触晃动、信号传输中断问题。基座下方伸出多根直插式引脚，对应音频信号的左声道、右声道、接地以及麦克风触点，引脚间距符合常规PCB板的孔位排布规范，在做电路板Layout时不需要额外调整孔位坐标，可直接匹配通用焊盘尺寸，波峰焊或者手工焊接都能顺利完成装配，不会出现引脚偏位、插装不到位的问题。

　　从实际选型应用的角度来说，这类插孔广泛用在便携通讯设备、桌面音频终端、工业控制手持机、车载外接音频模块上，核心作用是实现模拟音频信号的稳定传输，同时兼顾外接音频输入设备的信号连通。设计这款接插件结构时，首先要保证插接通道的同轴度，圆筒部分和内部弹片的同心度公差需要控制在0.05mm以内，否则插头插入后会出现单边接触、弹片受力不均的情况，长期使用后容易出现弹片疲劳、接触不良的故障。塑壳基座的外形尺寸做了紧凑化处理，在满足内部弹片排布、绝缘距离要求的前提下，尽可能压缩整体占用空间，适配便携设备内部紧凑的安装空间，安装时只需要在PCB上预留对应方形的投影区域，不需要额外预留侧面避让空间，周边可以排布其他阻容元件，提升电路板的空间利用率。

　　内部接触弹片采用弹性合金材质，设计时充分考虑了插拔寿命要求，正常使用场景下可承受数千次的插拔循环，弹片的接触压力经过反复校核，既不会因为压力过大导致插头插拔手感过紧、用户体验差，也不会因为压力过小导致接触电阻过大、音频信号出现杂音或者断连。引脚的长度设计兼顾了不同厚度PCB的插装需求，穿过PCB后露出的焊脚长度刚好满足焊接要求，不会因为引脚过长导致焊后剪脚工序增加额外工作量，也不会因为引脚过短导致焊锡浸润不足、焊接强度不够。塑壳部分采用耐温绝缘材质，可以过常规的波峰焊高温流程，不会出现壳体变形、内部弹片移位的问题，绝缘性能满足弱电信号传输的安规要求，不同信号引脚之间的绝缘电阻足够大，避免出现信号串扰、声道分离度不足的问题。

　　在做整机结构设计时，这款插孔的安装边界需要注意：前端插接面需要和设备外壳的开孔精准对齐，开孔直径略大于插头外径，保证插头可以顺利插入，同时插孔基座和外壳内壁之间需要预留少量装配间隙，抵消外壳注塑公差、PCB装配公差带来的位置偏差，避免出现插头插偏、无法完全插入的情况。基座底部和PCB表面贴合平整，焊接后引脚和焊盘形成可靠的机械连接与电气连接，日常使用中插拔插头产生的外力可以通过塑壳基座分散到PCB上，不会因为长期受力导致引脚脱焊。从建模角度来说，这个结构的建模逻辑清晰，先构建方形塑壳基体，再拉伸切除出内部的插接通道，随后排布内部的接触弹片结构，最后生成下方的安装引脚，所有特征的尺寸都严格匹配实物规格，可直接用于电路板装配干涉检查、整机结构堆叠验证，也可以作为接插件标准件导入到常用的设备模型库中，在做相关产品设计时直接调用，不需要重复建模，提升结构设计的工作效率。
