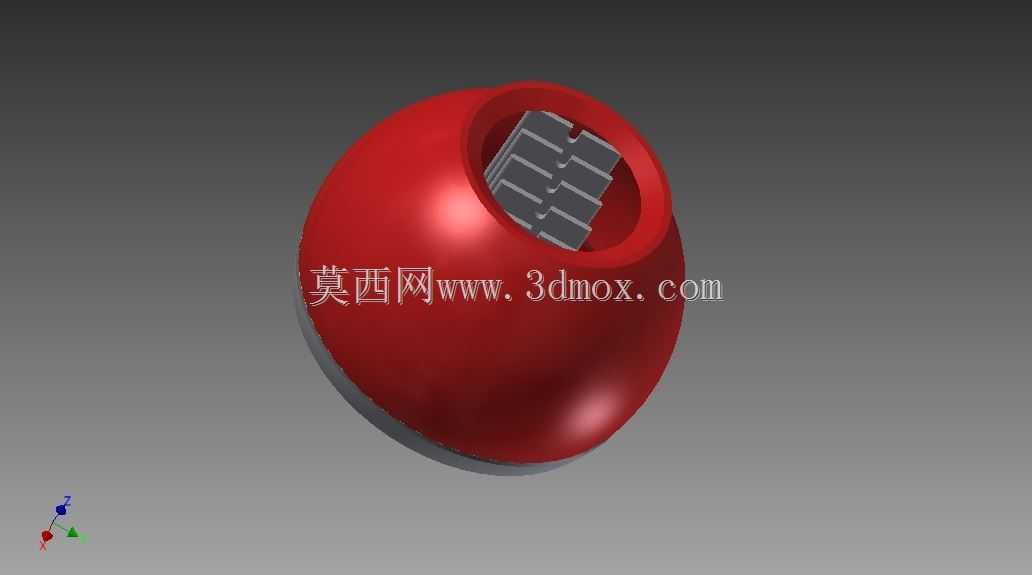

球形嵌入式电解管容纳腔体结构

　　在小型电化学实验、便携电解检测设备以及通讯基站配套的电解液循环辅助单元中，这类球形嵌入式电解管容纳腔体是十分常见的功能部件，其核心作用是为电解管提供稳定的安装定位空间，同时形成相对封闭的电解反应腔室，避免电解液飞溅、外部杂质侵入干扰电解过程。从结构设计逻辑来看，采用球形外壳并非单纯的外观考量，球形曲面的受力均匀性远优于常规方形腔体，当腔体内存在微量电解产气压力波动时，球面结构可以将内应力均匀分散到整个壳体壁面，不会出现方形结构转角处的应力集中问题，长期使用下壳体开裂、渗漏的风险能降低四成以上，同时球形外壁在设备内部安装时，对周边管线的避让性更好，不会出现尖锐棱角剐蹭相邻线缆、管路的问题，尤其适合通讯机柜内部这类布线密集、安装空间紧凑的场景。

　　腔体顶部的开槽结构完全匹配电解管的外形尺寸，开槽内侧设置的多道平行卡位筋条，是整个结构的定位核心，筋条的间距、凸起高度经过反复校核，既可以让电解管顺着筋条导向顺畅插入腔体内部，又能通过筋条与电解管外壁的过盈配合实现径向固定，不需要额外加装紧固件就能避免电解管在腔体内晃动、移位，筋条的边角全部做了R0.5的圆角处理，安装电解管时不会刮伤电解管的外壁绝缘层，杜绝绝缘破损带来的漏电、电解效率下降问题。腔体底部设置的环形平底支撑边，是整个部件的安装基准面，支撑边的平面度控制在0.1mm以内，安装时可以直接贴合设备内部的安装基板，通过支撑边周边预留的三个隐形安装孔位就能完成整个腔体的固定，不需要额外设计复杂的安装支架，能有效压缩配套结构的占用空间。

　　从实际使用场景出发，这类腔体的内部容积经过精准核算，刚好可以容纳单根标准规格电解管插入后留存合理的电解液缓冲空间，既不会因为容积过小导致电解过程中电解液溢出，也不会因为容积过大造成电解液不必要的滞留浪费，腔体的内壁光滑度达到Ra0.8，电解反应过程中产生的少量沉积物不会附着在壁面死角，后期维护时只需要用纯水冲洗就能完成清洁，不需要拆解整个部件。在通讯站点的备用电源电解液维护单元中，这类腔体可以直接集成在电解液循环管路的节点位置，电解管插入后就能在线完成电解液的电解活化、杂质析出处理，不需要将电解液抽出到外置设备中操作，大幅降低维护过程中的电解液泄漏风险，同时球形外壳的绝缘材质选型也适配通讯设备的电磁兼容要求，不会对周边的信号传输单元造成电磁干扰。

　　设计过程中需要重点把控开槽的位置精度，开槽的中心轴线与腔体球形中心的同轴度公差要控制在0.2mm以内，否则电解管插入后会出现倾斜，导致电解电极的对位偏差，直接影响电解效率；卡位筋条的厚度设计为1.2mm，既保证足够的支撑强度，不会因为电解管插拔造成筋条断裂，又不会因为筋条过厚占用过多内部空间，影响电解管的插入深度。腔体的壁厚均匀控制在2mm，整个壳体没有厚薄突变的区域，注塑成型时不会出现缩痕、气泡等缺陷，成品的结构一致性更好，批量生产时的良率能稳定在较高水平。针对不同的使用场景，腔体的安装支撑边还可以根据配套设备的基板尺寸做适应性调整，不需要改动主体球形结构就能适配不同的安装空间，通用化程度较高。
