可变几何结构高低转速适配喇叭

　　在流体输送与动力设备的配套部件设计中，这类可变几何结构的喇叭部件，核心解决的是不同工况下流体通流效率与压力适配的矛盾，常见于涡轮增压系统、工业通风管路、小型流体动力装置的进出口调节环节，很多做动力配套的结构工程师在做转速跨度大的设备时，都会遇到固定通流截面的喇叭口在低转速下通流阻力过大、高转速下压力损失超标的问题，这个结构就是针对这类痛点做的优化设计。

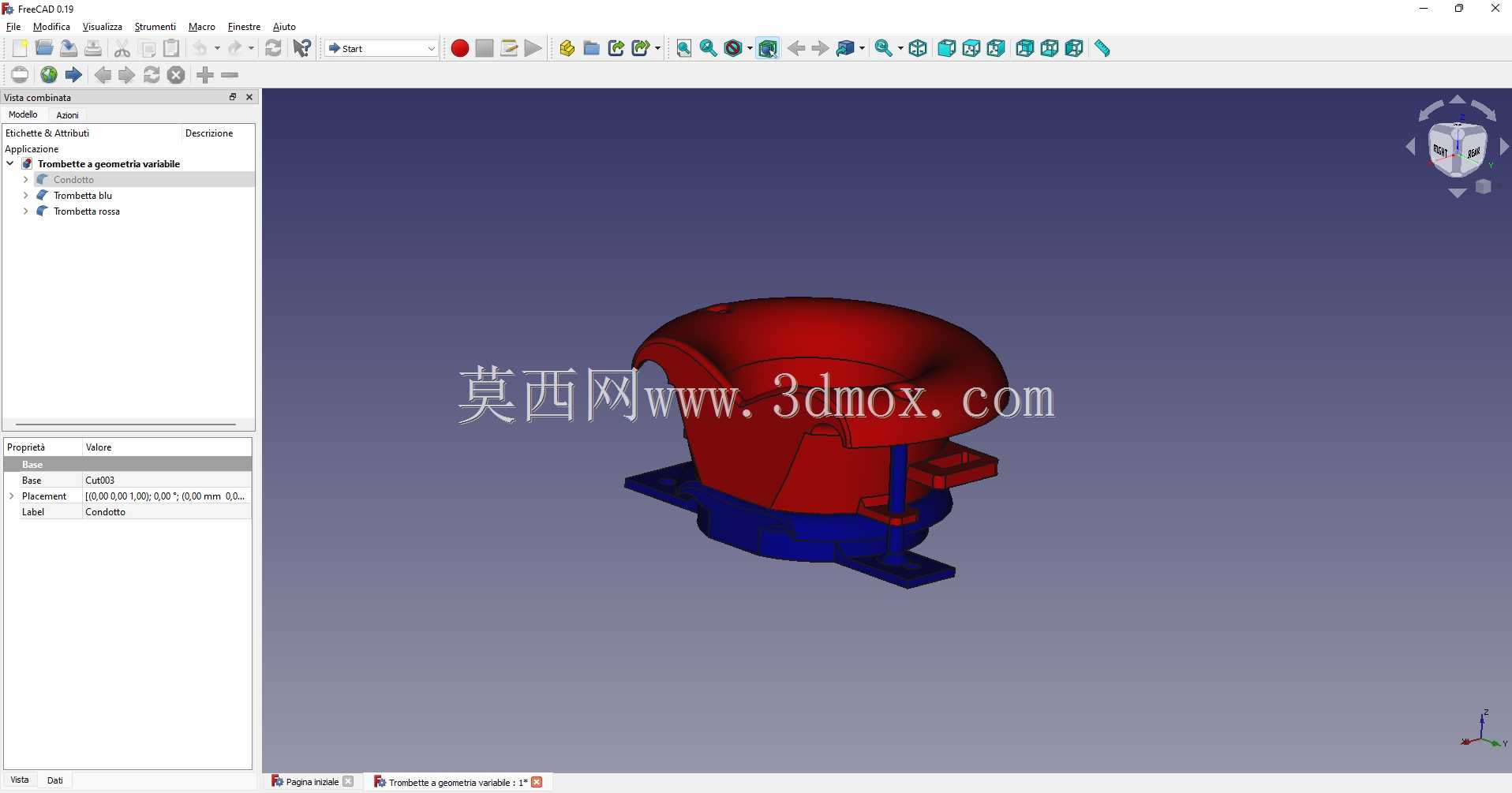

　　从功能特性来看，这个部件采用分体式的可变型面设计，蓝色部分为固定基座，承担安装定位与流道基础支撑的作用，红色部分为可动调节型面，通过型面的位置变化改变喇叭口的通流截面与导流角度。当设备处于低转速运行区间时，可动型面调整至大导流角度位置，扩大通流截面的同时延长导流段长度，降低低流速下的流体入口紊流，减少进气或者排气过程的涡流损失，提升低转速区间的流体填充效率；当设备进入高转速运行区间时，可动型面收至小角度位置，收缩通流截面，匹配高流速下的流体汇聚需求，避免高转速下通流过载导致的压力泄漏，兼顾不同转速区间的流体动力学性能。

　　设计思路上没有采用复杂的多叶片调节结构，而是用整体式的型面位移实现几何参数调整，相比传统的多瓣调节结构，整体式型面的密封性能更好，不存在叶片拼接缝隙带来的泄漏问题，同时运动部件更少，长期运行的卡滞风险更低。驱动方式上预留了三类驱动接口，分别适配电磁阀驱动、伺服电机驱动、气动阀驱动三种常见的工业驱动方案，设计时没有把驱动结构做死，就是为了适配不同设备的安装空间与控制逻辑，比如小型便携动力设备可以用体积更小的电磁阀驱动，对调节精度要求高的工业设备可以搭配伺服电机做闭环位置控制，有气源配套的生产线设备则可以直接接入气动回路用气动阀驱动，不用额外做驱动结构的改装。

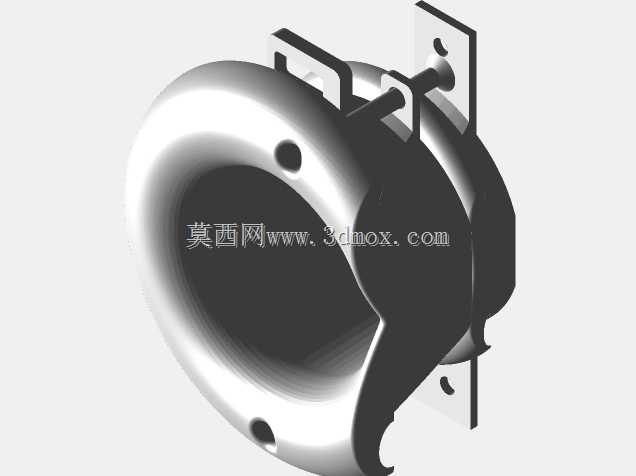

　　安装边界方面，基座底部设计了两个带安装孔的固定支脚，支脚的孔位间距按照通用流体管路的安装法兰标准做的适配，安装时不需要额外做转接板，可以直接通过螺栓固定在管路法兰或者设备壳体的对应安装位上，支脚的厚度做了加强处理，能承受设备运行时的振动载荷，避免长期振动导致的固定螺栓松动。整体外形的最大外轮廓没有超出基座支脚的边界范围，安装时周边只需要预留不超过10mm的操作空间用于螺栓紧固与驱动部件的接线接管，不需要额外预留大尺寸的检修空间，适合在安装空间紧凑的小型动力设备上布置。流道的内壁面做了顺滑过渡处理，可动型面与固定基座的拼接处做了台阶差消除设计，不管型面调整到哪个位置，内壁的拼接缝隙都控制在0.1mm以内，避免流体经过拼接位置时产生紊流与异常噪音，同时也减少了缝隙处的杂质堆积风险，降低日常维护的清理频次。

　　实际应用中，这类可变几何喇叭除了用在动力设备的流体管路调节上，也可以适配在工业除尘设备的吸风口位置，根据不同的吸尘距离调整喇叭口的导流角度，近距离吸尘时收窄型面提升吸口风速，远距离吸尘时扩大型面扩大吸尘覆盖范围；还可以用在小型通风设备的出风口，根据送风距离的需求调整出风角度，不用额外加装导流板就能实现不同送风范围的调节。设计时特意把可动部件的运动行程做了限位设计，调整到极限位置时会有硬限位阻挡，避免驱动机构过行程导致的型面错位，同时所有运动配合面都做了耐磨涂层处理，长期反复调整也不会出现配合间隙变大的问题，能保证全生命周期内的调节精度。
