车载GPS设备固定支撑安装支架结构

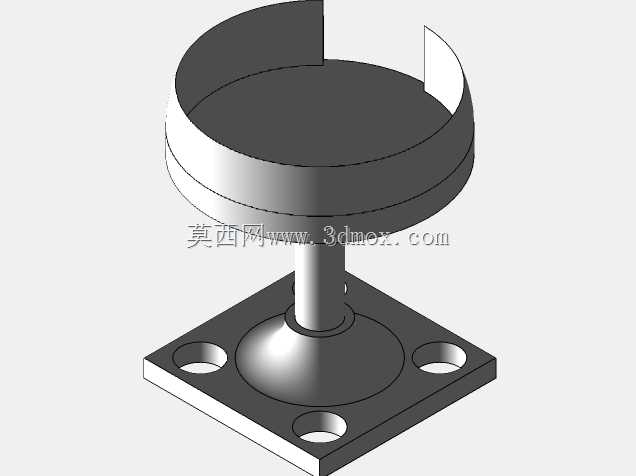

　　日常户外作业、车载导航场景中，GPS设备的固定稳定性直接影响信号接收质量与设备使用寿命，这款支撑结构正是针对小型GPS接收终端的安装需求设计，解决了设备在颠簸工况下易移位、晃动的痛点。从结构组成来看，整个部件分为底部安装法兰、中间支撑立柱、顶部环抱式托座三个核心功能段，各段衔接处做了圆弧过渡处理，既避免应力集中导致的结构断裂，也减少加工过程中的锐角磕碰风险。底部采用方形法兰安装形式，四个角位预留贯通安装孔，可适配M4-M6规格的紧固螺丝，安装时可根据载体的安装面平整度选择加装橡胶减震垫，法兰面与支撑柱衔接位置做了锥形扩径过渡，能将顶部承载的载荷均匀分散到整个法兰安装面，避免立柱根部受交变载荷出现断裂。中间支撑段采用等径圆柱结构，

　　长度根据实际安装场景的视线高度需求设定，既保证托座位置足够避开周边遮挡物，也不会因为立柱过长导致整体刚性不足，在车辆行驶、户外设备搬运产生振动时，立柱的形变量控制在允许范围内，不会带动顶部GPS设备出现大幅晃动。顶部的环抱式托座采用半开口围边设计，围边高度根据常见手持GPS、小型车载GPS终端的机身厚度设定，开口位置预留了设备取放的操作空间，围边内径适配常规圆柱状、方柱状GPS设备的机身尺寸，安装时可在托座内侧粘贴薄型防滑泡棉，既可以填充设备与托座之间的间隙，也能避免硬质金属材质刮花设备外壳，围边的断口位置做了外翻圆弧处理，取放设备时不会剐蹭设备侧面的按键与接口。实际应用中，这类支架可安装在工程车辆驾驶台、户外勘探设备机架、

　　船舶驾驶舱台面等位置，安装时需保证法兰底面与安装面完全贴合，四个安装孔的紧固螺丝需对角均匀拧紧，避免法兰面翘曲导致支撑垂直度偏差。设计过程中优先考虑了安装的便捷性，整个支架为一体化结构，无需额外组装拼接部件，拿到实物后直接通过底部法兰孔固定即可使用，托座的开口方向可根据安装位置的操作习惯调整，安装前预排设备走线位置，避免GPS天线被周边金属构件遮挡影响信号。从安装边界来看，方形法兰的边长尺寸适配多数设备台面的预留安装位，四个安装孔的孔距符合通用小型安装支座的孔距规范，可直接替换同规格的其他小型设备支架，无需重新在安装面打孔；支撑立柱的直径经过载荷校核，在承受常规GPS设备重量时，长期受振不会出现弯曲变形；顶部托座的围边间隙预留合理，

　　即使设备加装了保护硅胶套也能顺利放入托座内。不同于常见的卡扣式、磁吸式GPS支架，这款环抱式结构的固定可靠性更高，不会因为长期使用出现卡扣老化断裂、磁吸吸力不足导致设备脱落的问题，适合在振动幅度较大、工况相对复杂的作业场景下使用，托座的围边高度经过反复验证，既能够限制设备在水平方向的窜动，也不会遮挡设备侧面的充电接口、信号指示灯，设备放置在托座内时可正常连接充电线、查看屏幕显示内容。结构设计上所有壁厚保持均匀，避免注塑或机加工过程中出现缩痕、变形问题，各转角位置的圆角半径统一，既符合加工工艺要求，也提升了整体结构的抗疲劳强度，在长期承受交变振动载荷的工况下，结构的使用寿命远高于薄壁拼接式的支架产品。
