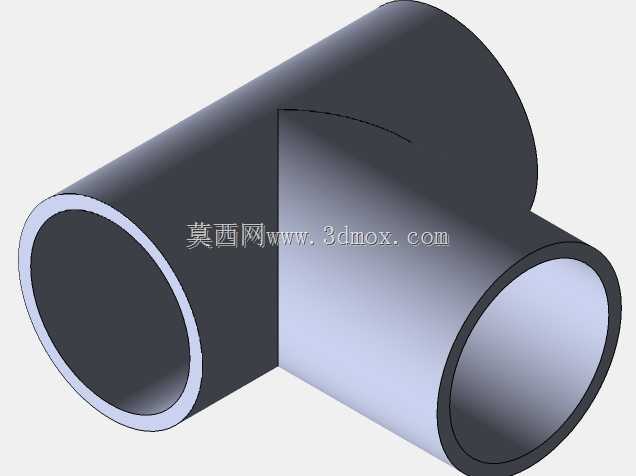

等径正交三通T型管路连接结构

　　在流体输送、气动回路、低压给排水、小型通风管路的布设场景中，管路走向的90度分流与合流是极为常见的布设需求，这类T型等径正交连接结构，正是为解决同管径管路垂直交汇的连通需求而设计，无需额外变径转接件，就能实现主管路与支管路的垂直连通，减少管路接驳点的泄漏风险，也能降低管路布设的整体空间占用。从结构设计逻辑来看，该连接件采用等径正交的结构形式，主管与支管的通径完全一致，三个连接端口均为标准圆柱管口，可适配同规格的硬质管路，通过粘接、焊接、卡套压接等常规管路连接工艺即可完成装配，不需要定制特殊的转接工装。建模过程中优先保证了两管正交的相贯线顺滑过渡，相贯区域的壁厚与管路主体壁厚保持一致，

　　避免局部壁厚突变带来的应力集中问题——在实际管路运行中，相贯位置是流体转向的核心区域，也是压力波动、流体冲蚀最容易出现结构失效的位置，均匀的壁厚设计能让该区域的承压能力与管路其余位置保持同一水平，不会出现局部承压短板。从安装边界来看，该T型连接件的三个端口轴线处于同一平面，主管两端的管口同轴度公差控制在常规管路连接的允许范围内，支管轴线与主管轴线的垂直度偏差满足低压管路的装配要求，安装时不需要额外调整管路角度，只要将对应管路插入端口完成固定即可，三个端口的外沿预留了足够的装配操作空间，不管是采用胶粘固定、热熔焊接还是卡箍锁紧，都不会出现操作空间不足的问题。外形尺寸上，主管的总长度、支管的伸出长度都按照同管径管路的常规接驳长度设计，

　　既不会因为端口过短导致管路插接深度不足、连接强度不够，也不会因为结构过长造成管路布设时的空间浪费，管路内壁的相贯位置做了顺滑的圆弧过渡，没有尖锐的棱角凸起，能减少流体转向时的局部阻力，降低流体输送过程中的压损，也能避免杂质在相贯区域的直角位置沉积，尤其适合输送带有微小固体颗粒的流体介质，减少管路堵塞的概率。在实际应用中，这类T型连接结构可覆盖民用给排水管路改造、小型气动设备的气路分流、实验室通风管路的支路接驳、小型灌溉系统的管路分支等多个场景，相比采用两个弯头拼接实现垂直分流的方案，一体式的T型结构只有三个接驳点位，比弯头拼接的方案少一个泄漏点，长期使用的可靠性更高，而且整体结构的刚性更好，

　　不会因为管路的轻微晃动出现接驳位置松动的问题。建模时对管口的配合尺寸做了公差适配，端口的内径尺寸按照对应管径管路的外径公差带设计，保证装配时既能顺利插入管路，又不会因为配合间隙过大导致密封失效，管壁厚度的取值参考了同规格塑料管材、金属管材的常规壁厚参数，能满足0.6MPa以内的低压流体输送的承压要求，不需要额外做加强结构就能保证结构强度。另外，该结构的外表面没有多余的凸起、法兰或者安装耳，整体外形简洁，布设时可以紧贴墙面或者设备壳体安装，不需要预留额外的结构避让空间，对于空间紧凑的设备内部气路、液路布设场景尤为适用，不会因为连接件的外形冗余造成周边零部件的干涉。在流体流向适配方面，不管是从主管一端进、另一端和支管同时出的分流工况，还是从主管两端进、支管出的合流工况，该结构的内部流道都能保证流体顺畅转向，不会出现明显的涡流区，能降低流体噪声，也能减少长期流体冲蚀对结构内壁的磨损，延长连接件的使用寿命。
