嵌入式带安装孔方形线缆防护接线盒

　　在弱电布线、通讯设备内部走线、小型工控终端的线缆接驳场景里，这类方形嵌入式接线盒的使用频率一直很高，很多现场布线的师傅都清楚，零散的线缆接头如果没有规整的壳体做防护，时间长了积灰、受潮、被外力剐蹭，很容易出现接触不良、短路甚至信号中断的问题，尤其是在设备内部走线、墙面暗装布线、小型通讯机柜的分线位置，接线盒的结构合理性直接影响后期线路维护的效率和运行稳定性。

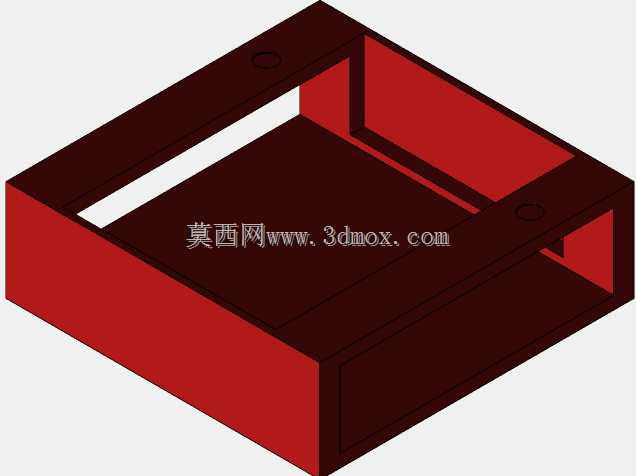

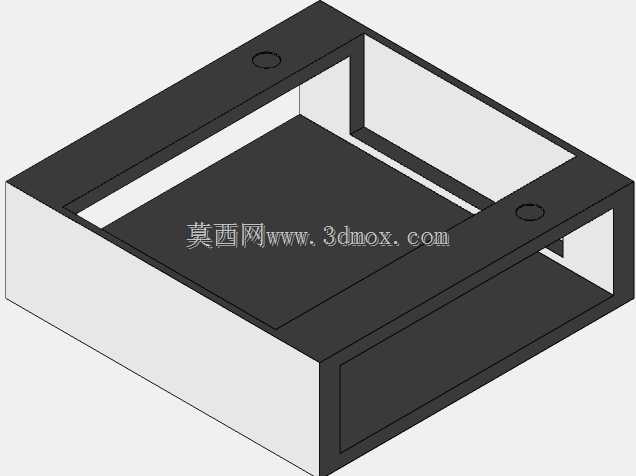

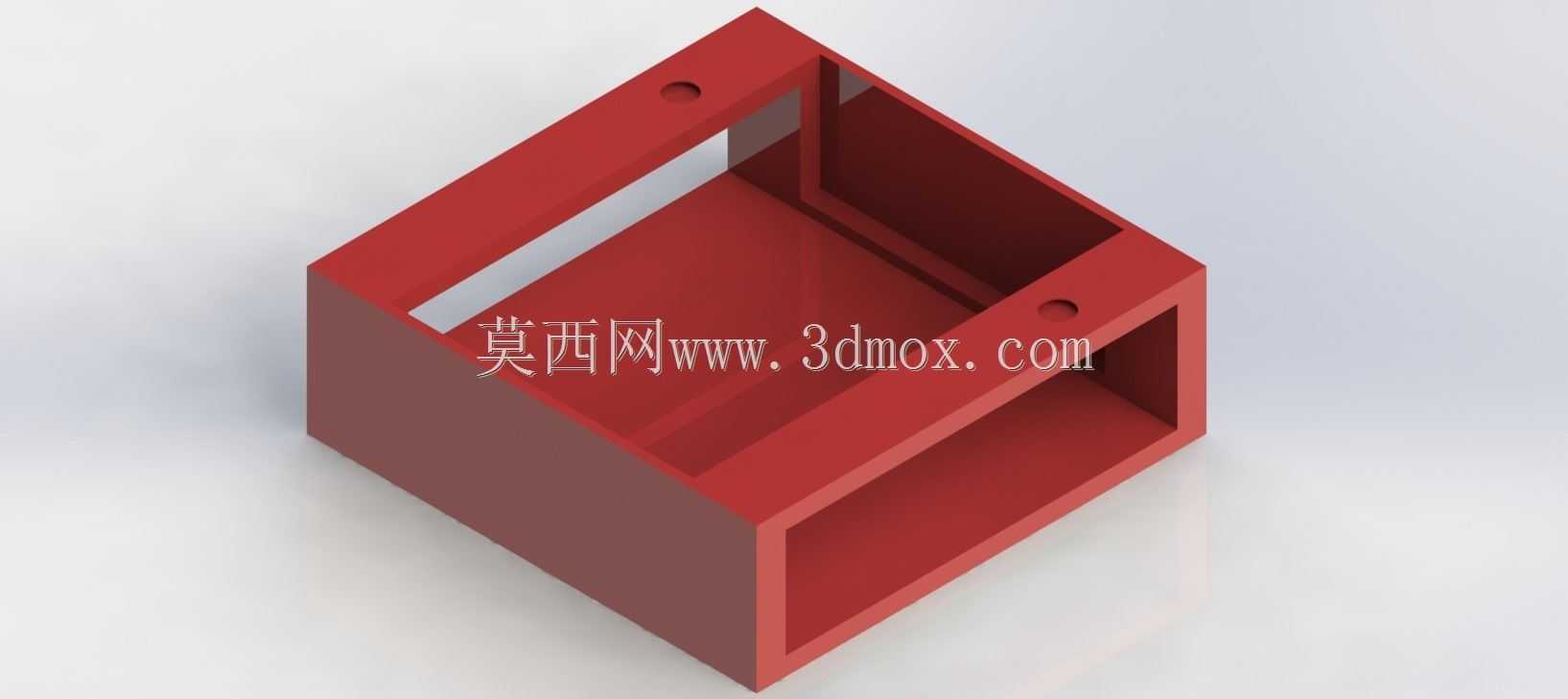

　　这款接线盒采用敞口带侧边镂空的结构设计，主体为方正的盒型结构，顶部边框做了等宽的加厚处理，两个对角位置预留了沉头安装孔，安装时可以直接通过螺丝将盒体固定在安装基面，沉孔设计能够让螺丝头部完全没入边框平面，不会突出盒体表面影响后续盖板装配或者周边部件的排布。盒体内部做了均匀的壁厚处理，转角位置均设置了工艺圆角，既能够减少注塑成型时的应力集中问题，避免长期使用出现边角开裂，也能在布设线缆时减少硬角对线皮的磨损，施工时穿线、理线的顺畅度更好。

　　从实际使用的角度看，盒体侧边预留的长条形镂空窗口，一方面可以作为线缆的进出通道，不同方向的进线不需要额外在盒体上开孔，现场施工时可以根据走线方向选择对应位置的窗口穿线，适配从侧面、正面不同方向来的线缆接驳需求，另一方面这个镂空窗口也能作为后期维护的操作窗口，不需要完全拆下盒体就能观察内部接头的连接状态，简单的线路调整可以直接通过窗口操作，减少维护时的拆装工作量。盒体内部的空腔做了规整的平面设计，没有多余的加强筋凸起，能够预留足够的空间放置接线端子、小型分线模块或者线缆接头，常规的2-4组弱电线路接驳、通讯信号分线都能容纳，不会因为内部结构冗余导致线缆弯折半径过小，影响信号传输或者线芯寿命。

　　设计这类接线盒的时候，首先要考虑的是安装边界的适配性，顶部的安装凸边宽度要匹配常规暗装底盒的卡位尺寸，或者明装时的基面固定受力需求，两个安装孔的孔距要符合常用的安装孔位标准，避免现场安装时出现孔位对不上需要重新打孔的问题。壁厚的选择要兼顾结构强度和材料成本，日常使用场景下，均匀的2mm左右壁厚就能够满足普通防护需求，既不会因为壁厚过薄导致盒体受力变形，也不会因为壁厚过厚造成材料浪费、整体重量过大。盒体的敞口边缘做了微小的倒角处理，和盖板装配时能够更好地对位，不会出现边缘卡滞、装配错位的问题，盖板盖合后缝隙均匀，能够达到基础的防尘防护效果。

　　在不同的应用场景里，这类接线盒的适配性也很强，通讯基站的内部信号分线位置，可以用它来归集天线馈线的接头，避免接头裸露被机柜内的金属部件剐蹭；智能家居的墙面暗装布线时，它可以作为弱电线路的分线盒，把网线、信号线的接头规整在盒内，后期更换面板或者调整线路时不需要凿开墙面找接头；小型自动化设备的电控柜内部，也可以用它来归集传感器的信号线接头，把零散的接头统一防护，避免设备运行时的震动导致接头松脱，也能让柜内走线更加规整，排查线路故障时能够快速定位对应分线位置。

　　实际选型使用的时候，需要注意盒体的内部空腔尺寸要匹配待接驳的线缆数量和端子尺寸，预留足够的线缆弯折空间，不要把过多的线缆硬塞到盒内，这样不仅会给后期维护造成麻烦，还可能因为线缆挤压过紧导致线皮破损、接头松脱。安装时沉头孔内的螺丝要拧紧到合适的力矩，不要过度用力导致盒体边框开裂，尤其是塑料材质的盒体，过度受力很容易在安装孔位置出现裂纹，影响长期使用的固定强度。侧边的穿线位置如果需要做密封处理，也可以配合橡胶护圈使用，在穿线后把护圈卡在窗口位置，既能够固定线缆，也能提升防尘防潮的效果，在湿度较大的户外或者车间场景使用时，这种小的细节处理能够大幅延长接线盒内部线路的使用寿命。

　　很多刚入行的结构设计人员在做这类壳体设计的时候，容易忽略转角位置的圆角处理和安装孔的沉头深度，要么沉头过浅螺丝突出影响装配，要么沉头过深导致安装孔位置壁厚过薄，固定时容易开裂，还有的会在内部加很多不必要的加强筋，看起来结构强度更高，实际上挤占了内部的走线空间，现场施工时线缆根本放不进去，反而影响产品的实际使用体验。这款接线盒的结构就做了比较合理的平衡，没有多余的冗余结构，每一处结构设计都对应实际使用中的需求，不管是批量用于设备配套还是零散的现场布线使用，都能够很好地满足线缆防护和规整的核心需求。
