带制动功能直流触控伺服电机结构

　　做自动化设备结构选型时，带制动功能的直流触控电机是不少需要精准停位、断电锁止工况的核心部件，这类电机常出现在小型精密输送线、桌面级数控变位机构、医疗辅助升降装置、通讯基站天线调角机构这类对安装空间、停位精度有明确要求的场景里，区别于普通开环步进电机，它集成的制动模块能在驱动断电瞬间锁止输出轴，避免负载因自重出现滑移，这一点在垂直升降类负载的应用中尤为关键，不少早期设备因为选用无制动的普通直流电机，断电后负载下滑导致的定位偏差、部件磕碰问题，换用这类带制动的机型后基本能得到根治。

　　从结构设计逻辑来看，这款电机的输出轴采用标准圆柱轴伸带键槽的形式，轴伸直径、安装法兰的止口尺寸、安装孔位的中心距都匹配通用伺服电机的安装边界，能直接替换同机座号的普通伺服电机，不需要额外修改安装板的开孔尺寸，这点对现有设备的改造升级非常友好，不用重新加工安装结构就能完成部件替换，能大幅缩短改型的周期。机身的主体采用方形叠片定子结构，相比圆形机壳的同功率电机，方形结构的散热面积更大，在持续额定扭矩输出的工况下，机身温升能控制在更低的区间，同时方形机壳的平面也方便安装散热片或者温度检测元件，方便做设备的热状态监测。

　　尾部集成的触控接插件采用快插式设计，接插件的引脚定义整合了动力供电、制动控制、编码器信号反馈的线路，不需要分别接线动力线和信号线，现场装配时只需要对准卡扣插入就能完成接线，能减少现场接线的错误率，接插件的防护等级能满足常规工业车间的使用要求，避免粉尘、少量溅水导致的接插件接触不良问题。制动模块集成在电机后端盖和编码器之间，采用弹簧加压式的失电制动结构，正常供电时电磁线圈吸合摩擦片，制动解除，电机可以正常运转，一旦驱动电源断开，电磁线圈失电，弹簧会立刻将摩擦片压靠在制动盘上，通过摩擦力锁止输出轴，锁止扭矩能匹配电机的额定输出扭矩，保证负载停位后不会出现位移。

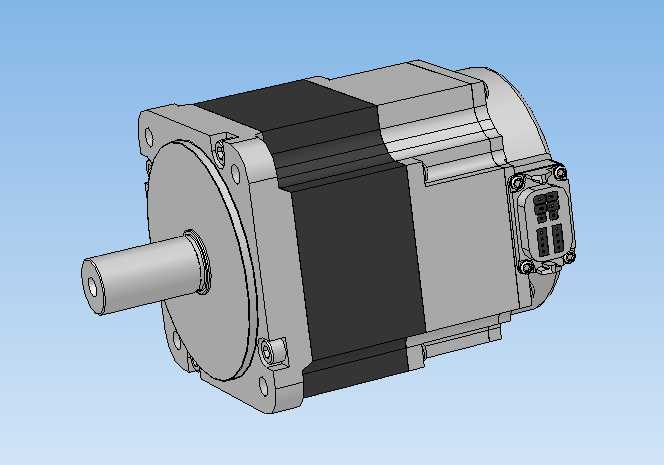

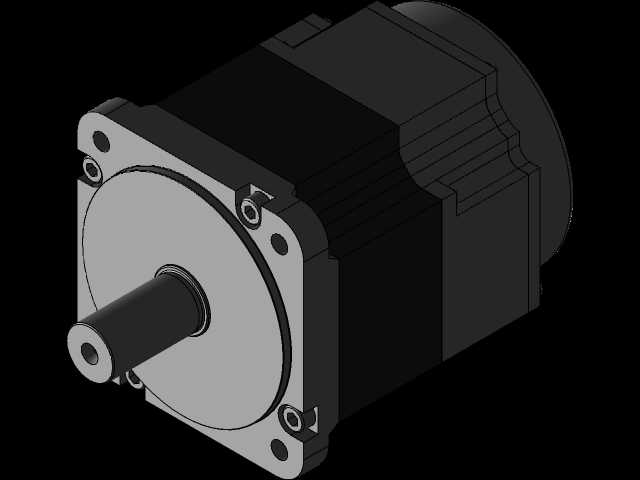

　　在做三维建模的时候，这款模型还原了所有安装相关的关键尺寸：输出轴的伸出长度、轴径、键槽宽度深度，安装法兰的止口直径、安装孔的孔径与孔位分布，机身的总长、总宽、总高，尾部接插件的伸出长度与插针位置，这些尺寸都是结构设计时做干涉检查必须用到的参数，在做整机装配的时候，可以直接把这个模型调入装配体，核对安装空间是否足够，接插件出线位置是否和周边的结构件、管线出现干涉，提前规避装配时才发现的空间冲突问题。

　　从实际使用的功能特性来看，这款直流供电的机型不需要复杂的三相交流供电回路，在移动类设备、采用直流母线供电的自动化设备里适配性更强，触控式的信号交互模块可以直接接收上位机的转速、扭矩指令，同时反馈实时的位置、转速信息，不需要额外加装外置的编码器或者传感器，能简化整机的控制线路布局。机身表面的散热筋结构沿着轴向布置，能引导冷却气流沿着机身表面流动，提升自然冷却的效率，即使在没有强制风冷的安装场景下，也能保证长时间运行的稳定性。端盖的固定螺栓采用内六角圆柱头螺钉，沉头孔的设计保证螺栓头不会突出安装法兰平面，安装时能让法兰面完全贴合安装板，避免出现安装间隙导致的电机运转同轴度偏差，减少输出轴的径向跳动，延长配套轴承的使用寿命。
