起重吊装用直柄单钩参数化结构设计

　　直柄单钩作为起重作业场景中应用最广泛的吊具终端构件，在车间物料周转、设备检修吊装、港口零散件吊运、建筑工地钢筋构件转运等场景中承担着载荷传递的核心作用，区别于双钩结构适配大吨位起升的特性，该类单钩更适配0.5t到5t区间的中小吨位零散吊装需求，作业时可直接挂接钢丝绳索具、吊装带端部吊环，也可配合卸扣完成异形构件的吊点连接，日常使用中无需额外搭配复杂锁止附件，挂取吊物的操作效率远高于其他封闭式吊具。

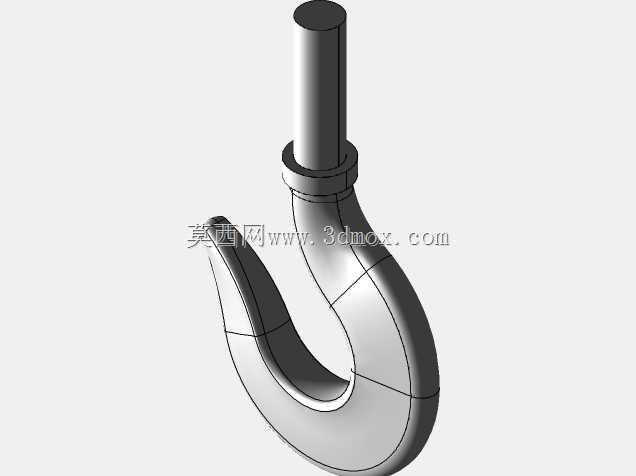

　　从结构设计逻辑来看，该吊钩采用直柄圆柱段作为安装定位基准，柄部末端预留的圆柱轴段可直接插入起重滑车的吊钩横梁安装孔内，配合推力调心滚子轴承即可实现吊钩360度水平回转，作业时可自动调整吊物朝向，避免索具拧扭打结；柄部下端设置的环形凸台为轴向定位结构，凸台直径大于安装孔内径，可承担起升过程中的全部轴向载荷，避免吊钩从横梁孔内脱出，凸台与钩身的过渡段采用大圆弧平滑过渡，避免截面突变引发的应力集中问题。钩身的弯曲段是核心承载区域，设计时按照曲梁弯曲理论进行截面校核，钩身危险截面（钩身水平最内侧位置）采用梯形截面设计，内侧截面厚度大于外侧，匹配曲梁受弯时内侧应力高于外侧的应力分布特性，在控制整体自重的前提下最大化提升截面承载效率；钩尖位置设置向内的回弯段，回弯角度控制在12度到15度区间，既可以保证吊索具挂取时的操作便利性，又能在吊物出现小幅晃动时避免索具从钩口滑出，降低脱钩风险。

　　安装边界方面，直柄段的直径公差按照h7级精度控制，可适配常规起重滑车的标准安装孔尺寸，安装时仅需在柄部上端加装轴端挡板即可完成轴向固定，无需额外加工键槽或定位销孔，安装维护流程简便；钩身的开口尺寸按照对应额定起重量的索具直径上限设计，可同时容纳3根同规格吊装带或2根钢丝绳索具挂接，满足多吊点构件的吊装需求。日常使用过程中，该结构的吊钩可通过磁粉探伤快速检测钩身表面的疲劳裂纹，磨损量超过截面厚度10%时可直接报废更换，备件通用性强，无需定制特殊连接配件即可适配多数常规起重设备的吊钩安装位。

　　从建模逻辑来看，参数化设计过程中可将直柄直径、凸台厚度、钩身弯曲半径、危险截面厚度、钩尖回弯角度设置为可变参数，调整参数时可快速生成对应不同额定起重量的吊钩模型，无需重新绘制草图轮廓，大幅提升系列化吊具的设计效率；建模时所有过渡圆弧均保留完整的圆角特征，可直接导入有限元分析软件进行应力云图计算，验证不同载荷工况下的应力分布是否在材料许用应力范围内，也可直接导出工程图用于加工制造，模型的特征树完全按照加工工序顺序搭建，从下料、锻造成型、机加工柄部、热处理到表面探伤的工序节点均对应独立的建模特征，方便工艺人员编制加工流程。
