条形LED型材安装用弹簧夹支撑结构

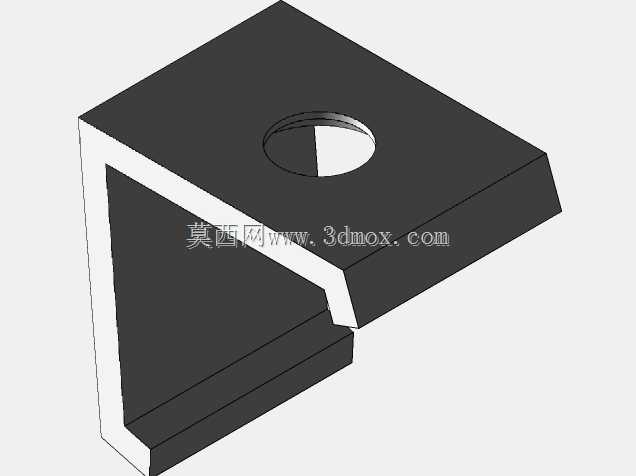

　　做非标设备内部照明排布的时候，经常会碰到条形LED型材的固定问题，尤其是设备钣金框架上没有预留对应安装孔位、后期需要加装照明的场景，这类弹簧夹支撑件的实用性非常突出。不同于常规的螺丝硬连接固定，这款支撑件采用卡接式的安装逻辑，主体为L型直角结构，其中一个立面贴合LED型材的侧边卡槽，另一个平面抵靠在安装基准面，依靠塑料自身的弹性形变产生的夹紧力完成固定，不需要在型材或者安装面上额外打孔，也不需要配套螺母等紧固件，现场装配的时候只需要对准型材卡槽推入即可，单人就能完成整条LED灯条的排布固定，装配效率比螺丝固定高很多。从结构设计的细节来看，支撑件的水平安装面上预留了一个圆形通孔，这个孔位不是冗余设计，当设备运行存在持续振动、

　　单纯依靠卡接力不足以保证固定可靠性的时候，可以在这个孔位加装自攻螺丝，将支撑件和安装基准面做硬连接加固，兼顾快装和高可靠性的双重需求；卡接侧的边缘做了向内的倒扣勾边，勾边的厚度和LED型材的标准卡槽间隙匹配，推入之后勾边会卡入型材的卡槽槽内，不会因为长期的温度变化或者振动出现松脱滑落的问题。在实际选型应用的时候，需要注意几个安装边界的尺寸：首先是L型结构的垂直边高度，要匹配所选用的条形LED型材的侧边高度，保证勾边能够完全卡入型材卡槽，不会出现卡接量不足导致的脱落；其次是水平安装面的宽度，要保证和安装基准面有足够的接触面积，避免夹紧时应力集中压坏薄壁钣金或者塑料安装面；另外卡接边的开口尺寸要略小于型材卡槽的配合尺寸，

　　依靠塑料件的过盈配合产生足够的夹紧力，过盈量控制在0.2-0.3mm区间比较合适，过大会导致装配阻力太大难以推入，过小则夹紧力不足容易松脱。这类支撑件大多采用改性PP或者ABS塑料注塑成型，材料本身具备一定的韧性和抗老化性能，在设备内部-10℃到60℃的工作温度区间内不会出现脆断或者过度软化的问题，表面做哑光处理不会产生反光干扰设备操作视线，相比金属材质的固定件，不会因为边缘毛刺刮花LED型材的表面氧化层，也不会在长期使用中出现锈蚀污染的问题。在自动化生产线的设备内部照明、商超展柜的LED灯条固定、办公隔断的灯带安装这类场景里，这种弹簧夹支撑件的应用占比很高，尤其是需要后期加装、调整灯条位置的场景，不需要破坏原有结构，

　　拆卸调整的时候只需要向外撬动卡接边就能取下，重复利用率很高，不会像双面胶固定那样残留胶渍，也不会像螺丝固定那样留下难以修补的安装孔。做三维建模的时候，要重点关注卡接倒扣的拔模角度，倒扣位置的拔模角度控制在1-2度，既方便注塑脱模，也能保证卡接的时候有足够的抱紧力；安装孔的位置要做沉台设计，加装螺丝的时候螺丝头不会高出支撑件表面，避免和LED型材产生干涉；L型结构的转角位置要做R角过渡，避免应力集中导致注塑件转角位置开裂，同时也能避免安装的时候锐角划伤操作人员。
