分布式光伏用太阳能电池板支撑构件

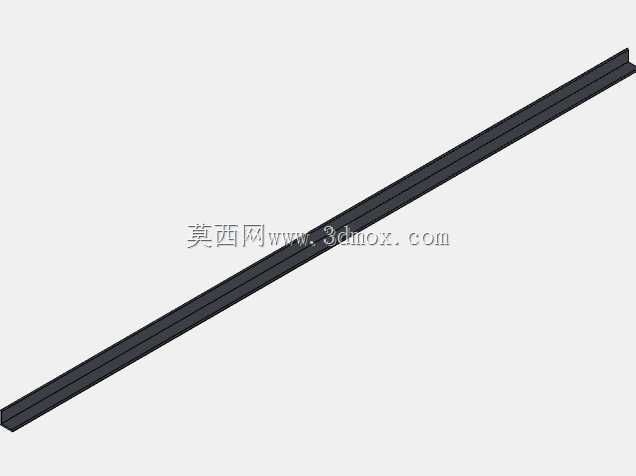

　　在分布式光伏电站的现场安装环节，支撑构件的截面选型与安装适配性，直接决定了整套光伏阵列的抗风载能力与长期运行稳定性，这款长条形支撑构件正是针对户用屋顶、小型工商业分布式光伏场景开发的电池板固定承载部件。从结构形态来看，该构件采用等截面长直型材设计，整体沿长度方向保持一致的截面轮廓，没有额外的弯折或异形凸起，这种设计一方面能够适配常规辊压成型的连续加工工艺，降低批量生产的工艺复杂度，另一方面也能让构件在沿长度方向的受力更加均匀，避免局部应力集中导致的形变问题。构件截面带有多道平行的内嵌卡槽结构，这些卡槽的尺寸经过匹配设计，既可以嵌入太阳能电池板的边框侧边，实现电池板的快速卡接定位，减少现场安装时的螺栓打孔作业量，也可以搭配配套的压块、

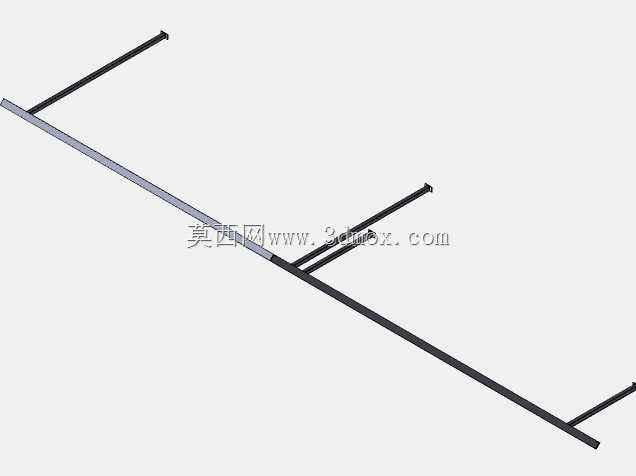

　　紧固件，实现相邻电池板之间的拼接固定，同时卡槽的预留间隙也考虑了户外环境下的热胀冷缩余量，避免夏季高温时构件与电池板边框因膨胀量差异出现挤压变形。从安装边界来看，该构件的长度适配常规60片、72片晶硅电池板的侧边安装尺寸，单根构件可同时承载两块相邻电池板的侧边载荷，安装时可根据屋面的排布间距，将构件通过固定卡件与下方的屋面导轨或者屋面承重檩条连接，构件的截面高度经过优化，既能够保证电池板安装后与屋面之间预留足够的通风间隙，降低组件工作温度提升发电效率，也不会因为截面过高导致整体阵列的风阻过大，减少强风天气下的构件受力载荷。在实际应用场景中，这类支撑构件不仅可以用于平屋面的固定式光伏阵列安装，也可以搭配倾角调节支架，

　　实现不同纬度地区的最佳倾角安装，构件的表面处理采用耐候性涂层工艺，能够适应户外紫外线照射、雨水腐蚀、温差变化等复杂环境，长期使用不会出现涂层脱落、构件锈蚀的问题。设计过程中，针对构件的壁厚选择做了多轮力学仿真验证，在满足12级风载、20cm积雪载荷的强度要求前提下，尽可能优化壁厚尺寸，降低构件自身重量，减少屋面的附加载荷，同时构件的卡槽位置公差控制在±0.2mm以内，确保与市面上主流规格的电池板边框能够实现顺畅装配，不会出现卡接过松导致的组件晃动，或是卡接过紧导致的装配困难问题。不同于传统的角码拼接式支撑结构，这种一体化长型材支撑构件减少了现场安装的拼接节点，也就减少了可能出现的连接松动风险，整个支撑体系的结构整体性更强，

　　在长期的户外交变载荷作用下，能够保持更稳定的连接精度，避免因为支撑构件形变导致的电池板隐裂、接线拉扯断裂等问题。在山地光伏、渔光互补等特殊场景的小型阵列安装中，这类构件也可以通过切割调整长度，适配不同的排布间距需求，构件本身的型材结构具备良好的加工性能，现场切割、钻孔都不会出现截面崩裂、涂层大面积脱落的问题，能够灵活应对不同安装现场的非标调整需求。从受力传递路径来看，电池板自身的重量以及受到的风载、雪载，会通过边框传递到该支撑构件上，再通过支撑构件与下方承重结构的连接点，将载荷均匀传递到屋面或者桩基上，构件截面的多道加强筋结构，能够提升构件的抗弯截面模量，在同等材料用量的前提下，获得更高的抗弯承载能力，避免构件在长期载荷作用下出现下挠形变，保证电池板的安装角度始终保持在设计范围内，不会因为构件形变导致组件倾角变化，影响整体的发电效率。
