赛车用快速换挡电子传感装置结构

　　在场地摩托车赛事、入门级方程式赛车的传动系统改装场景里，快速换挡机构的核心感知部件就是这类电子传感单元，它的核心作用是在车手执行换挡动作的瞬间，精准捕捉换挡杆的位移触发信号，同步传递给ECU完成点火中断或喷油量调整，让整个换挡过程不需要手动收油、捏离合，大幅缩短换挡的动力中断间隔，在圈速竞争中每一次换挡节省的零点几秒，累积起来就能形成明显的赛道优势。

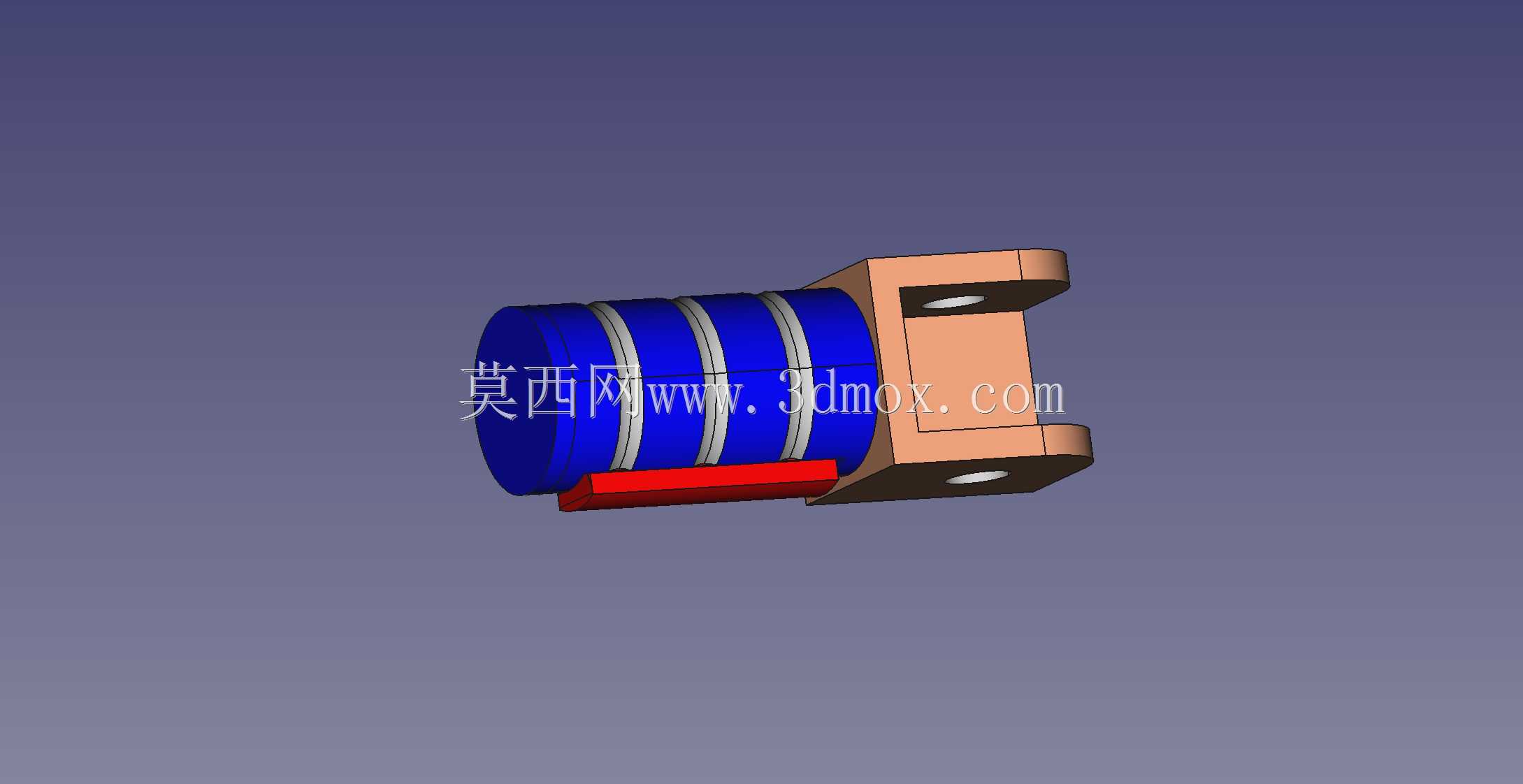

　　从结构设计逻辑来看，这个传感单元采用柱形主体加叉形安装端的布局，柱形段是内部传感核心的容纳腔，外部的多道环形槽一方面是用来区分内部霍尔元件或者应变片的排布区间，另一方面也可以在装配时套入密封胶圈，阻挡赛事环境里的泥沙、雨水、轮胎碎屑侵入内部，避免传感信号出现漂移或者失效。柱体侧面延伸出的红色条状结构是信号输出的走线防护槽，赛事里车辆振动频率极高，走线如果没有硬结构防护，很容易在长期颠簸里出现线芯断裂，这个防护槽直接把线束嵌在槽内，配合扎带固定就能把线束的摆动幅度控制在极小范围，降低线路疲劳损坏的概率。

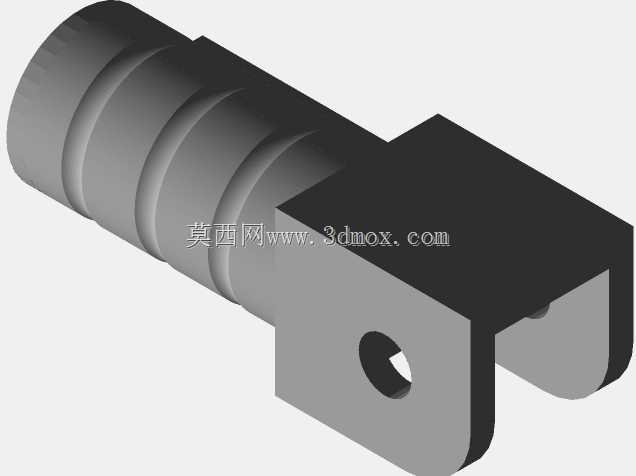

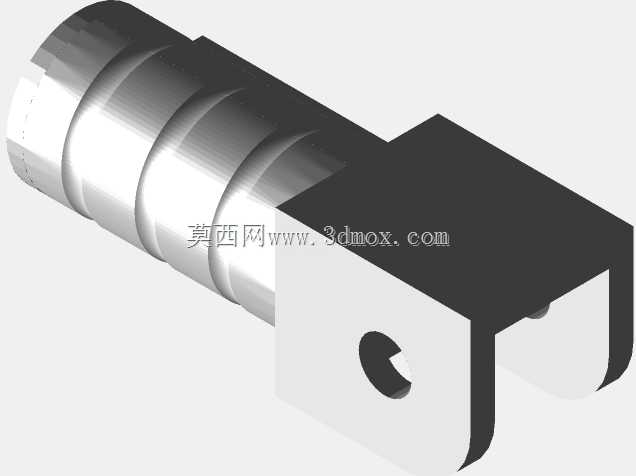

　　末端的叉形安装座是整个部件的安装基准，两个同轴的安装孔用来和换挡摇臂的铰接点对接，安装时需要保证叉形座的铰接轴线和换挡杆的转动轴线完全重合，不然会在换挡过程中给传感单元带来额外的侧向弯矩，长期使用会导致内部应变片的基底出现形变，直接影响信号触发的阈值精度。柱形主体的直径控制在适配常规改装换挡杆的安装孔径范围内，不需要对原车的换挡杆基座做额外的扩孔或者切削加工，属于直接替换式的改装部件，安装边界上要注意柱体插入安装座的深度不能超过环形槽的最前端刻度，不然会挤压内部的传感核心，导致静态下就出现信号误触发。

　　实际功能实现上，这个传感单元不需要额外的辅助固定结构，依靠叉形端的铰接和柱体与安装座的过盈配合就能完成固定，当车手踩下或者勾起换挡杆时，换挡动作的力会首先传递到叉形安装端，带动内部的弹性形变体产生微量形变，贴在形变体上的应变片会把这个形变量转换成电阻变化，再通过内部的信号调理电路转换成标准的电信号输出给车辆电控系统。和传统的接触式换挡开关相比，这种结构没有物理触点的磨损问题，在赛事里频繁的换挡操作下，使用寿命能覆盖整个赛季的使用需求，不会因为触点氧化或者烧蚀出现换挡信号丢失的问题。

　　设计过程中还要考虑不同车型换挡力的差异，内部的形变体刚度做了适配性匹配，既不会因为换挡力太小导致信号触发不灵敏，出现换挡顿挫，也不会因为刚度过大导致车手换挡需要施加额外的力，长时间比赛增加手部或者脚部的操作疲劳。外部的绝缘涂层可以抵御车辆运行中产生的静电干扰，也能避免赛道上溅起的燃油、刹车油腐蚀部件外壳，所有的棱角位置都做了圆弧过渡处理，不会在安装或者维护的时候割伤维修人员的手部，也不会因为应力集中在振动环境下出现外壳开裂的问题。

　　在安装尺寸的匹配上，叉形安装端的两个耳片间距和原车换挡摇臂的宽度完全适配，安装孔的直径和常用的换挡铰接销轴直径一致，装配时只需要把销轴穿入安装孔，锁紧开口销就可以完成铰接固定，不需要额外加工转接件。柱体部分的长度也经过匹配，安装完成后尾部不会和周边的车架、线束或者其他传动部件产生运动干涉，哪怕是换挡杆打到最大行程位置，传感单元的尾部也和周边部件保留足够的安全间隙，避免颠簸工况下出现碰撞损坏。
