3mm板材激光加工木制拼插益智玩具结构

　　这款拼插结构的木制益智玩具，核心面向青少年动手能力培养、空间思维训练场景，同时也可作为文创市集的手工体验耗材、中小学通用技术课程的实操教具使用，区别于普通纸质拼图，其采用实体板材拼接的结构，组装完成后具备可动的机械联动特性，把玩过程中能直观传递基础的机械传动逻辑。

　　设计阶段优先考虑了家用小型激光切割机的加工适配性，所有板材零件统一采用3mm厚度的实木多层板或椴木层板作为原材料，所有切割路径均做了0.1mm的公差补偿，避免激光烧蚀带来的切口炭化层导致零件过盈无法装配，所有拼插接口均采用无胶卡扣设计，组装过程不需要额外粘接剂，零件之间通过榫卯式的卡位结构实现固定，既降低了组装门槛，也方便用户拆解后重新拼装。

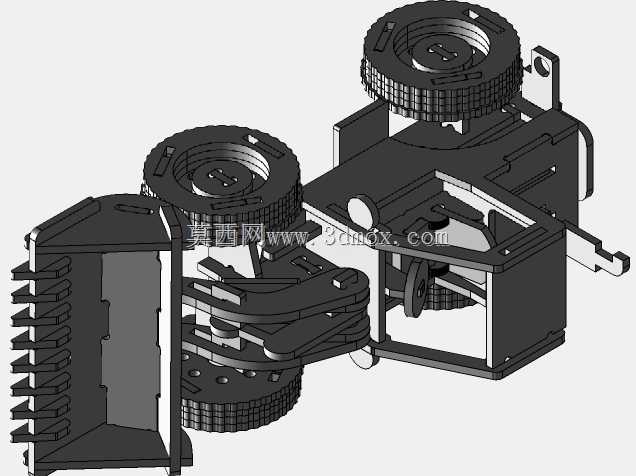

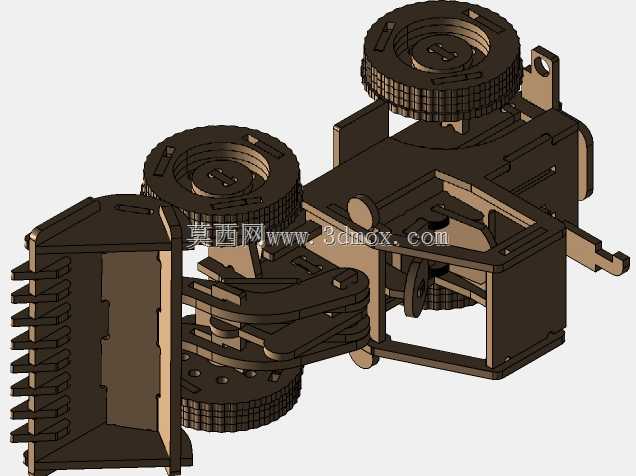

　　整体结构的传动核心分布在三个带防滑齿纹的滚轮部件上，滚轮外圈的齿纹一方面模拟了越野轮胎的外观质感，另一方面在组装过程中可以作为手指施力的防滑结构，三个滚轮分别对应不同的传动路径，通过中间层的连杆、曲柄结构实现联动，当用户拨动任意一个滚轮时，其余两个滚轮会同步产生转动，同时前端的梳齿状结构会伴随传动产生规律性的开合动作，整个联动过程没有额外的金属轴类零件，所有转轴结构均由板材自身切割出的圆柱凸台与对应轴孔配合实现，大幅减少了额外配件的需求。

　　从安装边界来看，所有零件均排布在标准A4幅面的3mm板材范围内，加工时不需要大幅面的激光设备，普通桌面级40W功率的激光切割机即可完成全部零件的切割加工，单张板材的加工时长控制在15分钟以内，加工过程中不需要设置过高的激光功率，避免板材切边出现过烧发黑的问题，影响最终成品的外观质感。零件排布时已经预留了足够的拾件间隙，切割完成后用户可以很轻松地将零件从板材边框上取下，不需要额外的刀具进行裁切修整。

　　结构设计过程中特意规避了细小易丢的零件，所有最小零件的尺寸均大于15mm，避免低龄用户玩耍时出现误吞的风险，所有棱角位置均做了R0.5mm的圆角处理，激光切割后不需要额外进行打磨倒角，不会出现锋利的切口划伤用户手指的问题。整个结构的装配逻辑遵循从内到外的层级顺序，用户可以按照零件的卡位顺序逐步拼接，不需要额外的安装说明书也能通过结构的对位特征完成组装，组装完成后的整体尺寸控制在120mm80mm70mm范围内，可以直接放置在桌面作为摆件，也可以作为小型机械结构的教学演示道具。

　　在传动结构的设计上，所有连杆的活动间隙均预留了0.2mm的活动量，避免木材温湿度变化产生膨胀后出现结构卡滞的问题，所有配合的轴孔位置均做了间隙适配，即使在南方高湿度环境下，板材出现轻微吸湿膨胀，也不会影响整体结构的传动顺畅度。滚轮内部的加强筋结构采用了三角支撑的布局，既保证了滚轮的结构强度，避免组装或把玩过程中出现轮体断裂的问题，同时也减少了不必要的板材用料，降低了加工的材料成本。前端的梳齿结构采用了等距排布的齿形设计，齿与齿之间的间隙均匀，开合过程中不会出现互相干涉的问题，整个联动过程的阻力均匀，拨动滚轮时不需要施加过大的力即可实现完整的动作循环。
