25KL酒精存储用锥底储罐结构设计

　　在中小型精细化工、食品酿造、医用消毒制剂生产场景中，散装酒精的中转暂存一直是厂区物料储运环节的核心节点，这类介质具备易挥发、易燃、流动性好的特性，对存储容器的密封性能、排净能力、结构强度都有明确的工程要求，本次设计的25立方容积储槽，正是针对这类常压常温液态介质的厂区固定存储需求开发。从实际使用场景出发，这类储罐通常布置在厂区甲类物料暂存区的硬化地坪上，周边需要预留消防通道与物料装卸操作空间，因此设计阶段首先明确了安装边界约束：罐体总高度控制在4.2米以内，最大外径不超过3.1米，锥底段锥角取12度，既保证罐内残液可以依靠重力完全排净，避免长期存储积液带来的介质变质、罐底腐蚀问题，也不会因为锥角过小导致罐体总高度超标，

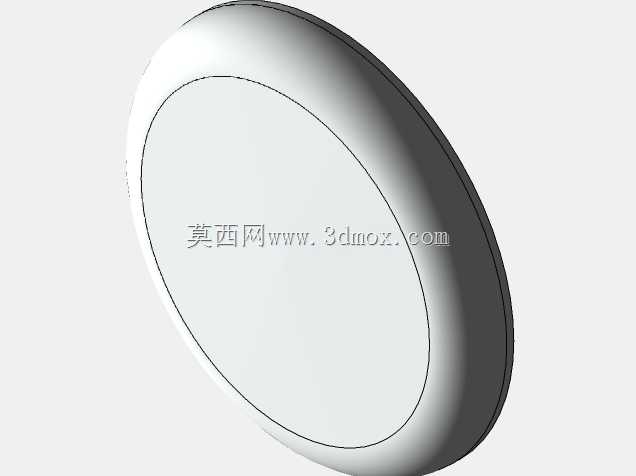

　　增加厂房层高需求或户外布置的风阻载荷。结构设计上，罐体采用上椭圆封头、直筒段、下锥底的三段式焊接结构，直筒段壁厚根据常压存储的强度计算取6mm，材质选用食品级304不锈钢，适配酒精存储的卫生要求与防腐需求，避免普通碳钢材质长期接触酒精产生锈蚀污染介质的问题。罐顶设置两个标准法兰接口，分别作为进料口与呼吸阀安装位，呼吸阀的整定压力按照常压储罐的规范设置，保证罐内压力始终维持在合理区间，避免进料时罐内憋压、出料时罐内形成负压导致罐体变形的问题；锥底最低处设置DN80的排料口，配套快装式球阀，日常排料时可以完全清空罐内介质，不需要额外设置吹扫装置就能实现残液零残留，大幅降低换料时的清洗工作量。考虑到户外布置的需求，

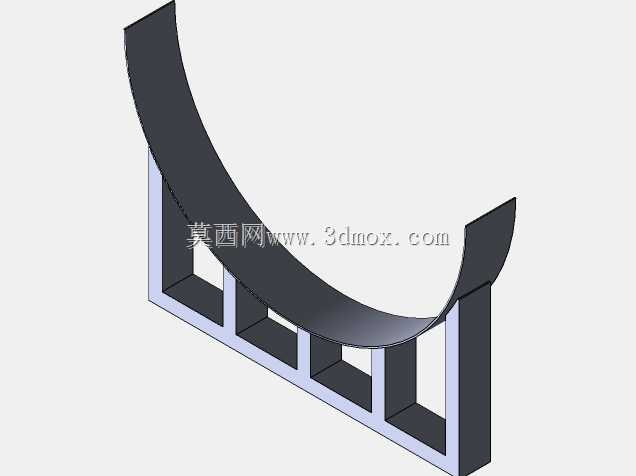

　　罐体外壁预留了保温层安装的挂耳结构，在北方低温环境下可以加装50mm厚的聚氨酯保温层与铝皮外护，避免冬季环境温度过低时酒精挥发速率异常升高，也能减少昼夜温差带来的罐壁结露问题。直筒段外壁设置三组沿圆周均布的支腿，支腿高度取0.8米，给锥底排料口留出足够的操作空间，方便工作人员在下方安装接料管道、操作排料阀门，支腿与罐体连接的位置设置加强垫板，分散支撑点的局部应力，避免满罐状态下支腿连接处出现应力变形。设计过程中特意规避了传统立式平底储罐的排净死角问题，很多同容积的平底储罐在使用三到五年后，罐底排料口周边容易因为积液残留形成点蚀，严重时甚至会出现罐底渗漏的安全隐患，锥底结构从根源上解决了这个问题，

　　所有进入罐内的介质都会顺着锥面流向最低点的排料口，即使是长时间静置存储，也不会有介质残留在罐底无法排出。同时罐体直筒段上部设置了一个DN500的人孔，方便定期进入罐内进行检查、清洗作业，人孔盖采用快开式压紧结构，密封垫选用耐溶剂的丁腈橡胶材质，保证密封性能的同时，开关操作不需要额外的大型工具，单人就能完成人孔的启闭作业。在建模阶段，所有焊接位置都预留了标准的焊接收缩余量，直筒段的卷制圆弧、椭圆封头的冲压成型尺寸、锥段的钣金展开尺寸都做了参数化关联，后续如果需要调整容积或者安装尺寸，只需要修改对应参数就能快速生成新的结构，不需要重新从零开始建模。另外考虑到厂区物料转运的需求，罐体支腿上预留了叉车孔位，在车间内预制完成后，可以直接用叉车转运到安装位置，不需要额外焊接吊耳使用起重设备，适配中小型厂区没有大型起重设备的安装条件。罐顶还预留了液位计安装接口，可以配套安装磁翻板液位计，实时显示罐内的介质存量，不需要工作人员登高开盖查看液位，降低日常巡检的作业风险。从实际使用的反馈来看，这种锥底结构的储罐在酒精、白酒、低浓度酸碱溶剂的存储场景中适配性极强，相比同容积的平底储罐，排净效率提升90%以上，日常维护的工作量降低近六成，而且结构简单，所有零部件都是通用标准件，后期维护更换配件的成本极低，不需要定制特殊规格的密封件或者结构件。
