这款压力波增压装置的核心工作逻辑依托气波直接接触的能量传递原理,不同于传统废气涡轮需要通过叶轮轴系完成排气能量到进气压缩功的转换,它直接利用排气的压力脉冲在转子流道内与新鲜进气完成能量交换,省去了涡轮与压气机叶轮之间的机械传动损耗,这也是其在小排量高转速动力单元上能实现快速增压响应的核心原因。在赛车动力系统的实际应用场景中,尤其是80年代的F1赛事动力单元测试场景下,这类增压装置的瞬态响应优势极为突出,大油门开度下的增压建立速度远快于同期的传统废气涡轮,能大幅降低涡轮迟滞对赛车出弯加速性能的影响,匹配高转速自然吸气架构改造的增压动力单元时,能在不大幅改动缸体结构的前提下提升动力输出上限。从结构设计思路来看,整个装置采用同轴筒式布局,

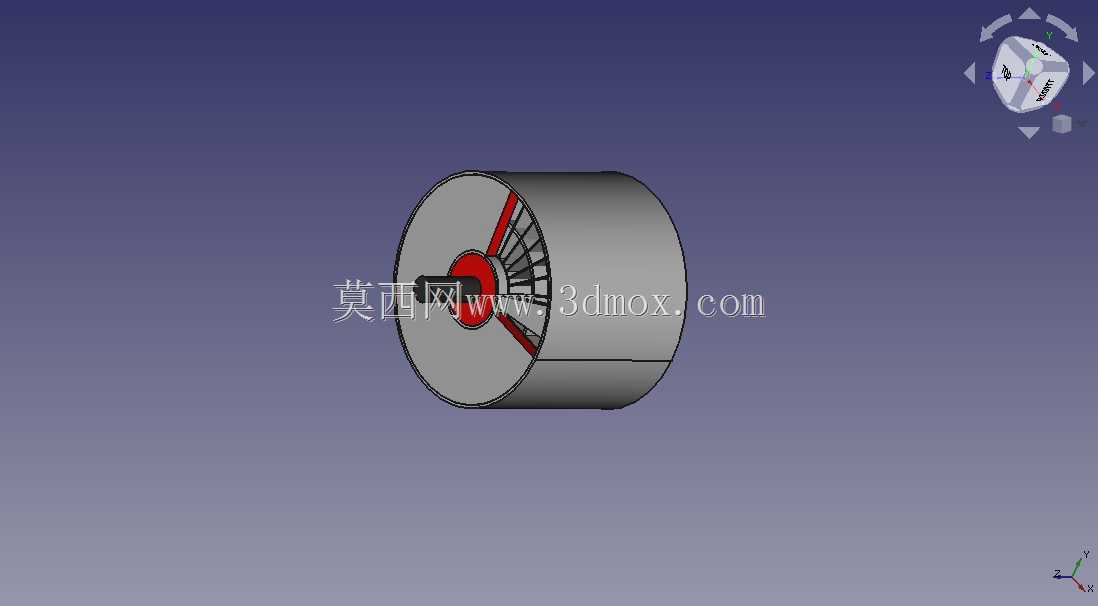

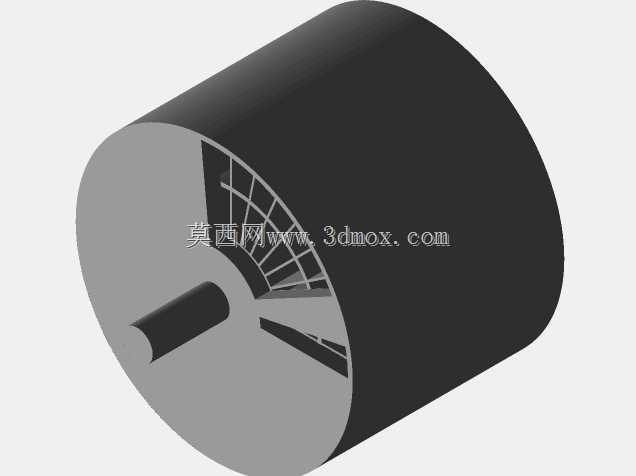

核心的转子组件嵌套在圆柱形壳体内腔,转子上的径向流道沿周向均匀排布,端盖部分集成了排气与进气的配流窗口,不同角度的窗口对应排气导入、能量交换、进气输出、残余废气扫气的不同工作阶段,这种布局能最大限度压缩装置的轴向尺寸,适配赛车动力舱紧张的安装空间。从安装边界来看,整个装置的圆柱形壳体外径适配常规2.0L以内排量动力单元的进气侧安装位,轴向长度控制在同排量传统涡轮增压器的三分之二左右,壳体侧面预留的安装凸台可直接对接排气歧管出口与进气歧管入口,不需要额外设计复杂的转接管路,降低了动力舱内的管路布置难度。转子部分的叶片采用等截面径向直叶片设计,这种设计一方面降低了转子高速旋转时的轴向力,简化了两端支撑轴承的选型,
另一方面直叶片的流道加工难度更低,在早期的试制测试阶段能快速完成样件加工与性能验证,端盖处的密封结构采用非接触式间隙密封,适配转子最高数万转的工作转速,避免接触式密封带来的摩擦损耗与寿命问题。在实际功能特性上,这类压力波增压装置的工作转速与发动机排气脉冲频率直接匹配,不需要像传统涡轮那样维持较高的叶轮转速来建立增压压力,因此在发动机低转速区间就能获得足够的增压压力,同时因为没有高速旋转的涡轮叶轮承受高温排气的持续冲刷,装置的热负荷更低,对壳体材料的耐高温要求也低于传统涡轮增压器,在赛事测试场景下能减少热衰减带来的性能波动。设计过程中需要重点匹配转子的转速与发动机的排气脉冲阶次,确保不同转速下排气压力波到达流道的时机与进气、

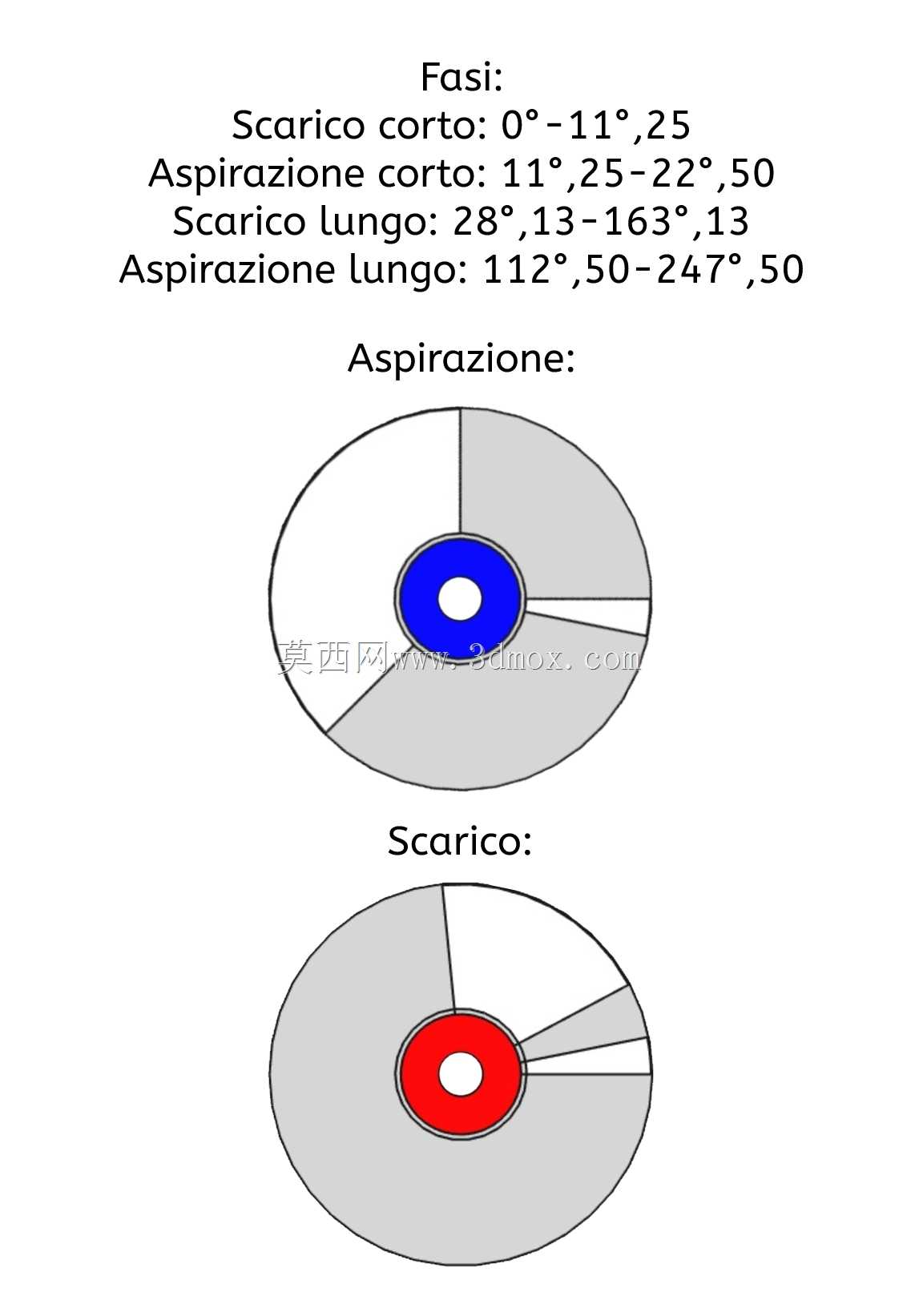

排气窗口的开闭时机完全对应,否则会出现排气倒灌进进气歧管、增压效率大幅下降的问题,因此转子的驱动通常采用皮带传动与发动机曲轴直接连接,保证转速与发动机转速维持固定的传动比,这也是其结构设计上区别于传统废气涡轮的核心特征。壳体的流道型线设计需要兼顾压力波的传递效率与流道阻力,内壁的光滑度直接影响压力波在流道内的反射与传递效果,因此建模过程中需要严格控制壳体内腔的圆柱度公差,避免出现台阶或者型线突变导致压力波衰减。端盖的配流窗口角度是整个装置性能的核心参数,不同的窗口角度对应不同的发动机转速适配区间,针对F1赛车这类高转速动力单元,窗口角度的设计会偏向高转速区间的能量交换效率,牺牲部分低转速区间的增压效果,来匹配赛车常用的高转速工作区间。整个装置的重量控制也符合赛车部件的设计要求,壳体采用轻量化铝合金材质,转子采用高强度工程塑料与金属嵌件结合的结构,在保证转子强度能承受高速旋转离心力的前提下,最大限度降低转子的转动惯量,进一步提升装置的响应速度。安装时需要注意装置的轴向定位精度,转子与两端端盖之间的间隙需要控制在零点几毫米的范围内,间隙过大会导致压力泄漏降低增压效率,间隙过小则会在热态下出现转子与端盖的刮擦,导致部件损坏,因此安装法兰的定位销孔位置公差需要严格控制,保证装配后转子与端盖的同轴度符合设计要求。
