20x30x12规格金属电气控制箱体

　　这款钣金材质的电气箱体，是工业现场低压电气回路集成安装的常用承载构件，日常在车间生产线旁的本地控制节点、小型设备的独立电控单元、户外临时配电点位的防护壳体场景中都能见到这类结构的应用，核心作用是为内部安装的断路器、接线端子、小型继电器、开关电源这类低压电气元件提供封闭的安装空间，同时隔绝现场的粉尘、切削液飞溅、意外磕碰对电气元件的损伤，避免人员误触带电部件引发安全事故。

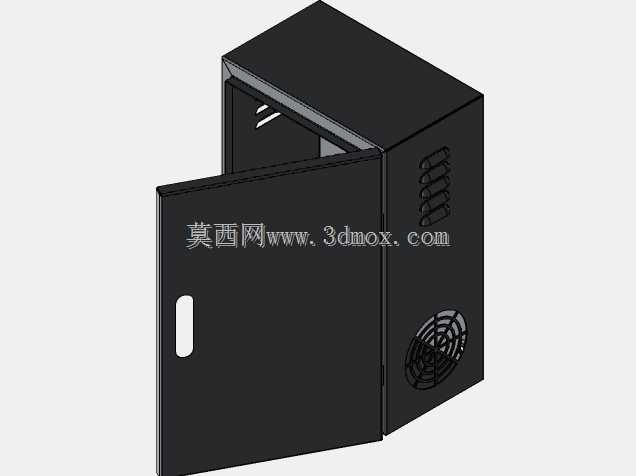

　　从结构设计的逻辑来看，这款箱体采用单开门侧开结构，整体外形尺寸为200mm×300mm×120mm，属于小型壁挂式电控箱的常用尺寸区间，安装边界上背部预留了壁挂固定的孔位结构，可直接通过膨胀螺栓或自攻螺丝固定在墙面、设备机架立面，安装时需要预留至少150mm的正面开门操作空间，侧面散热孔位置要避开设备排风直吹、液体飞溅的方向，保证散热通路顺畅。箱体主体采用薄钢板折弯焊接成型，门板和箱体主体通过侧边的铰链结构连接，开合角度可满足日常接线、元件更换的操作需求，门板内侧预留了密封胶条的安装槽位，可根据使用场景的防护等级需求加装发泡密封胶条，提升防尘防水能力。

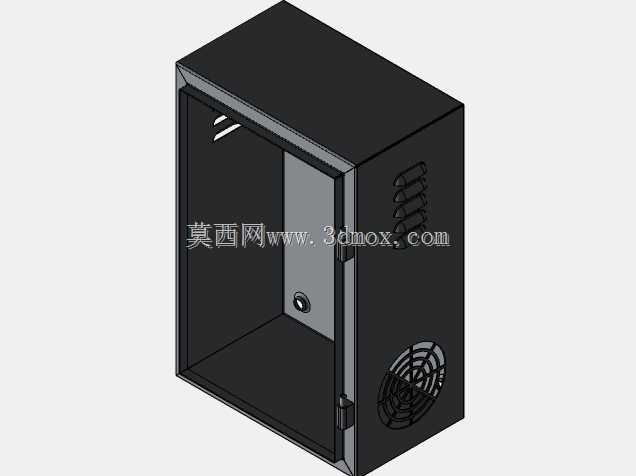

　　功能细节上，箱体侧面下部设计了轴流风机的安装位，可适配常规尺寸的散热风扇，对应上部开设了冲压成型的通风百叶窗，形成下进上出的散热风道，当箱体内部安装有开关电源、小型PLC这类发热元件时，可通过加装风扇实现内部空气对流，避免密闭空间内温度累积导致电气元件寿命下降。门板上预留了锁具安装孔，可配套通用的机箱锁，实现关门后的锁止防护，防止非运维人员随意打开箱门触碰内部线路。箱体内部的安装背板采用可拆卸结构，可提前在背板上完成电气元件的导轨安装、线路接线工作后，再整体推入箱体内部固定，大幅提升现场装配的效率，背板与箱体侧壁之间预留了足够的走线空间，方便主回路和控制回路的线束分层排布，避免线路挤压干扰。

　　在实际选型应用中，这类尺寸的箱体通常承载的回路电流不超过63A，内部可安装的元件总数量根据元件尺寸不同有所区别，常规配置下可容纳10-15个标准模数的低压元件，适配小型单机设备的控制、小型照明回路配电、传感器信号中转集线这类场景。设计时充分考虑了钣金加工的工艺性，所有折弯处的圆角都匹配常规钣金折弯刀具的R角要求，没有出现过小的折弯内角导致加工开裂的问题，焊接位置都设计在箱体内部的非外观面，外部成型后整体平整，表面可根据使用场景做喷塑、喷漆处理，提升耐腐蚀能力。箱体的开门侧边缘做了向内的折弯翻边，一方面提升箱体整体的结构刚度，避免薄钢板受力变形，另一方面翻边结构可在门板关闭时形成迷宫式的密封结构，配合胶条可有效阻挡粉尘从门缝进入箱体内部。

　　不同于大型的落地式配电柜，这类小型壁挂电气箱的应用场景更分散，对安装空间的要求更低，不需要专门的配电间放置，可就近安装在被控设备的旁侧，缩短控制线路的走线长度，降低线路压降和信号干扰的概率。设计时也兼顾了后期运维的便利性，打开箱门后内部所有元件的操作面都完全暴露，不需要额外拆除其他结构件就可以完成断路器分合操作、接线端子紧固、故障元件更换等日常运维工作，散热风扇的安装位采用标准的方形开孔和固定孔距，风扇损坏时可直接快速替换，不需要对箱体做二次加工。
