塑壳式低压断路器三维结构设计

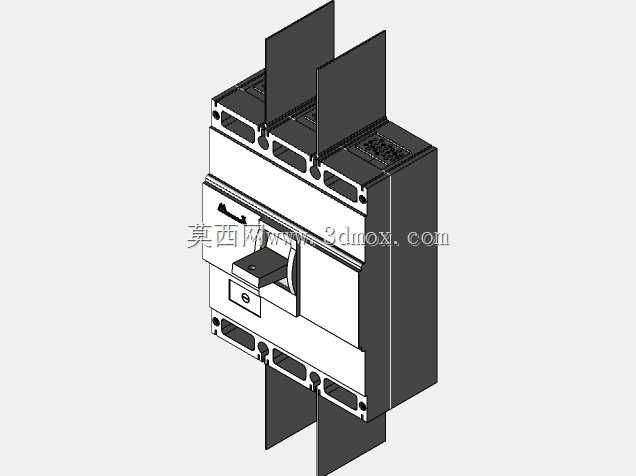

　　这款塑壳式低压断路器的三维结构，完整还原了实物的装配逻辑与细节特征，在低压配电场景中，这类元件承担着配电线路末端的保护核心作用，常见于工业厂房低压柜出线回路、楼宇配电竖井、设备控制柜进线端等位置，用来在回路出现过载、短路、欠压等异常工况时快速切断电路，避免故障范围扩大，保护后端用电设备与线路安全。从结构设计来看，模型完整呈现了外壳的分层拼接结构，上下壳体通过卡扣与预留的螺丝柱位实现紧固，侧面预留的散热槽位对应实物内部灭弧室的散热需求，避免大电流分断时热量积聚影响元件寿命。操作手柄的位置做了明确的分合闸行程限位，手柄周边的防护凸台可以避免日常操作时误触相邻元件，同时防止异物掉入操作缝隙引发卡滞。进出线端的接线端子结构做了细节还原，

　　端子排的压线板、紧固螺丝位都有对应建模，上下延伸的母排连接位预留了标准的安装孔距，适配常规铜排的搭接需求，安装时不需要额外对母排做非标打孔处理，能直接匹配现有柜内的母排排布方案。模型的安装边界尺寸完全参照行业通用的壳架等级规格设计，底座的安装孔位间距符合导轨安装与螺丝固定两种方式的兼容要求，既可以卡在标准DIN导轨上快速装配，也能通过螺丝直接固定在柜内安装板上，适配不同柜体的安装习惯。内部结构的建模逻辑贴合实际生产的装配流程，灭弧室的栅片结构、操作机构的连杆传动位置、脱扣器的安装腔位都做了对应预留，做二次设计时可以直接在现有模型基础上调整脱扣器参数、修改附件安装位，比如添加分励脱扣、辅助触点等扩展模块，不需要从零开始重构外壳结构。

　　在实际选型参考时，这个模型可以直接用来做柜内布局的干涉检查，模拟接线时的母排弯曲半径、线缆走线空间，提前排查相邻元件的安全距离是否符合低压配电规范，避免实际装配时出现元件装不下、接线空间不足的问题。外壳的材质分色也做了区分，主体绝缘外壳采用阻燃工程塑料的质感表现，金属导电部件、操作机构的金属件都做了对应的材质区分，做方案演示时可以直观展示不同部件的材质属性，方便给生产、装配环节做结构交底。从设计思路上，这款断路器的结构充分考虑了现场运维的需求，操作手柄的位置突出于外壳正面，分合闸状态的标识位预留清晰，运维人员在柜前就能快速判断回路通断状态，不需要额外打开柜门查看；外壳的拼接缝隙做了错位止口设计，能提升防护等级，避免柜内的灰尘、

　　凝露进入内部影响机构动作可靠性。接线端子的位置做了内凹设计，紧固螺丝的操作空间预留充足，使用常规螺丝刀就能完成接线操作，不需要特殊工具，提升现场接线的效率。模型的所有配合面都做了合理的公差预留，比如外壳拼接面的间隙、操作手柄与外壳的活动间隙、端子排的装配间隙都符合实际产品的公差要求，导出工程图时可以直接参考这些尺寸做公差标注，减少后续出图的调整工作量。对于做低压柜成套设计的工程师来说，这个模型可以直接导入到配电屏的总装配体中，配合其他电气元件完成整柜的布局设计，校验元件之间的电气安全间隙，确保整柜的布局符合配电设计的相关规范要求；对于做断路器本体设计的工程师来说，这个模型的结构比例、装配关系可以作为同壳架等级产品的设计参考，对比不同品牌产品的结构差异，优化自身产品的机构传动效率与装配便捷性。
