三菱BH-D系列微型断路器结构设计

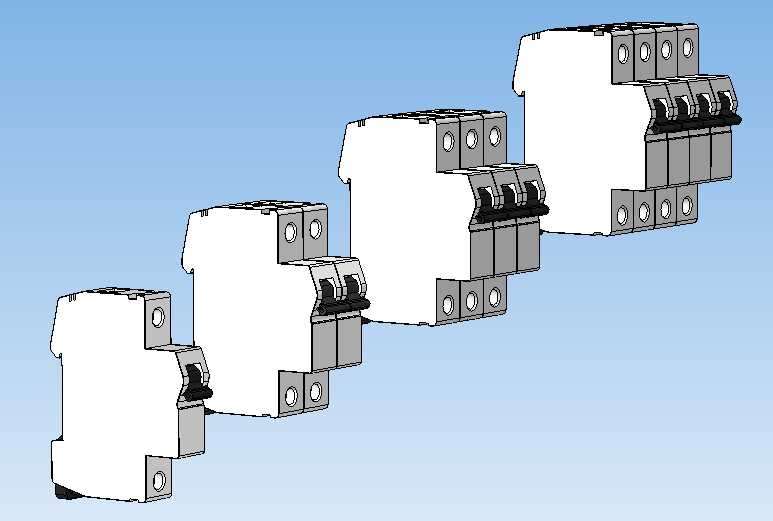

　　在低压终端配电系统的设计选型中，微型断路器是承担末端回路保护与分断功能的核心元件，本次呈现的BH-D系列三菱电气微型断路器模型，完整还原了不同极数规格产品的结构细节，可直接用于配电盘排布、柜内元件干涉校验、电气成套方案的三维布局验证。从实际工程应用场景来看，这类断路器广泛覆盖民用建筑分户配电、工业设备末端回路保护、小型控制柜动力回路分断、通讯基站配电防护等场景，不同极数的产品对应不同的回路配置需求：单极产品主要用于单相220V回路的相线保护，双极产品可同时分断相线与中性线，适用于有更高安全要求的民用回路或检修需求频繁的设备回路，三极、四极产品则对应三相380V动力回路的保护需求，可同时分断三相相线或附带中性线分断功能。

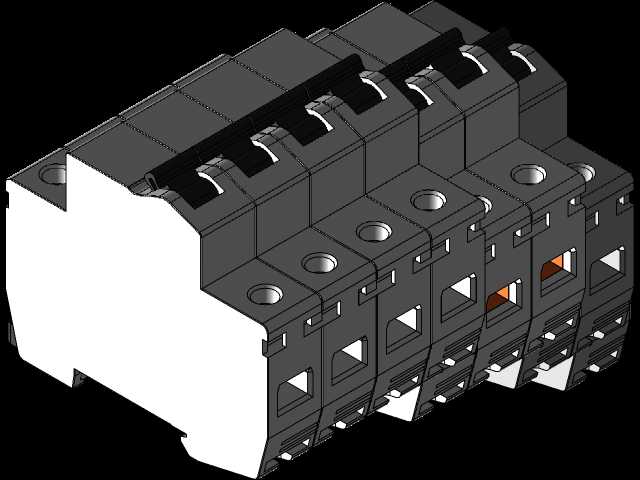

　　从产品功能特性来看，该系列断路器同时具备过载长延时保护与短路瞬时保护两大核心功能：过载保护依靠内部双金属片受热形变的特性，当回路电流长时间超过额定值时，双金属片弯曲推动脱扣机构动作分断电路，避免线路长期过载发热引发绝缘老化甚至火灾风险；短路保护则依靠内部电磁脱扣器，当回路出现短路大电流时，电磁机构瞬间吸合推动脱扣机构快速分断，分断时间可控制在毫秒级，能够快速切断故障电流，避免故障范围扩大。模型完整还原了操作手柄、进出线接线端子、导轨卡扣、灭弧室外部轮廓、脱扣指示窗口等外部结构，不同极数产品的拼接结构也做了准确还原，多极产品通过内部联动轴实现操作手柄的同步动作，保证分合闸时各极同步通断，避免出现不同极分断不同步引发的弧光短路风险。

　　在产品设计思路上，该系列断路器采用标准35mmDIN导轨安装结构，这是当前低压终端配电元件的通用安装标准，可兼容市面上绝大多数标准配电导轨，无需额外定制安装支架。单极产品的宽度为标准18mm模数，每增加一极宽度对应增加18mm，这种标准化模数设计能够让设计人员在排布配电盘时快速计算占用空间，提前规划柜内导轨长度与排布方案，避免出现元件排布空间不足的问题。模型中还原的进出线接线端子采用升降式压线结构，接线时可通过拧紧端子螺丝将导线牢牢压接在端子铜件上，适配不同线径的铜导线接入，端子外部带有防护挡板，避免接线时误触带电部位引发安全风险。产品正面的操作手柄带有明确的分合闸位置标识，合闸时手柄向上处于水平偏上位置，分闸时手柄向下处于水平偏下位置，故障脱扣时手柄会停留在中间位置，运维人员可快速判断回路状态，区分是人为分闸还是故障跳闸。

　　从外形尺寸与安装边界来看，单极产品的安装深度为标准68mm，高度为88mm，这个尺寸能够适配市面上绝大多数标准终端配电箱的安装空间，箱内元件排布时，断路器前端与配电箱门的安全距离不小于20mm，保证操作手柄动作时不会与箱门发生干涉，接线端子处的导线弯曲半径预留不小于导线直径的3倍，避免导线过度弯折损伤线芯。多极拼接的断路器在安装时，需要在导轨上预留对应极数的总宽度，同时在断路器两侧预留不小于10mm的散热空间，避免多台断路器紧密排布时工作热量累积，影响产品的额定载流能力与使用寿命。模型中还原的底部导轨卡扣为弹性结构，安装时只需将断路器上部挂在导轨上沿，下部按压即可卡入导轨，拆卸时用螺丝刀撬动卡扣即可快速取下，无需额外拆卸固定螺丝，能够大幅提升成套装配与后期运维更换的效率。在进行三维布局设计时，可直接调用该模型进行柜内排布校验，检查断路器与其他配电元件（如漏电保护器、隔离开关、接线端子排）之间的安全间隙，验证接线导线的走线路径是否合理，提前规避装配时可能出现的干涉问题，减少现场安装的整改工作量。
