树莓派摄像头可调角度安装固定支架

　　在嵌入式视觉检测、小型智能设备开发、桌面级实验装置搭建场景中，树莓派平台的摄像头固定一直是容易被忽略却直接影响成像效果的环节，很多开发者初期采用胶粘、扎带捆绑的临时固定方式，不仅容易出现镜头偏移，在需要调整拍摄角度时还得反复拆卸固定件，调试效率极低。这款适配树莓派v2版本摄像头模块的可调支架，正是针对这类实际工程痛点设计，从结构上解决了摄像头模块的可靠固定与多维度角度微调需求。

　　从实际使用场景来看，这类支架可覆盖树莓派相关的绝大多数视觉应用：在桌面级AI识别实验中，可配合树莓派主机固定在实验台架上，通过角度调整对准识别区域，避免画面出现梯形畸变；在小型智能巡检装置的原型开发中，支架可直接集成在装置外壳上，根据巡检路径的视野需求调整镜头俯仰、偏转角度，无需额外加工复杂的调节结构；在3D打印设备的监控改造场景中，支架可固定在打印机框架上，调整角度对准打印平台，实现打印过程的实时画面采集，不会因为设备运行的轻微震动出现镜头移位。

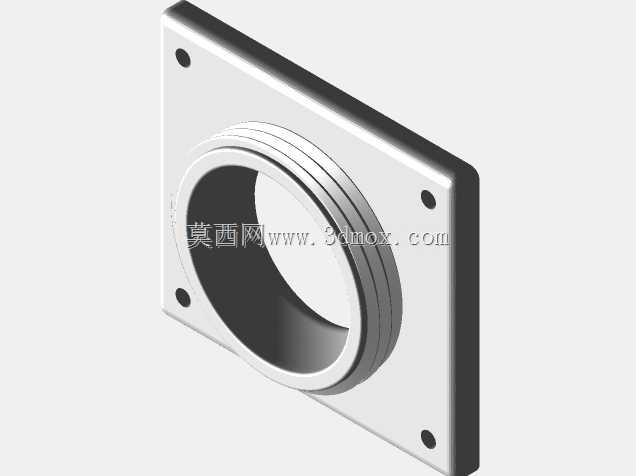

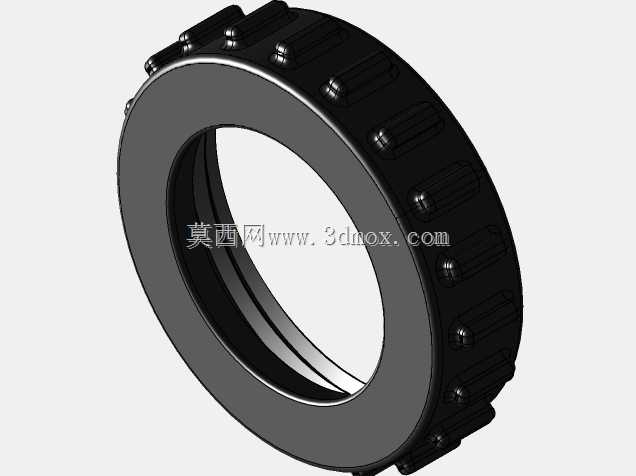

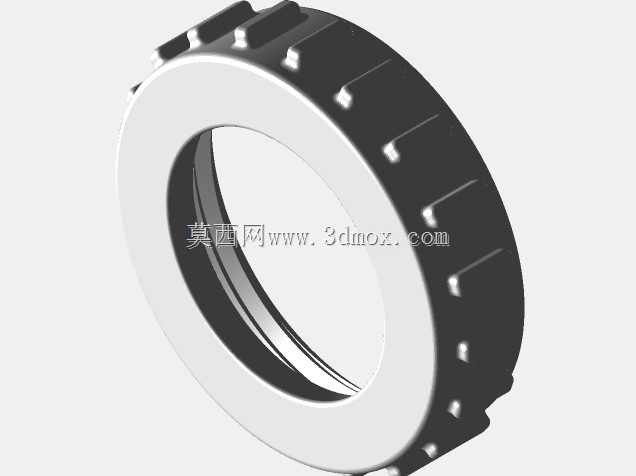

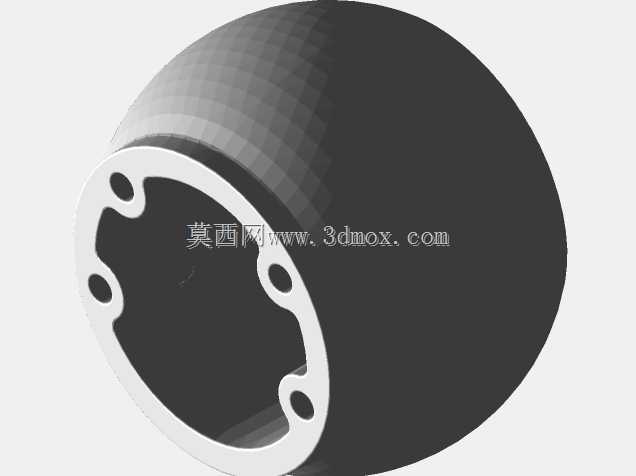

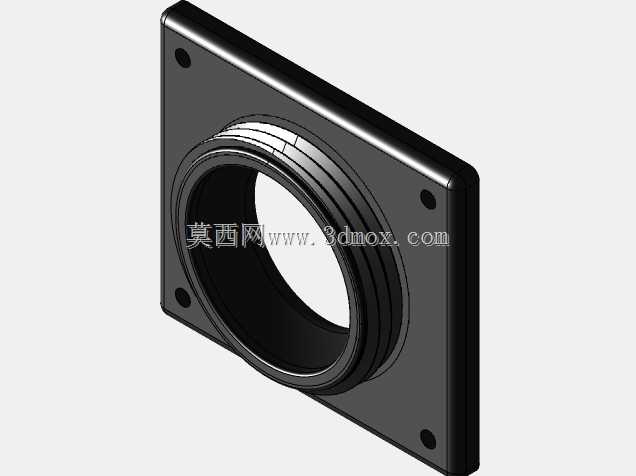

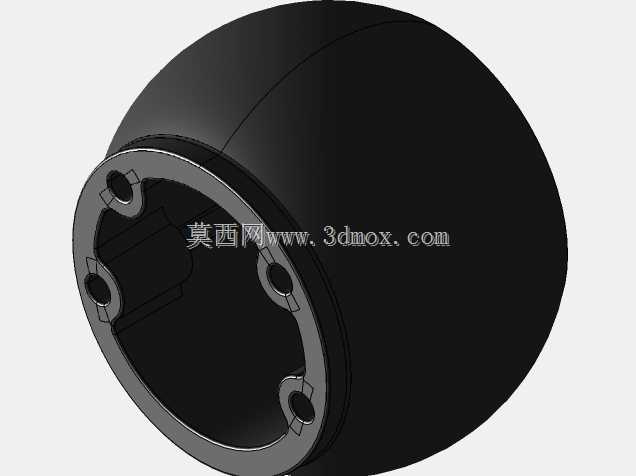

　　功能特性上，这款支架支持摄像头模块从中心位置向各个方向进行约15°的角度调整，调节范围覆盖了绝大多数近距离视觉采集的视野调整需求，不会出现调节角度过大导致的结构松动，也不会因为调节范围不足无法对准目标区域。支架采用分体式组合结构，摄像头安装位预留了对应v2版本模块的螺丝固定孔位，安装时直接将摄像头模块通过螺丝锁紧在安装座上，不会出现模块松脱滑落的问题；角度调节部位采用阻尼配合结构，调整到目标角度后可直接保持位置，无需额外增加锁紧紧固件，调试时单手即可完成角度微调，操作十分便捷。

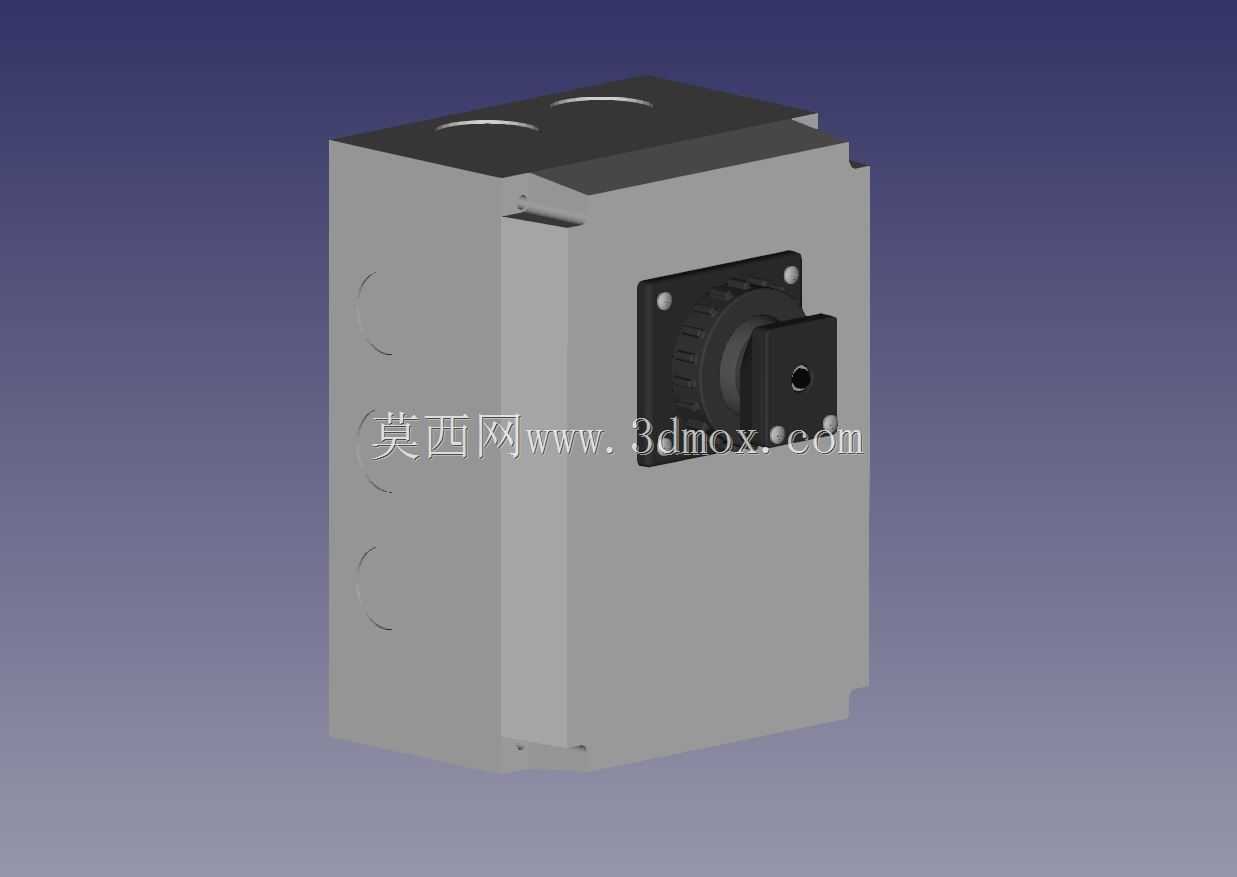

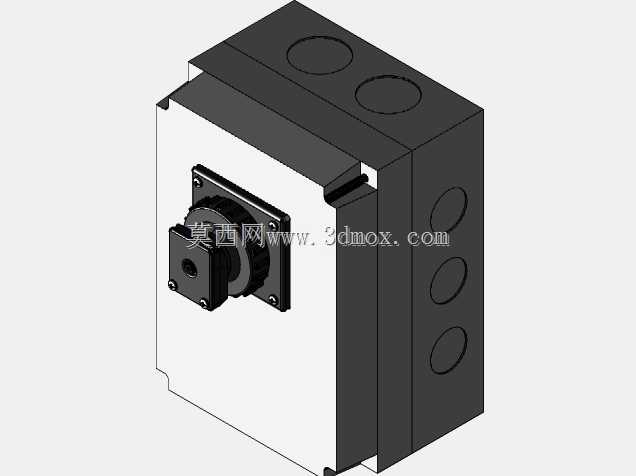

　　设计思路上，这款支架完全围绕3D打印的加工工艺做了适配，整体结构没有复杂的倒扣与悬空结构，打印时无需添加大量支撑，减少了后处理的工作量；结构壁厚设置均匀，避免打印过程中出现翘曲变形，各个配合面的公差预留符合FDM打印的工艺特性，安装时无需打磨修配即可顺利装配。支架主体可与树莓派主机的安装外壳直接拼接，整合为一个整体结构，减少了额外的安装固定件，整体结构紧凑，不会占用过多安装空间。

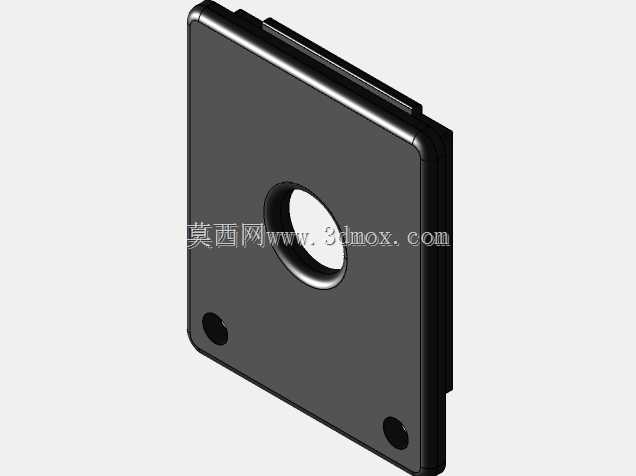

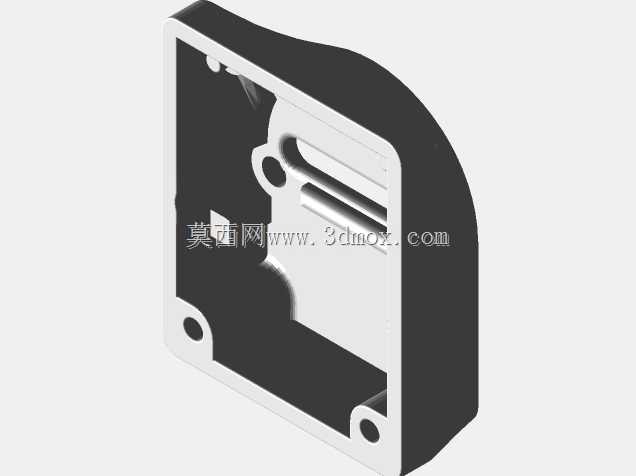

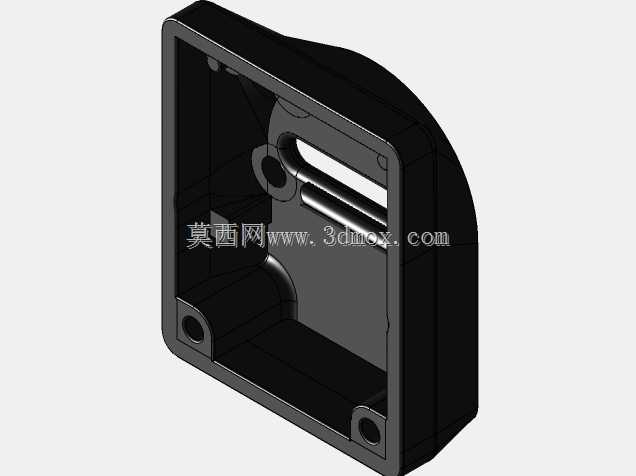

　　从安装边界与尺寸来看，支架整体外形为方正的块体结构，摄像头安装面突出于主体结构，避免支架本体遮挡镜头视野；主体侧面预留的圆形孔位可用于走线，摄像头的FPC排线可从孔位中穿过连接到树莓派主板，避免排线外露被剐蹭损坏。支架整体安装尺寸适配标准树莓派主机的安装孔位，可直接固定在树莓派主机的外壳上，也可通过侧面的安装孔固定在其他型材架、设备面板上，安装方式灵活。角度调节的行程做了机械限位，调整到极限角度时不会出现结构脱开的问题，长期反复调整也不会出现结构磨损导致的阻尼失效，可满足原型开发阶段反复调试的使用需求。

　　在材料适配方面，支架结构可采用玛瑙类复合材料打印，这类材料的刚性与韧性表现均衡，打印完成的支架表面质感均匀，调节部位的阻尼表现稳定，不会因为环境温度的轻微变化出现结构变形，长期使用也不会出现安装位开裂的问题。对于普通开发者而言，采用常规PLA、PETG等常见3D打印材料也可顺利打印使用，材料适配性强，无需特殊工程材料即可满足使用需求。

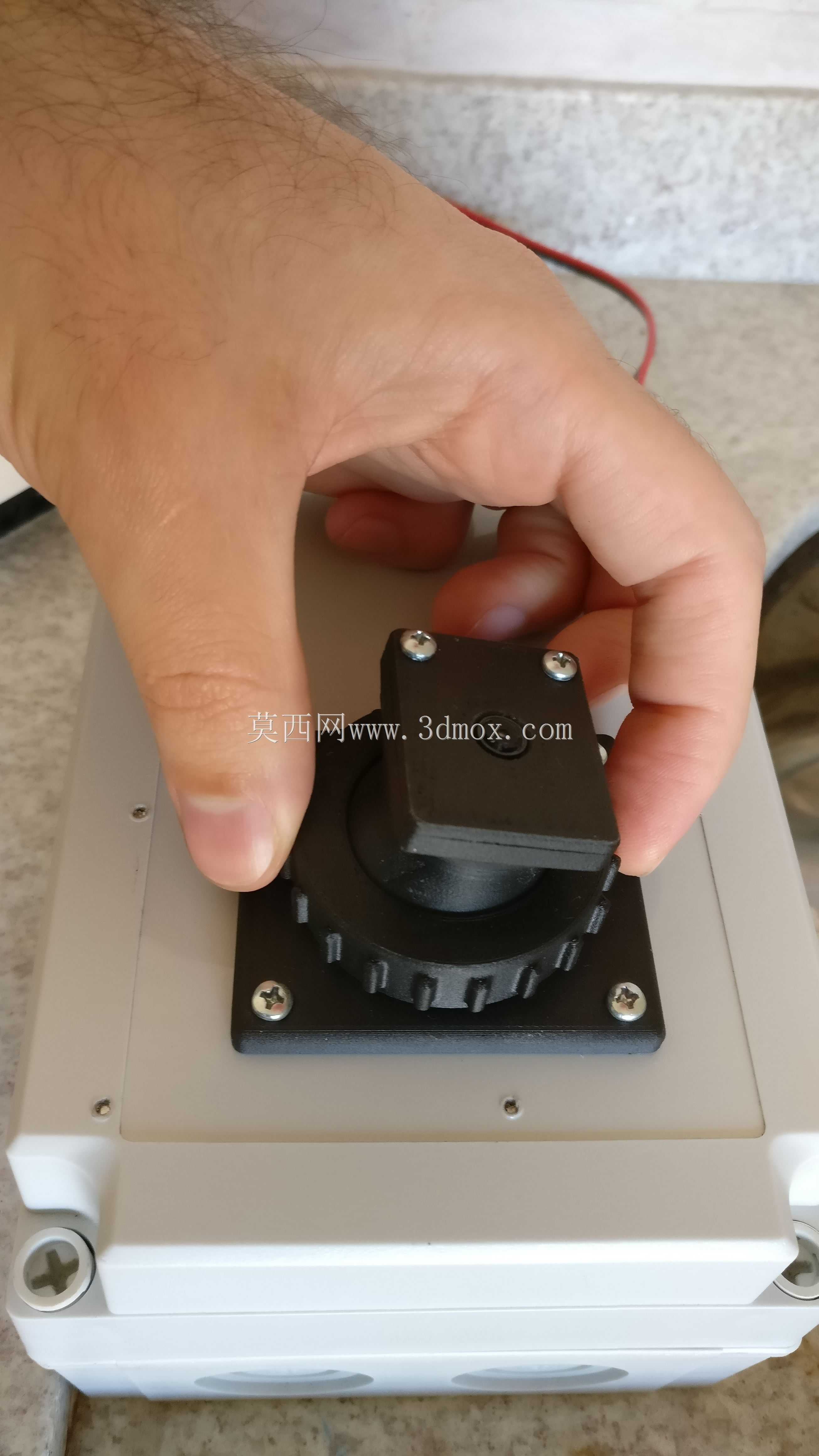

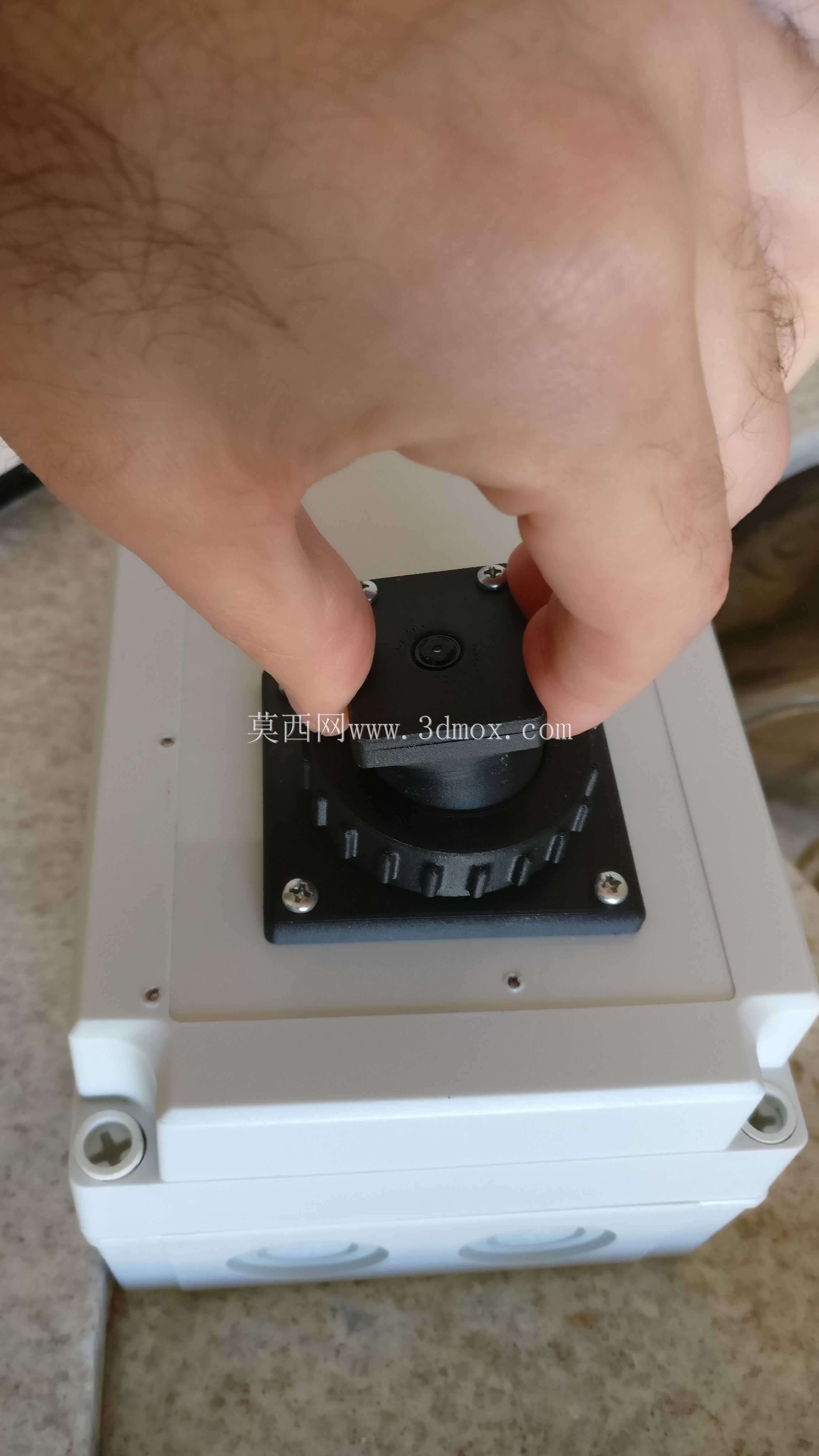

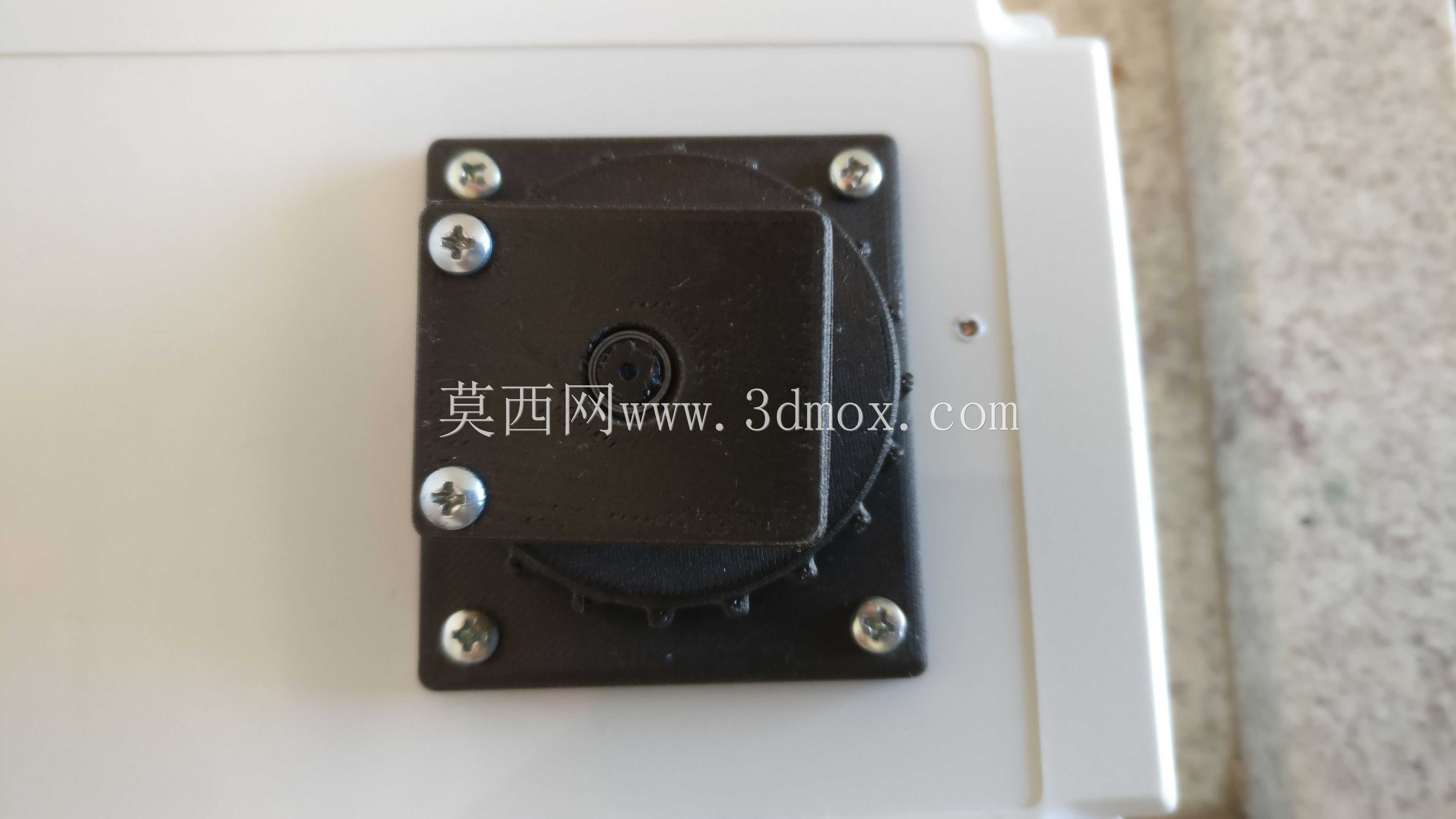

　　实际装配过程中，只需要先将摄像头模块通过微型螺丝固定在支架的活动安装座上，将排线穿过支架的走线孔，再将活动座与支架主体装配到位，最后将支架整体与树莓派主机或者安装基座固定即可完成装配，整个装配过程无需特殊工具，普通十字螺丝刀即可完成全部操作。调整角度时只需要轻轻扳动摄像头安装座，即可在调节范围内任意调整角度，调整到位后结构可自动保持位置，即使设备存在轻微运行震动，镜头位置也不会发生偏移，可稳定保持采集视野。
