手动杠杆式压合作业工装结构设计

　　在小批量五金件压装、试样件压合作业、小型工件校形以及维修工位的零散施压作业场景里，大型液压或气动压力设备往往存在占地空间大、能耗高、工位适配性差的问题，这类手动杠杆式压合装置恰好填补了小型施压作业的设备空白，不需要外接动力源，仅依靠人力操作就能完成常规小吨位的施压作业，非常适合五金维修小店、教学实训工位、小批量加工的零散工序使用。

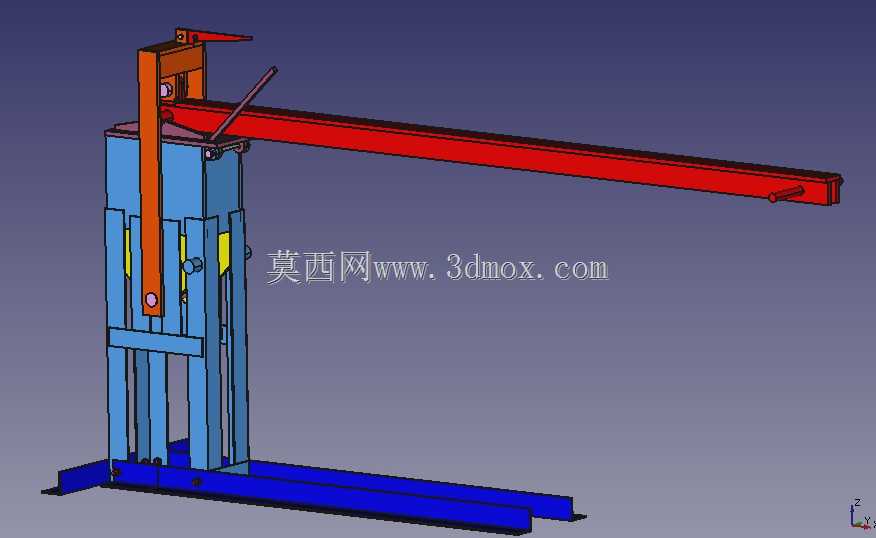

　　从结构功能来看，这套装置采用立式框架承载结构，底部为整根长条形安装底座，底座上预留了多组安装孔位，可直接通过膨胀螺栓或T型螺栓固定在工作台面或者水泥基础上，安装边界要求不高，仅需要预留长度方向1.2米、宽度方向0.4米的平整安装面即可完成固定，整体立式结构的高度约为0.9米，操作手柄的初始高度设置在1.1米左右，符合成年人站立操作的人机工程学高度，作业时不需要弯腰或者抬手过度，长时间操作的疲劳度较低。施压执行部分采用加长杠杆臂设计，杠杆臂长度约为0.8米，根据杠杆力矩放大原理，在手柄端施加15公斤左右的下压力，压头位置就能输出近1吨的静压力，足以满足小型轴承压装、薄金属片校形、小零件铆接、软质材料压块成型等常规作业需求。杠杆与立柱之间采用销轴铰接结构，铰接位置配置了自润滑铜套，长期反复使用也不会出现铰接位卡滞、磨损过快的问题，压头位置设置了可更换的压接接头，可根据不同作业需求更换平压头、V型压头、铆接冲头等不同工装头，适配不同的作业工况。

　　立柱部分采用双立柱导向结构，两根平行的立式方管作为压头上下运动的导向载体，压头滑座与立柱之间设置了可调间隙的导向滑块，可根据使用磨损情况调整滑块与立柱的配合间隙，保证压头上下运动时的垂直度，避免压接过程中出现偏载导致工件压歪、压头损坏的问题。立柱上部设置了限位挡块与锁止棘爪，当杠杆抬起到最高位置时，棘爪可自动卡入杠杆臂的定位齿槽内，将压头锁定在最高位置，方便操作人员取放工件，避免误碰杠杆导致压头下落引发安全事故，作业时只需要扳动棘爪拨杆就能解除锁止，操作逻辑简单，新操作人员不需要长时间培训就能上手使用。底座的压接工位位置设置了可拆卸的工作台垫板，垫板采用45号钢淬火处理，表面硬度达到HRC45以上，长期承受压接冲击力也不会出现凹陷变形，垫板上加工有T型槽，可搭配简易夹具固定不同形状的待加工工件，避免压接过程中工件移位。

　　设计过程中优先考虑了加工制作的便捷性，所有结构件均采用常规标准型材与板材制作，立柱、底座、杠杆臂均采用市场上容易采购的方管、矩形管与钢板，不需要复杂的铸锻件加工，普通的焊接、钻削、铣削设备就能完成整套装置的加工制作，非常适合小型加工厂自行制作使用，也方便后期维护更换损坏的零部件。结构受力点均做了加强处理，杠杆与立柱铰接位置、压头与滑座连接位置、底座与立柱焊接位置都增加了三角形加强筋板，保证满负载施压时结构不会出现变形、开焊的问题。整套装置没有复杂的液压、气动元件，不存在密封件老化、管路泄漏的故障点，日常维护只需要定期给铰接销轴、导向滑块加注少量润滑脂即可，维护成本极低，在没有压缩空气、电力供应的野外维修、临时作业场景下也能正常使用。

　　从实际使用的适配性来看，这套装置的压头行程约为150毫米，可满足高度在200毫米以内的工件压合作业需求，如果有特殊的大尺寸工件压接需求，只需要更换加长的立柱型材就能拓展作业空间，结构改造成本极低。相比市面上常见的小型台式手压机，这款加长杠杆臂的设计在同等操作力下输出压力更大，长底座的结构稳定性更好，压接作业时整机不会出现翘头、晃动的问题，作业精度更有保障，不管是用于小型零部件的装配压装，还是用于小批量零件的冲裁、压印作业，都能稳定满足使用需求。
