双工位挤压铝型材压装作业工作站

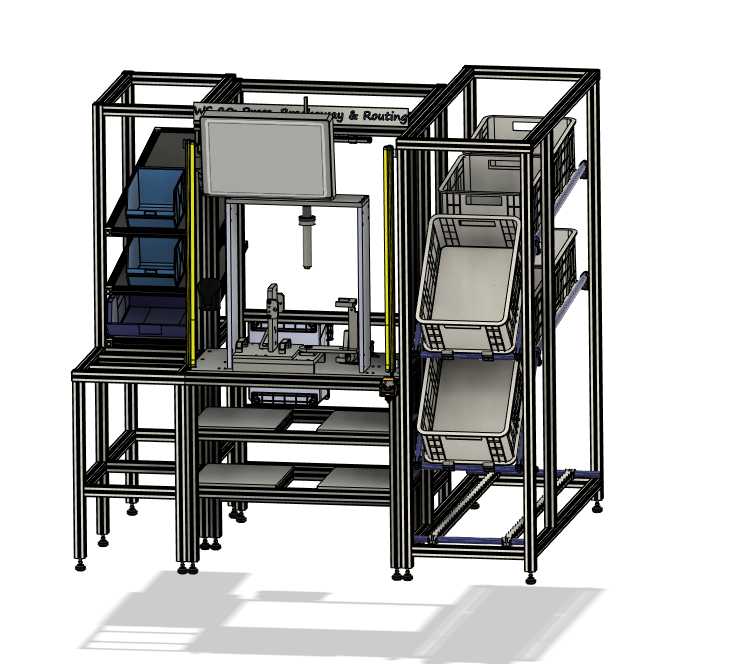

　　这套压装作业设备主要面向3C电子零部件、小型铝制结构件的压装铆合工序，常见于消费电子结构件组装车间、汽车小尺寸铝配件加工产线的单工位精密压合作业场景，适配小批量多批次的柔性生产需求，可兼容不同规格挤压铝型材工件的压装作业，无需大规模更换工装即可完成多品类工件的压合工序。设备整体采用工业铝型材搭建主体机架，型材选型兼顾结构刚性与轻量化需求，机架底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时仅需预留设备周边600mm的操作与维护通道即可，整体占地尺寸控制在1800mm×1200mm×1900mm范围内，可直接嵌入现有产线的工位间隙，无需对车间布局做大规模调整。设备中部为核心压装作业区，配置垂直布置的压装执行单元，

　　压头行程可根据工件压装深度需求做无级调节，压装工位两侧设置物料暂存区，左侧为多层物料放置架，可分层存放待压装的铝型材工件与配套辅料，右侧配置斜插式物料周转箱位，可直接放置标准规格的塑料周转箱，完成压装的工件可直接放入周转箱内，减少二次搬运的动作浪费，符合工位作业的人机工程学设计要求，操作人员站立作业时，取放物料的动作范围均在手臂舒适作业区间内，降低长时间作业的疲劳度。压装作业区正面配置安全光栅，作业过程中一旦操作人员肢体进入压装危险区域，设备会立即触发停机保护，避免压伤风险，机架两侧设置黄色安全警示条，明确标注设备危险边界。设备顶部预留了显示屏安装位，可对接产线MES系统，实时显示压装压力、压装位移、作业计数等生产数据，

　　方便操作人员实时把控压装质量，也便于生产管理人员统计工位产出效率。设计过程中优先考虑了工位的模块化拆分，机架部分采用标准铝型材连接件组装，无需焊接工序，现场组装仅需使用常规内六角工具即可完成，压装执行单元采用独立模块化设计，后续若需更换更大吨位的压装组件，仅需拆卸中部安装板即可完成替换，无需改动整体机架结构。物料架与周转箱位的层板高度均可调节，可适配不同高度的工件存放需求，设备底部的下层置物架可放置工装夹具、备用工具等物料，充分利用机架的垂直空间，减少工位周边的杂物堆放。压装工位的工装夹具采用快换设计，针对不同规格的挤压铝工件，仅需更换定位块即可完成工装切换，切换时间控制在10分钟以内，适配柔性生产的快速换型需求。

　　设备的气动管路与电气线路均内置在铝型材的槽道内，外部无裸露管线，既避免了作业过程中管线被工件剐蹭损坏的风险，也让设备整体外观整洁规整，日常清洁维护时无需清理管线缝隙的积尘。压装作业时，操作人员将待压装的挤压铝工件放置在定位工装上，双手按下启动按钮，压头按照设定的下行速度完成压合作业，压装到位后保压设定时长，压头自动回位，操作人员即可取出完成压装的工件放入周转箱，整个作业流程逻辑简单，新员工仅需半小时培训即可独立操作。设备的安装边界预留了气源与电源接口位置，接口均布置在设备后侧底部，对接车间气源与电源时无需额外走明线，可直接从地面线槽引线对接，减少现场安装的施工量。针对挤压铝工件压装过程中易出现的压痕问题，压头端部配置了聚氨酯缓冲垫，避免刚性接触压伤铝件表面，压装压力可通过调压阀精准调节，适配不同壁厚铝型材的压装需求，防止压力过大导致工件变形报废。
