简易双导柱冲压工装结构设计方案

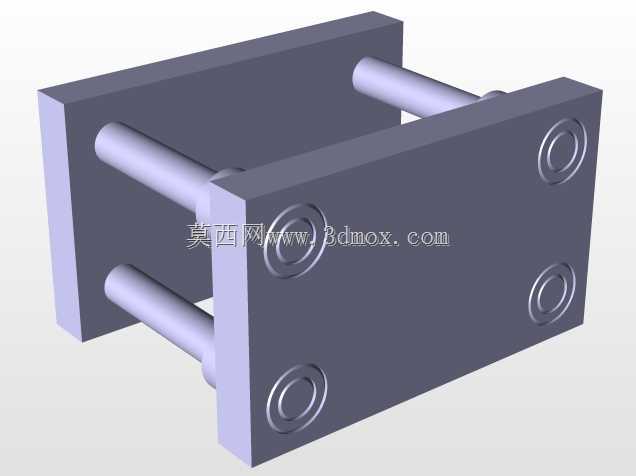

　　在小批量五金件冲压加工、电子接插件引脚压合、薄金属片简易成型的车间作业场景中，这类双导柱结构的简易冲压工装，往往是替代大型压力机完成轻载冲压作业的高性价比选择。不同于重型冲压设备的厚重机身，该结构采用两块平行安装板搭配三根等距分布的导向光轴做主体支撑，整体框架没有多余的冗余结构，所有受力路径都沿导柱轴向传递，能在满足小吨位冲压载荷的前提下，把整体安装占用空间压缩到最小，适配桌面级作业台的安装需求。

　　从实际作业用途来看，这套结构可以直接搭配小型手动压杆、气动压头或者小吨位电动缸作为动力输入，完成薄铜片冲裁、线束端子压接、小型塑料件铆压、五金小零件折弯等轻载冲压工序，尤其适合多品种小批量的打样生产场景，不需要为了几个小零件专门调试大型冲压线，换型时只需要更换上下安装板上固定的凸凹模即可，拆装调整的效率远高于大型工装。

　　结构设计上，导向部分采用了三根光轴做滑动导向，相比常见的双导柱结构，三根呈三角分布的导柱能更好地抵消偏载带来的侧向力，避免冲压过程中上下模出现错位，哪怕操作人员手动送料时位置稍有偏差，导柱的导向精度也能保证凸凹模的对中精度，减少冲切毛刺、铆压偏斜的不良品。上下两块安装板的四个角位都做了沉孔式的模位安装基准，凸凹模可以通过内六角螺丝直接固定在安装板的基准面上，不需要额外加工复杂的模座槽位，加工门槛低，普通铣床就能完成所有零件的加工，不需要高精度的坐标镗床做二次加工。

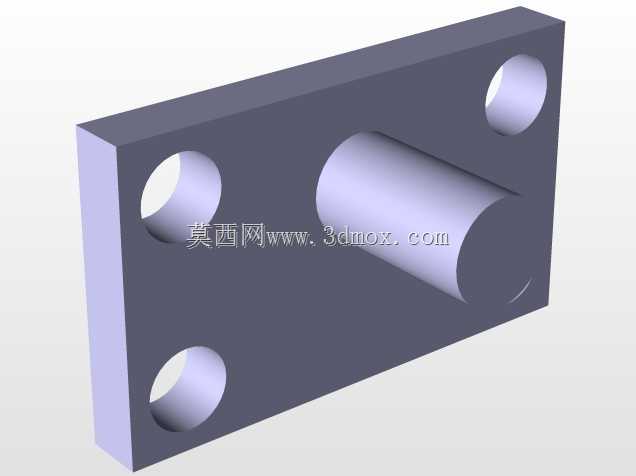

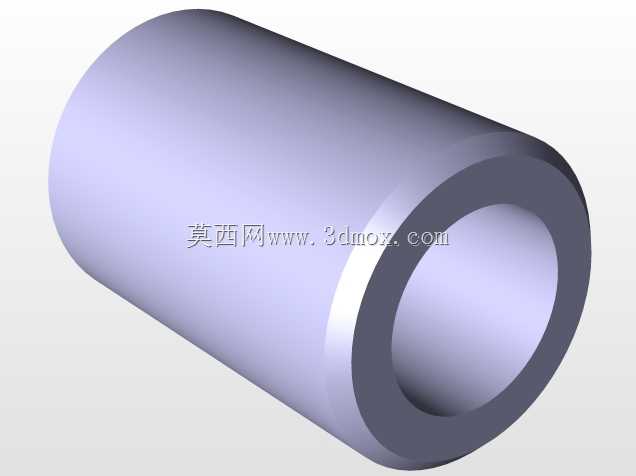

　　安装边界方面，两块安装板的厚度根据冲压载荷做了等强度设计，常规5kN以内的冲压载荷下，安装板厚度取15-20mm即可保证受力时不会出现挠曲变形，导柱直径根据行程长短选择12-20mm的光轴即可，导柱和安装板之间采用过盈配合压装，不需要额外加装导套，轻载作业下的磨损量完全能满足万次级的冲压寿命要求。整体结构的闭合高度可以根据实际冲压行程调整导柱的压入深度，适配不同高度的凸凹模安装需求，安装时只需要将下安装板通过四个角的安装孔固定在作业台面上，上安装板连接动力输出端即可完成装配，不需要做复杂的地基找平或者同轴度校准，对安装人员的技能要求更低。

　　在实际使用过程中，这种开放式的框架结构也方便操作人员观察冲压区域的状态，送料、取件的操作空间充足，不会像封闭式模架那样存在视野遮挡，能有效降低操作时的安全风险。同时因为结构零件少，日常维护只需要定期在导柱表面涂抹润滑脂减少滑动磨损即可，没有复杂的液压、电气元件需要维护，故障率极低，适合小型加工车间、维修班组、打样实验室这类没有专业设备维护人员的场景使用。设计时也预留了足够的拓展空间，需要加装卸料板、定位挡块的时候，可以直接在安装板上额外钻孔固定，不需要对主体结构做改动，能适配多种不同工序的作业需求。
