PQ2617BHA220K功率电感器三维结构设计

　　在消费类电子、工业控制板卡的PCB布局设计环节，板载功率电感器的三维建模精度直接影响整板的装配干涉校验、EMC仿真边界设定以及后期SMT贴片的钢网开孔匹配度，这款22uH规格的PQ2617系列功率电感器模型，正是针对板级布局场景搭建的实用化结构参考。从实际应用场景来看，这类屏蔽式功率电感常部署在DC-DC Buck/Boost转换回路的输出滤波位置，常见于通讯终端主板、小型工控电源模块、车载低压供电板的电源域，承担储能、滤除电流纹波、抑制回路尖峰干扰的作用，相较于开放式工字电感，带磁屏蔽结构的该款元件能大幅降低漏磁对周边高速信号走线的干扰，适合高密度布板的紧凑型电子设备使用。从功能特性维度拆解，该模型还原了元件的核心结构组成：

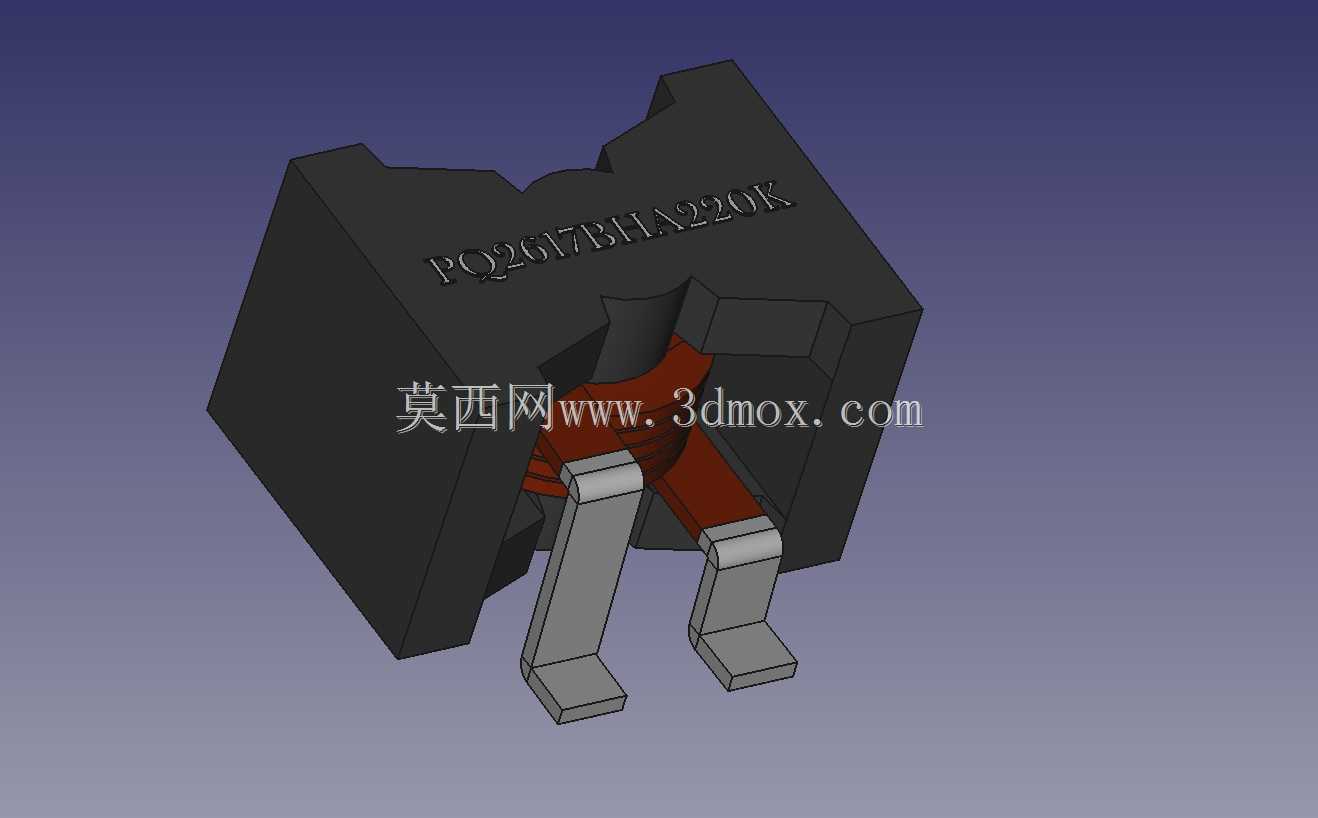

　　外部为锰锌铁氧体材质的屏蔽磁罩，内部包裹绕制的漆包线绕组，两个折弯成型的金属引脚作为焊接引出端，磁罩底部预留的缺口为绕组出线的避让空间，引脚的折弯角度、伸出长度完全匹配常规SMT回流焊的焊盘设计规范，引脚表面的镀锡层结构也在模型中做了对应体现，方便设计人员在做焊盘匹配时直接参考引脚的共面度参数。设计思路上，该模型优先保障PCB布局所需的安装边界精度，而非还原绕组内部的每一圈绕线细节——毕竟板级设计阶段，工程师最关注的是元件的最大外形轮廓、引脚位置、与周边元件的安全间距、焊接时的引脚爬锡空间，模型对磁体外表面的丝印标识做了等比例还原，方便生产环节的物料目视核对，同时对磁体的分模线、引脚与磁体的结合缝隙做了适度简化，

　　避免模型冗余度过高导致整板PCB装配文件卡顿。外形尺寸与安装边界方面，该元件的本体长宽尺寸对应PQ2617规格的标准命名参数，本体高度适配常规10mm以内的板内空间限制，两个引脚的中心距符合行业通用的贴片电感焊盘间距规范，引脚伸出本体底部的高度控制在常规SMT焊接所需的0.1-0.2mm间隙范围，既保证焊接时焊锡的浸润爬升空间，也避免引脚过高导致元件贴装后倾斜。磁罩的侧壁厚度做了等比例还原，设计人员在做周边元件布局时，可直接参考磁体的外轮廓预留0.5mm以上的安全距离，避免生产环节出现元件干涉、贴装吸嘴取料偏移的问题。需要注意的是，该模型的结构参考偏向板级布局使用，若需做电感的磁路仿真、绕组温升仿真，还需补充绕组线径、匝数、

　　磁芯材质参数等电磁仿真维度的信息，但对于绝大多数PCB结构设计、整机装配校验、BOM元件占位的场景，该模型的结构精度完全满足工程使用需求，能帮助结构设计人员在项目前期快速完成电源域的元件布局，减少后期打样时出现的元件干涉、焊盘不匹配等低级问题，缩短板卡的研发迭代周期。在实际选型搭配时，该电感的占位尺寸兼容同封装规格的其他感量元件，设计人员若需调整电源回路的感量参数，可直接替换同封装规格的物料，无需调整PCB封装与布局空间，这也是建模时严格遵循标准封装尺寸的核心意义——保障模型的通用性，适配不同项目的选型替换需求。
