桌面式12V通用AC-DC电源适配器结构设计

　　日常做设备配套选型的时候，12V直流供电的外置电源是绕不开的部件，小到桌面级的小型工控板、LED照明模组、路由通讯设备，大到小型驱动模块、便携式检测仪器，很多场景下都需要这类外置的AC转DC电源来完成市电到设备可用直流电压的转换，相比内置电源的设计，外置适配器可以把发热源、高压转换部分独立在设备主体之外，既可以缩小终端设备的体积，也能降低设备内部的EMC设计难度，减少高压部分对设备内部信号电路的干扰。

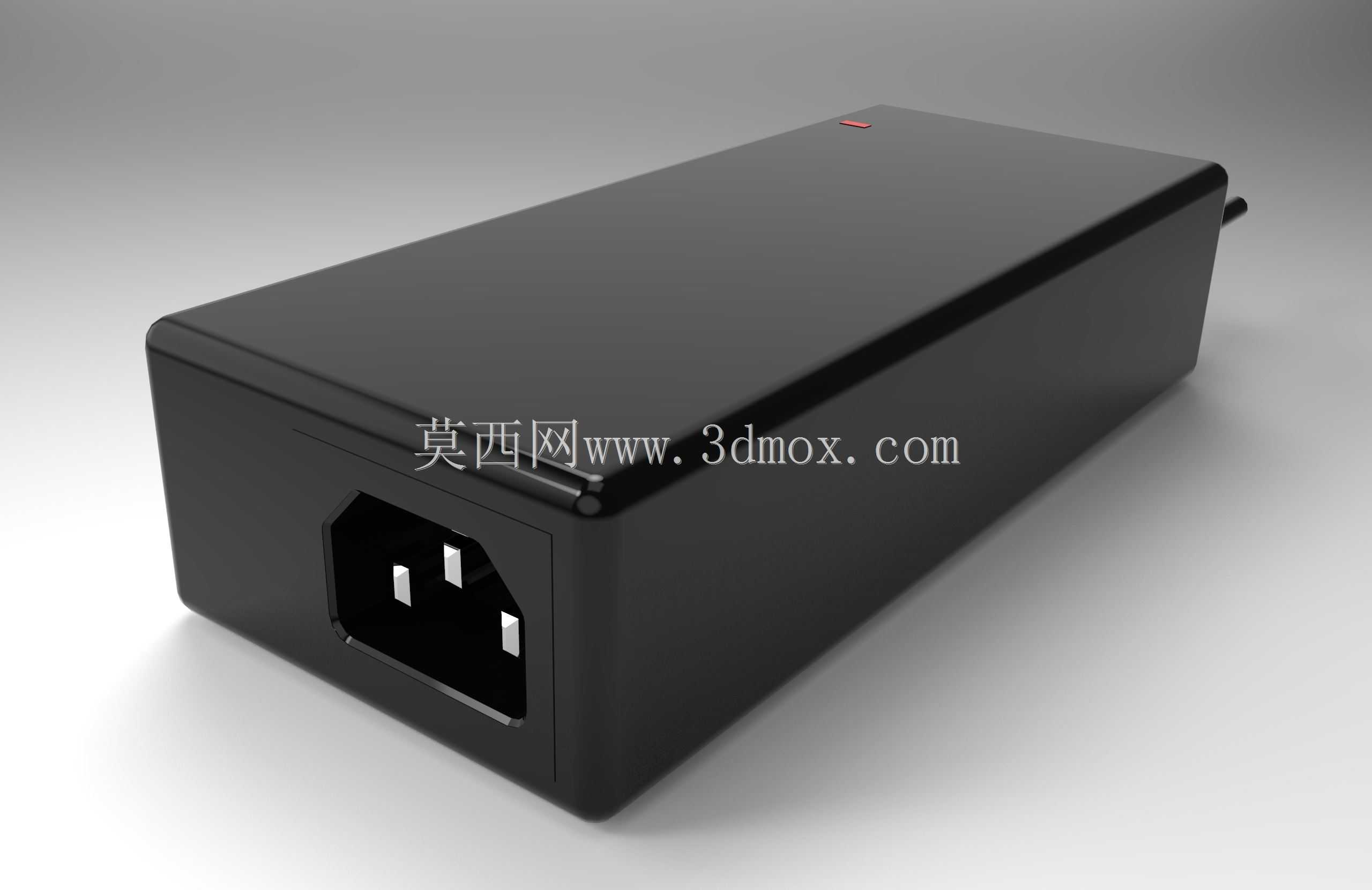

　　这次做的这款12V电源适配器结构，首先是从实际安装和使用的边界条件出发来定的整体尺寸，整体采用长方体卧式布局，外壳做了小角度的圆角过渡，避免直角磕碰带来的外壳开裂风险，整体长度控制在120mm左右，宽度58mm，高度35mm，这个尺寸刚好可以容纳常规12V输出功率段的PCB板、变压器、整流滤波元件，同时放在桌面或者设备侧边不会占用过多空间，出线端采用侧出直流线的设计，品字AC输入接口布置在端面居中位置，和常见的台式机电源线通用，用户不需要额外定制特殊的输入线材，替换和维护的时候通用性更强。

　　设计外壳的时候，优先考虑的是生产装配和散热的平衡，上下壳采用卡扣加超声波焊接的固定方式，不需要额外打螺丝，既可以提升装配效率，也能避免螺丝孔位带来的绝缘风险，外壳表面做细磨砂纹理处理，不容易残留指纹和划痕，日常使用中耐磨表现更好。内部的结构筋位做了针对性的布局，PCB板通过卡槽定位，不需要额外打胶固定，变压器等重量较大的元件位置专门做了支撑筋，避免跌落的时候元件移位导致的电路故障，高压区域和低压输出区域之间做了隔离筋，满足安规设计里的爬电距离要求，输入端的保险丝、EMI滤波元件的预留位置都按照常规安规要求留足了空间，不会出现元件和外壳距离过近导致的耐压测试不通过的问题。

　　从实际使用场景来看，这类桌面式12V电源经常会被放在桌面下方、设备夹缝等通风条件不算特别好的位置，所以外壳的散热设计没有做密集的开孔，避免灰尘、液体溅入导致的短路问题，而是通过外壳内壁和发热元件之间的导热接触，把变压器、功率管的热量传导到整个塑料外壳上，通过外壳整体散热，在常规25℃环境下，满负载运行的时候外壳温度可以控制在安全范围内，不会出现烫伤用户的风险。直流输出线的出线位置做了SR防弯折结构，日常使用中拉扯、弯折线材的时候，不会出现线芯断裂的问题，接口位置的密封也做了处理，避免线材位置进灰受潮。

　　建模的时候特意把内部的元件占位都做了还原，包括变压器的尺寸、电解电容的高度、整流桥的位置，结构工程师在做配套设备设计的时候，可以直接参考这个模型的外形尺寸来预留安装空间，也可以基于这个外壳结构修改输出参数，改成不同电压、不同功率段的适配器外壳，不需要重新从零开始做结构设计。很多刚做结构设计的工程师容易忽略外置电源的安装边界，比如设备旁边预留的电源位置空间不足，或者AC插头插入之后和周边部件干涉，这个模型把品字插头插入之后的突出尺寸也做了预留参考，选型的时候可以直接核对安装间隙，避免后期打样之后出现装配干涉的问题。另外外壳的分型面位置做了错位设计，超声波焊接之后不会出现明显的溢胶边，外观一致性更好，底部的四个角位置预留了橡胶脚垫的粘贴位置，贴上脚垫之后放在光滑的桌面不会滑动，也能垫高外壳底部，让底部空气可以流通，进一步提升散热效果。
