TDK共模电感电子元器件三维结构

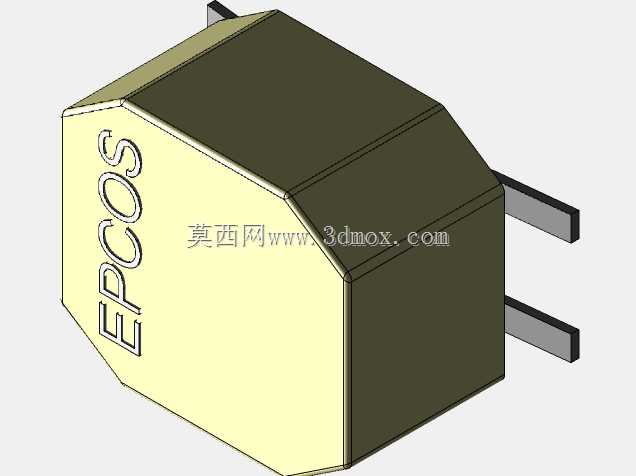

　　这款共模电感的三维结构还原，完全围绕实际电路装配中的使用需求搭建，日常在开关电源输入端口、工控设备信号采集回路、消费类电子的电源进线端，都能见到这类元件的身影，核心作用是滤除线路上的共模电磁干扰，避免设备自身产生的干扰沿电源线传导出去，同时阻挡外界电网的杂讯侵入设备内部，保障电路工作稳定性。从结构设计来看，模型完整还原了元件的切角多边形本体轮廓，本体侧面压印的品牌标识细节也做了精准复刻，两个直插式引出引脚的位置、伸出长度、引脚截面尺寸都严格参照实物的安装公差设定，引脚间距完全匹配常规PCB板的焊盘孔位设计，不会出现建模尺寸偏差导致的装配干涉问题。做这类元件的三维建模时，首先要明确安装边界：

　　本体的最大外轮廓尺寸决定了PCB布局时的元件占位空间，切角的设计并非外观装饰，而是为了在高密度布板时避让周边的贴片电容、电阻等小型元件，减少不必要的空间浪费；引脚的折弯角度、伸出本体的长度，直接影响波峰焊时的引脚吃锡效果，建模时特意保留了引脚与本体衔接处的过渡结构，还原了实际元件包封层覆盖引脚根部的状态，避免结构设计时误判引脚的可焊接长度。在实际设备选型做结构布局时，这类直插共模电感的高度尺寸是容易被忽略的点，模型准确还原了本体的高度方向尺寸，方便结构工程师评估元件与外壳、内部走线层的安全距离，尤其是在薄型化电源适配器、小型工控模块的设计中，元件高度的精准度直接决定了整机的厚度能否达到设计指标。不同于贴片类共模电感，

　　这款直插结构的元件在安装时需要考虑引脚穿过PCB后的剪脚余量，建模时预留的引脚长度完全覆盖了常规板厚的穿板需求，同时本体底部的平面度也做了还原，确保元件贴板安装时不会出现倾斜，避免焊接后出现引脚受力、本体悬空的问题。从功能特性对应的结构设计来看，多边形的本体内部是磁芯与绕组的包封结构，外部的环氧树脂包封层既起到绝缘防护的作用，也能固定内部绕组避免受震动出现位移，模型还原了包封层的棱角过渡细节，没有做过度的圆角简化，方便工程师在做整机热仿真时，准确计算元件的散热表面积，评估长时间满负载工作下的元件温升情况。在通讯类设备的端口防护设计中，这类共模电感通常布置在以太网接口、电源输入接口的紧邻位置，

　　模型的轮廓精度可以直接导入PCB装配文件中做干涉检查，确认元件与接口屏蔽壳、周边防护器件的间隙是否满足安规要求，尤其是高压场合下，元件本体与周边导电部件的爬电距离，完全可以依托模型的精准轮廓做合规性校验，不需要反复打样调整元件位置。建模过程中没有对本体的标识做简化处理，侧面的品牌字样凸起高度、字体比例都和实物一致，方便做整机BOM可视化核对时，能快速通过外观标识识别元件型号，避免生产装配时出现错料问题。两个引出引脚的平行度也在模型中做了精准控制，不会出现引脚歪斜的建模误差，确保结构评审时能准确评估引脚与焊盘的对中情况，提前预判量产时可能出现的插件不良问题。
