涡轮增压器用32毫米径流式叶轮结构

　　这款径流式叶轮是小排量涡轮增压系统的核心做功部件，适配32毫米通径的增压壳体，主要应用在小功率内燃机进气增压回路、微型燃气轮机动力单元、小型燃料电池空气供给端这类需要对工质进行离心加压的场景中。实际运行过程中，叶轮随转轴高速旋转，通过叶片曲面的导流作用，将轴向进入的空气或燃气工质沿径向甩出，在轮盘与叶片构成的流道内完成动能到压力能的初步转换，为后续增压蜗壳的稳压输出提供基础压升，直接决定增压单元的压比、流量范围与工作效率区间。

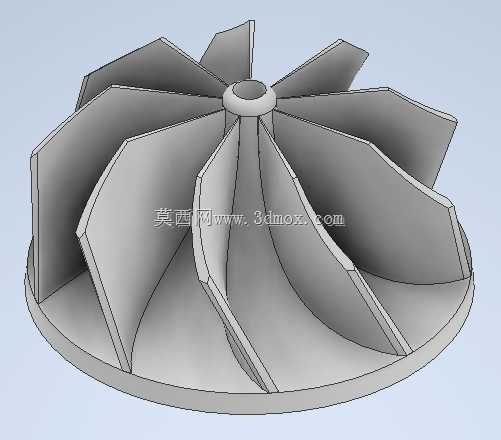

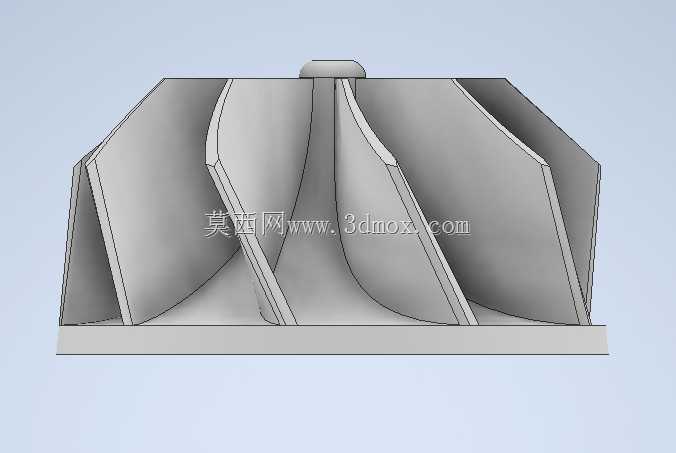

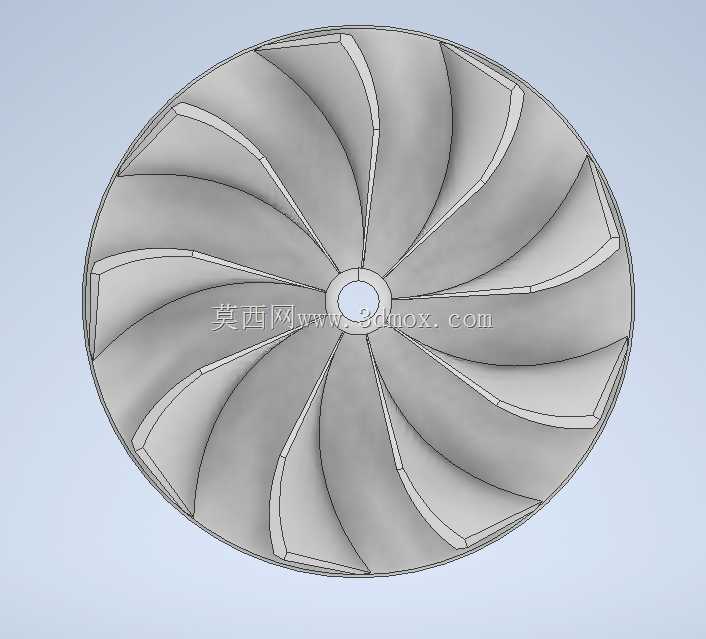

　　从结构设计逻辑来看，这款叶轮采用半开式轮盘结构，轮盘侧为完整的圆盘承托结构，叶片从中心轮毂处向外缘平滑延伸，无轮盖侧的封闭盖板，这种设计一方面能降低高速旋转时的轮盘转动惯量，让增压单元的动态响应速度更快，在工况快速波动时能更快跟随转速变化调整输出压比，另一方面半开式结构对工质中的微小杂质容忍度更高，不会因为微小颗粒进入流道就造成轮盖与叶片的卡滞磨损，适配车用、小型通用动力这类工况波动大、进气过滤精度有限的使用场景。叶片采用后弯式空间曲面设计，每个叶片的型线从轮毂入口处的轴向导流角度，逐步过渡到轮缘出口处的径向出流角度，曲面曲率经过流道截面变化率校核，保证工质在流道内流动时不会出现过大的局部逆压梯度，减少流动分离带来的涡流损失，同时相邻叶片之间的流道宽度从入口到出口逐步扩大，匹配工质被离心加速后的体积变化，降低流动过程中的摩擦损失。

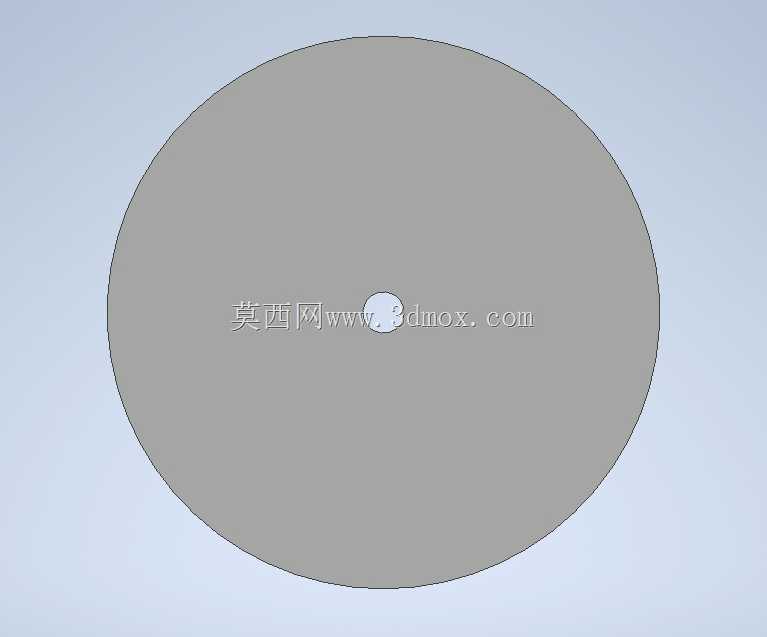

　　尺寸与安装边界方面，叶轮整体外径为32毫米，中心轮毂处设置有同轴安装孔，安装孔的孔径与转轴采用过盈配合设计，配合面的长度经过扭转强度校核，能承受最高每分钟十多万转转速下的扭矩传递，不会出现高速转动时的叶轮松脱问题。叶片出口高度与配套增压壳体的扩压器入口宽度完全匹配，安装后叶片外缘与壳体之间的间隙控制在0.15-0.25毫米区间，间隙过小会导致热态下叶轮膨胀与壳体发生刮蹭，间隙过大会造成工质从间隙处回流，降低整体增压效率。轮毂入口处做了圆角过渡处理，避免轴向进气流在轮毂端面形成直角扰流，降低入口处的流动阻力。轮盘的背面做了等强度厚度设计，从轮毂处的最大厚度逐步向外缘减薄，在保证高速旋转时结构强度足够、不会出现轮盘径向开裂的前提下，尽可能降低整体重量，减少转轴的动平衡校正配重需求。

　　实际工程应用中，这类叶轮的动平衡精度需要达到G2.5级以上，每个叶片的重量偏差控制在0.1克以内，避免高速旋转时产生过大的径向振动，影响轴承的使用寿命。叶片前缘做了小角度倒圆处理，降低工质高速冲击前缘带来的气动噪声，同时减少前缘处的应力集中，提升叶轮的抗疲劳性能。轮盘与叶片的连接处采用大圆角过渡，避免应力集中导致的叶片根部断裂问题，适配增压单元频繁变转速、变负荷的工作工况。
