车用径流式涡轮增压器结构三维设计

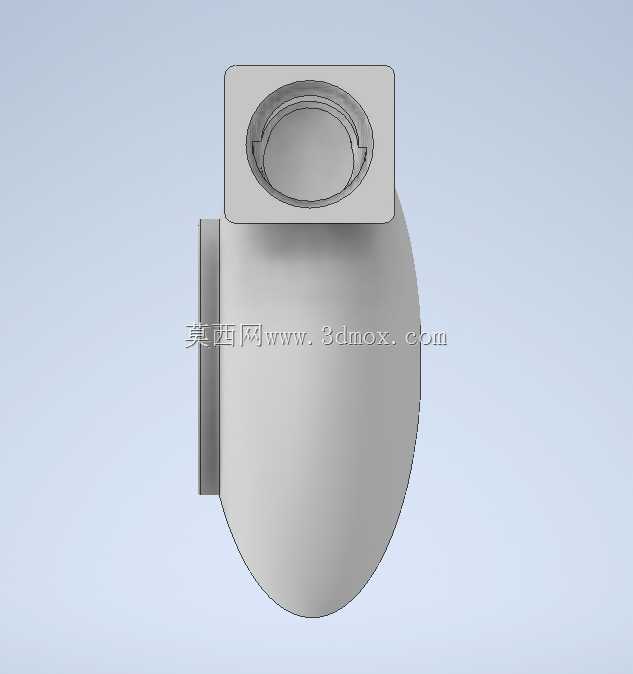

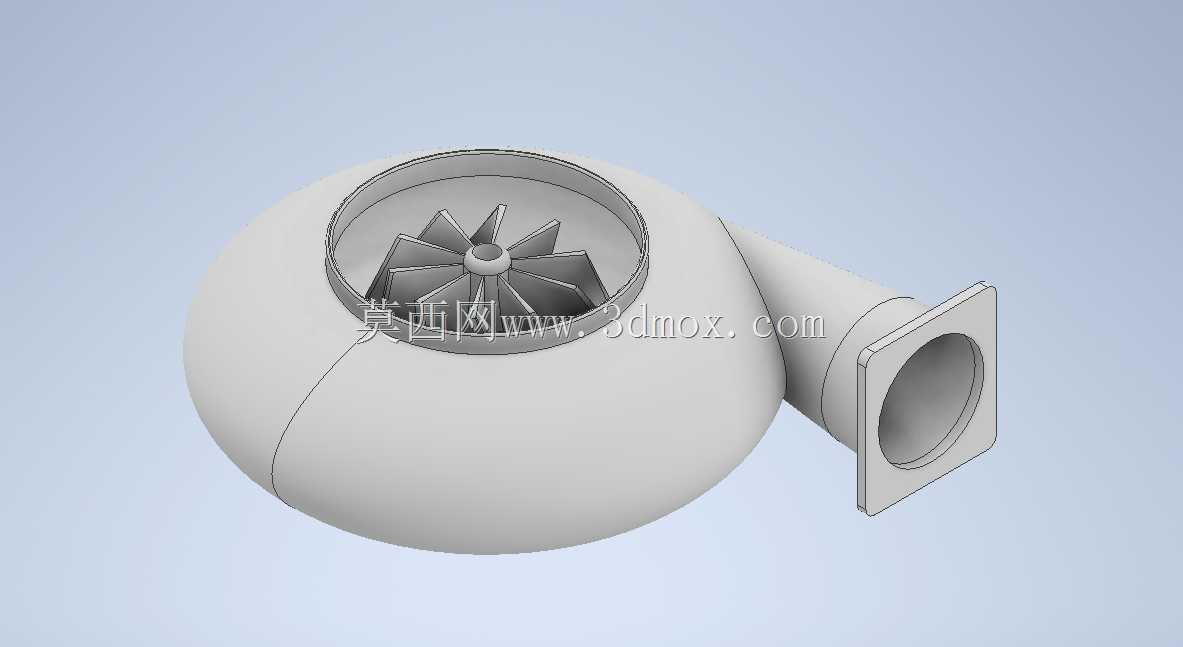

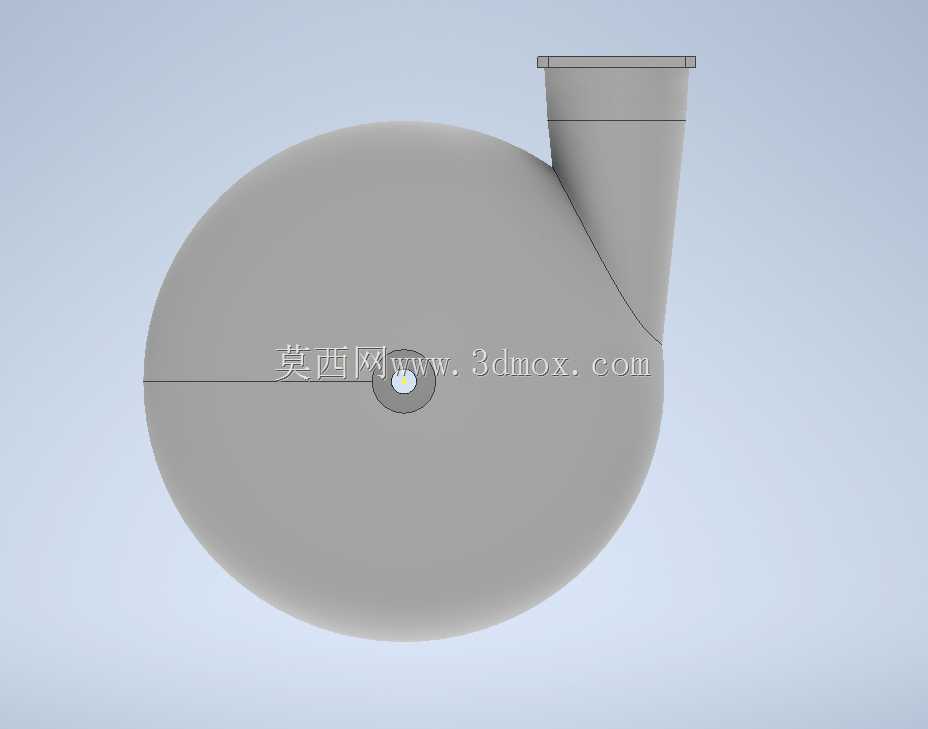

　　这款涡轮增压器的三维结构设计，首先围绕车用小排量动力单元的增压需求展开，在实际工程应用中，这类径流式涡轮增压器主要匹配1.5-2.5L排量的往复式内燃机，通过回收排气端的废热能量驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升气缸充气效率，在不增加发动机排量的前提下提升动力输出30%-40%，同时降低部分负荷工况下的燃油消耗与尾气排放，广泛适配乘用车辆、轻型商用车、小型非道路移动机械的动力系统配套。从结构功能拆分来看，整个模型完整还原了涡轮增压器的核心组成部分：压气机壳采用渐扩式蜗壳流道设计，入口为圆形法兰接口用于对接空气滤清器后的进气管路，出口为方形法兰结构直接对接发动机进气歧管侧的管路，

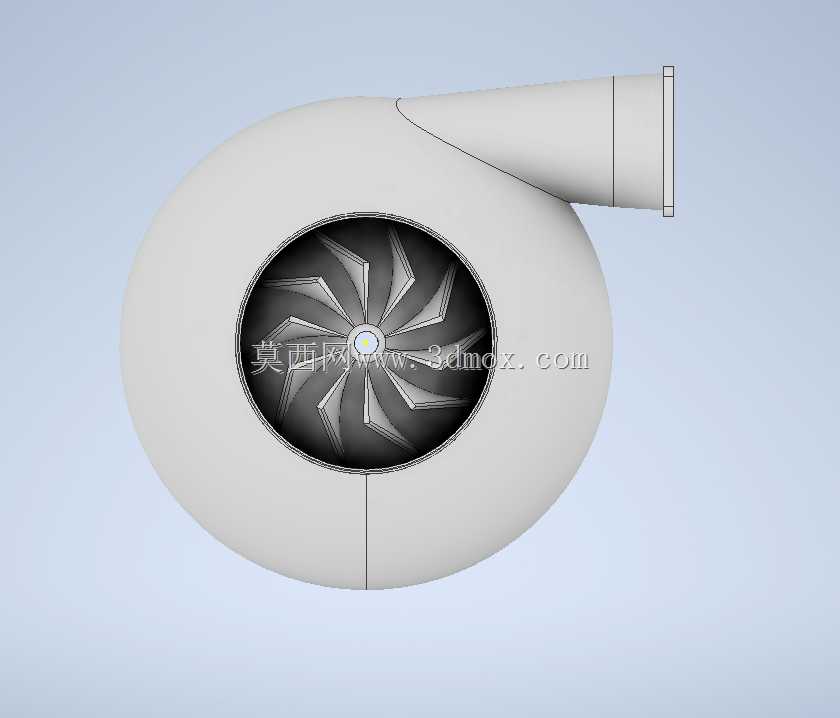

　　流道截面从叶轮外缘向出口方向逐步扩大，将压气机叶轮输出的高速空气动能逐步转化为压力能，减少流动过程中的压力损失。涡轮端壳体与压气机壳通过中间轴承座壳体连接，内部预留了浮动轴承的安装腔室，同时设计了润滑油道与冷却水道的接口，用于支撑高速旋转的转子轴，带走叶轮高速旋转产生的摩擦热量与排气端传导的高温热量，保证转子组件在每分钟十几万转的工作转速下保持稳定运行。压气机叶轮采用后弯式长短叶片组合结构，长叶片负责主要的气流做功，短叶片用于分流叶道内的气流，避免高转速下叶道入口处出现气流分离导致的喘振问题，叶轮与转子轴采用过盈配合加锁紧螺母的固定方式，保证高速旋转下的连接可靠性，叶轮的叶片型线经过流道仿真优化，

　　在保证压比的前提下尽可能拓宽高效工作区间，匹配发动机不同转速下的进气需求。从安装边界来看，整个增压器的涡轮端入口设置了V型卡箍接口，用于对接发动机排气歧管的出口，涡轮端出口为圆形法兰结构对接排气后处理装置的管路，压气机壳的出口方形法兰与涡轮端入口、出口的接口位置均预留了标准螺栓孔位，安装时可通过法兰面的定位止口保证对接同轴度，避免管路安装错位产生的附加应力作用在壳体上导致壳体开裂。中间壳体上设置的润滑油进油口位于壳体上方，回油口位于壳体下方，依靠重力实现润滑油的回流，冷却水道的进出水口分别布置在壳体两侧，可根据整车机舱的管路布置方向选择合适的接管方向，适配不同车型的机舱布局需求。设计过程中重点考虑了转子组件的动平衡预留结构，

　　在涡轮端与压气机端的叶轮锁紧螺母位置均预留了动平衡去重区域，实际生产装配时可通过在该位置去除少量材料实现整根转子轴的动平衡精度达标，避免高速旋转下出现振动超标导致的轴承早期磨损、叶轮擦壳等失效问题。压气机壳与中间壳体的连接采用卡箍加定位销的结构，既可以保证装配时的周向定位精度，也可以在售后维护时快速调整压气机出口的朝向，适配不同的安装场景，不需要重新开发壳体模具，降低配套成本。整个壳体的壁厚设计遵循等强度原则，蜗壳流道区域的壁厚根据内部工作压力分布做差异化设计，高压区域适当增加壁厚保证结构强度，低压区域在满足刚度要求的前提下适当减小壁厚，降低整个增压器的整体重量，减少发动机周边的附属重量负载。
