NACA4412翼型30英寸24度倾斜螺旋桨

　　这款螺旋桨采用经典NACA4412翼型作为桨叶截面基准，在低速推进场景下具备成熟的气动表现，常适配于小型低空飞行器、轻型动力滑翔设备、小型风动试验台以及部分水面低速推进载具的动力端，作为动力系统中将旋转扭矩转化为轴向推力的核心部件，其气动外形直接决定了动力转化效率与运行稳定性。从设计逻辑来看，选用NACA4412翼型是经过多场景适配考量的：该翼型最大相对厚度为12%，位于弦长40%位置，最大相对弯度4%位于弦长40%位置，在低雷诺数工况下具备较好的升阻比特性，同时失速迎角范围较宽，即便在动力输出波动、来流角度小幅变化的工况下，也能维持相对稳定的推力输出，不容易出现桨叶表面气流大面积分离导致的推力骤降、振动加剧问题。

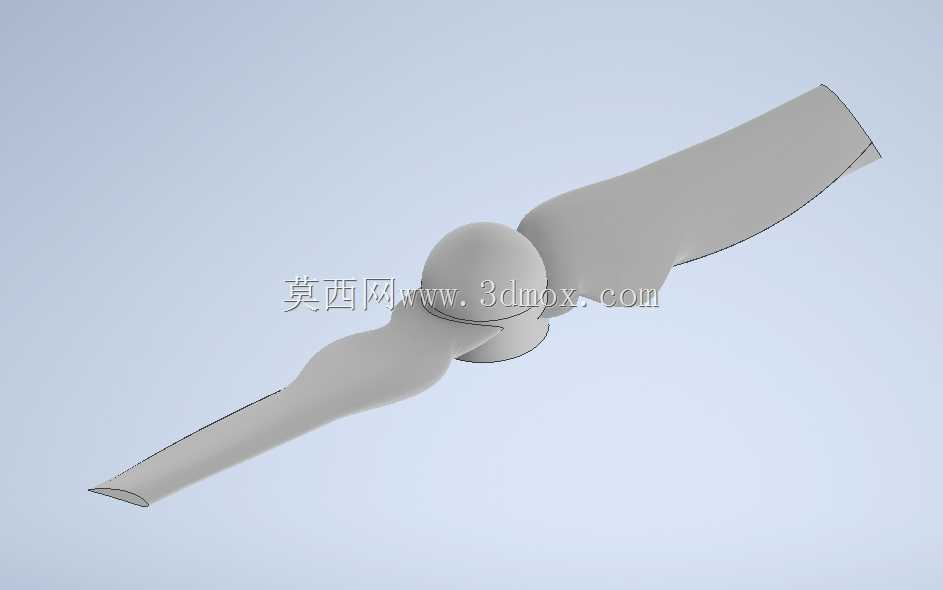

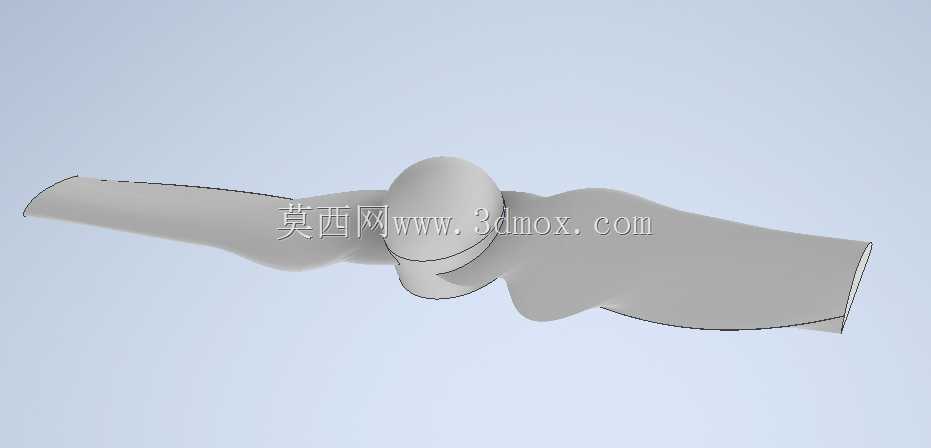

　　整体尺寸设定为30英寸直径，这个尺寸量级的螺旋桨，适配的动力输出轴扭矩区间覆盖了多数小型两冲程、四冲程航空模型发动机，以及同功率级别的外转子无刷电机，安装端的桨毂采用球面整流造型，能够减少桨毂位置的气流扰流，降低根部紊流对桨叶中段有效做功区域的干扰，同时球面桨毂的结构设计也能在一定程度上平衡双叶桨的质量分布，降低高速旋转时的不平衡量。桨叶整体倾斜角度设定为24度，这里的倾斜角度是指桨叶剖面安装角沿半径方向的整体扭转匹配基准，从桨根到桨尖，安装角会按照等环量或者近似等环量的分布规律逐步递减，保证不同半径位置的桨叶剖面在工作时都能处于相对最优的迎角区间，避免桨尖部分迎角过大出现气流分离，或是桨根部分迎角过小导致做功效率不足。

　　在实际安装适配层面，桨毂中心的安装孔位需要匹配对应动力轴的直径，安装时需要保证桨叶的安装平面与动力输出轴的轴线保持严格垂直，否则高速旋转时会产生周期性的交变载荷，不仅会损耗推力，还会传导至动力端造成轴承磨损加剧、整机振动超标。从结构强度设计角度，桨根与桨毂的衔接位置做了平滑过渡加厚处理，因为螺旋桨旋转时桨叶根部承受的离心力最大，同时还要承受气动载荷带来的弯曲力矩，平滑过渡的结构能够避免应力集中，降低长期交变载荷下的结构疲劳风险。在实际应用场景中，这类翼型的螺旋桨在低空低速作业的小型无人机、轻型动力伞推进系统中都有广泛的适配性，其气动特性在来流速度0-150km/h的区间内都能保持稳定的推力输出，相比大厚度翼型的螺旋桨，在同等直径、

　　同等转速下，NACA4412翼型的螺旋桨噪声水平更低，适合对运行噪声有一定要求的应用场景。设计过程中，桨叶的外形曲面需要严格贴合翼型坐标点生成，沿展向的弦长变化也遵循气动优化的规律，从桨根到桨尖弦长逐步收窄，既能够降低桨尖的诱导阻力，也能合理分配桨叶不同位置的结构载荷，让整体质量分布更靠近旋转中心，降低转动惯量，提升动力响应速度。需要注意的是，这类螺旋桨的安装边界需要预留足够的旋转扫掠空间，30英寸直径对应的扫掠半径为381mm，安装时需要保证桨叶旋转平面周围没有结构遮挡，同时与周边结构的安全间隙不小于10mm，避免运行过程中桨叶形变剐蹭周边结构引发故障。另外，桨叶的表面光洁度也会直接影响气动效率，建模过程中对曲面连续性做了严格控制，保证桨叶表面光滑无凸起、无凹陷，减少表面摩擦阻力，避免局部气流提前转捩影响整体推进效率。
