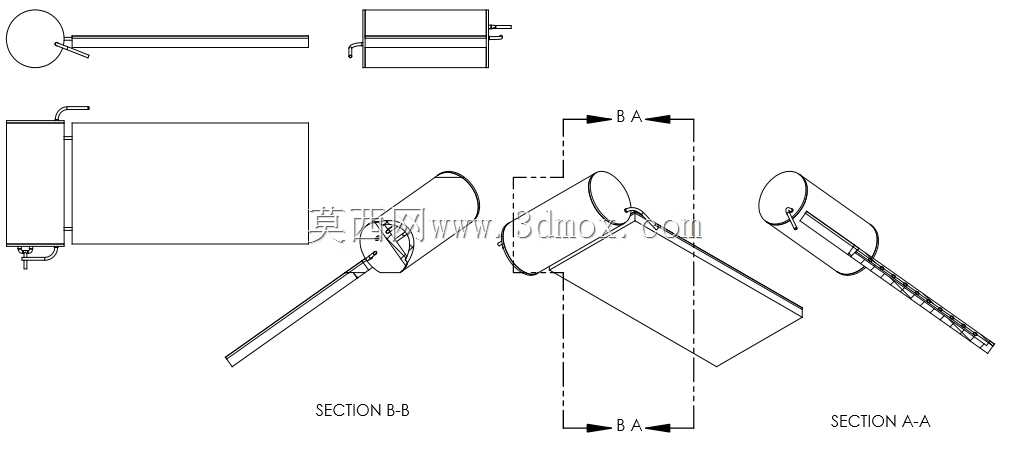

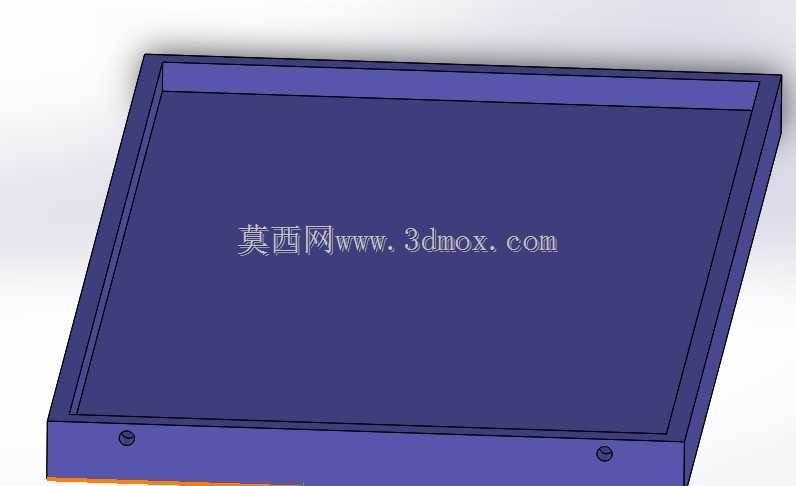

带九支真空管的平板式太阳能集热储水装置

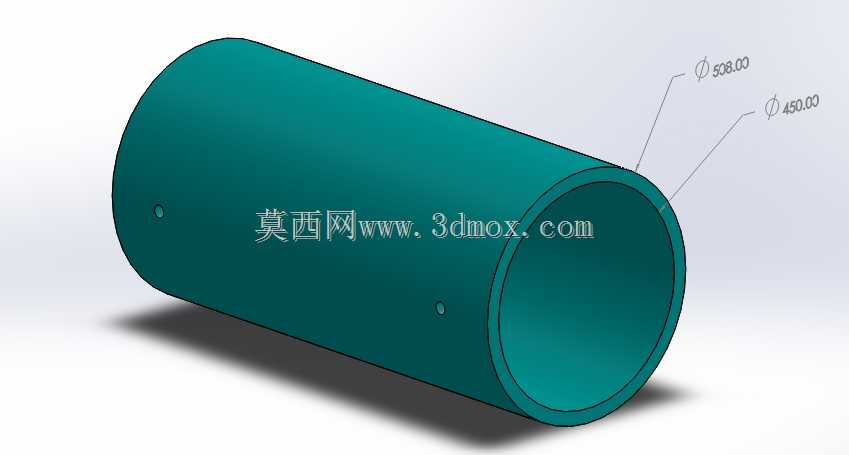

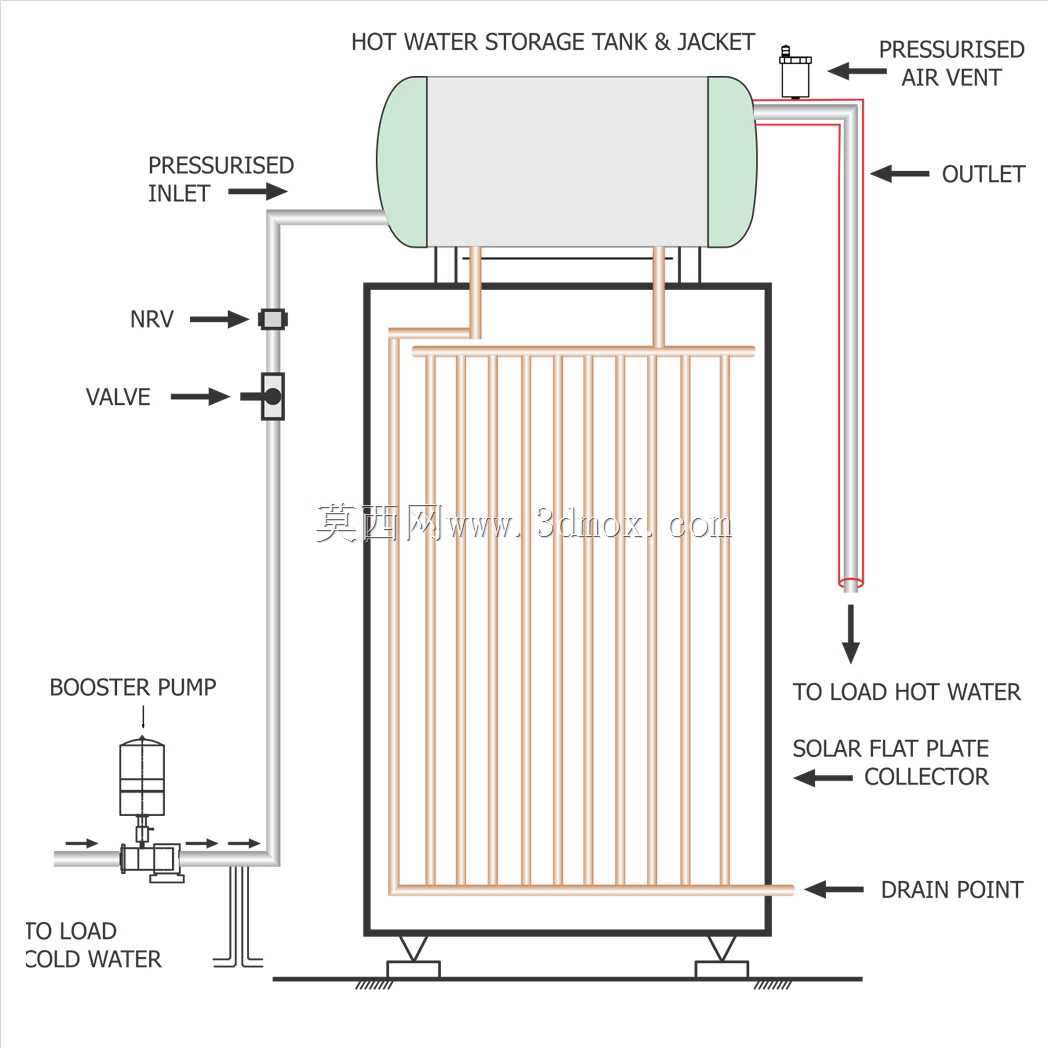

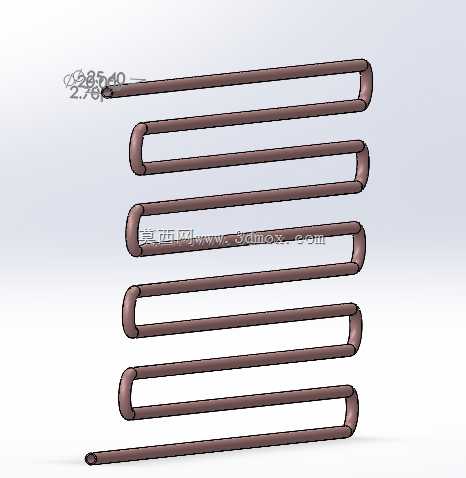

　　这款平板式太阳能热水设备的核心储水筒体采用卧式圆柱结构设计，在民用住宅、小型商用建筑的集中热水供应场景中，这种卧式布置的结构能够有效降低屋面安装的整体高度，减少风阻对设备固定结构的载荷影响，同时适配多数平屋面、斜屋面的预留安装空间，不需要额外搭建过高的支撑钢架。筒体本身作为储水和换热的核心载体，侧壁预留的9个真空管安装孔位采用等间距排布设计，孔位的同轴度公差控制在0.2mm以内，保证真空管插入后密封圈能够均匀受压，避免长期使用过程中出现渗水、漏热的问题。从实际使用的角度出发，卧式筒体的内部流道经过优化，冷水进水端设置在筒体下部靠近真空管集热阵列的一侧，热水出水端布置在筒体上部的另一端，利用冷热水的密度差形成自然循环，

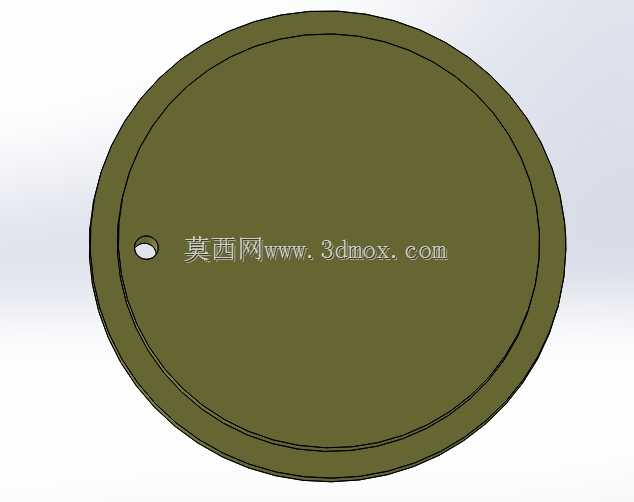

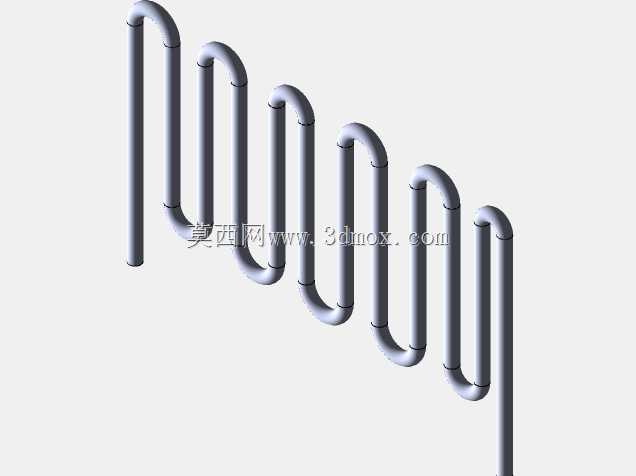

　　不需要额外增加循环水泵就能实现集热端到储水端的热量传递，在无强制循环的工况下也能保证整体集热效率达到设计要求。在设计过程中，筒体的壁厚选取充分考虑了屋面安装的承压需求和自身储水的重量载荷，常规家用场景下150L容量的筒体采用1.5mm厚的食品级不锈钢板材卷制焊接，焊缝处做钝化处理，避免长期储水出现锈蚀影响水质。筒体两端的端盖采用旋压成型工艺，和筒体主体的环缝采用自动氩弧焊焊接，焊接完成后需要做1.2倍工作压力的保压测试，确保无渗漏点。安装边界方面，单组设备的筒体长度根据真空管数量适配，9支真空管对应的筒体长度约为1200mm，筒体直径约420mm，配套的真空管长度为1800mm时，整体设备的安装投影宽度约为2000mm，

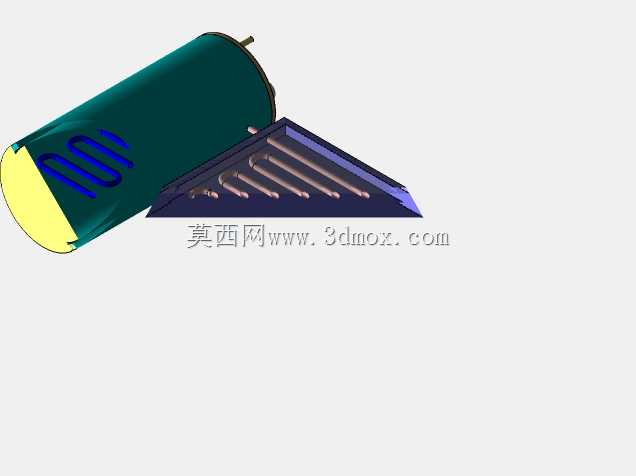

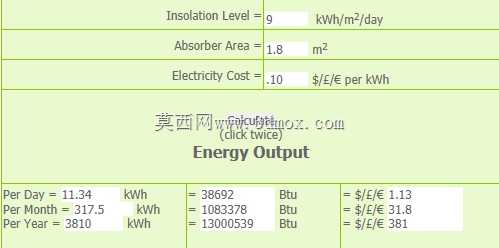

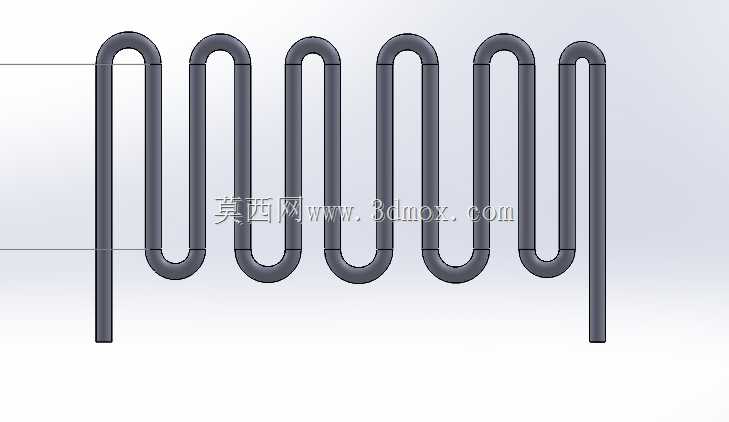

　　安装时需要保证筒体的水平度偏差不超过2mm/m，避免内部循环出现死区导致局部水温过高产生结垢。设备的固定支架采用镀锌角钢焊接成型，支架和屋面的连接点需要做防水处理，同时预留热胀冷缩的伸缩余量，避免夏季高温工况下筒体和支架的热膨胀量不一致导致结构变形。从功能特性来看，这种结构的太阳能热水器能够直接将太阳能转化为热能储存到筒体的水体中，在晴好天气下，单日温升可以达到40℃以上，能够满足3-4人的家庭日常热水使用需求，筒体外部的保温层采用50mm厚的聚氨酯整体发泡工艺，发泡密度控制在40kg/m³，能够有效减少储水过程中的热量散失，在环境温度0℃左右的工况下，24小时温降不超过5℃。在结构建模过程中，需要重点关注真空管安装孔的翻边高度，

　　翻边高度控制在8mm左右，既能够保证密封圈的安装定位，又不会因为翻边过高导致真空管插入深度不足影响换热效果；同时筒体上的温度传感器安装孔、溢流孔、排污孔的位置需要避开真空管安装位和内部加强筋的位置，保证后续配件安装的操作空间。不同于传统的立式储水结构，卧式筒体的重心更低，在沿海多台风的区域安装时，抗风性能更优，支架的固定点数量可以适当减少，降低屋面防水的施工难度。另外，筒体内部的镁棒安装位设置在端盖的中心位置，方便后期维护更换，不需要拆卸真空管就能完成阳极棒的更换操作，降低后期运维的工作量。在集热阵列的排布上，9支真空管的中心间距统一为80mm，既保证了相邻真空管之间不会出现遮挡，又能在有限的筒体长度上布置足够的集热面积，平衡集热效率和设备整体尺寸的关系。
