轮椅破损替换用结构连接配件

　　日常使用的手动轮椅在长期高频使用场景下，车架连接部位往往会因为反复受力、磕碰或者金属疲劳出现开裂、形变甚至断裂的问题，尤其是靠近轮组与车架衔接的铰接位置，一旦损坏整台轮椅就无法正常使用，直接更换整台轮椅成本较高，单独更换原厂配件往往存在型号匹配难、采购周期长的问题，这类替换结构件就是针对这类维修场景设计的。从实际使用场景来看，这类配件主要适配常规折叠手动轮椅的侧架铰接部位，承担车架折叠转动、轮组支撑受力的核心作用，日常使用中需要承受使用者的体重载荷，同时还要耐受推行过程中路面颠簸带来的交变冲击，因此结构强度是设计时的首要考量。在设计思路上，首先是做了等强度的结构优化，没有采用整块实体的设计，而是在非主要受力区域做了镂空减重处理，

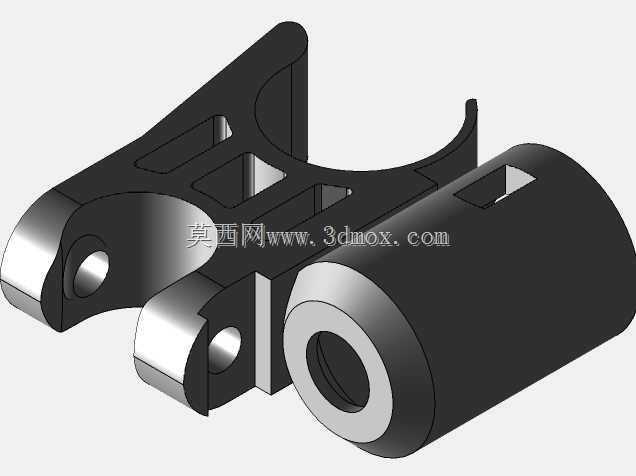

　　既能够降低配件本身的重量，避免替换后轮椅整体重量增加过多影响推行手感，同时又通过加强筋的布局保证了关键受力路径的结构强度，不会因为镂空出现应力集中的问题。从结构细节来看，配件一端设计为带通孔的铰接耳结构，用来和轮椅原有的车架转轴配合，安装时可以直接沿用原有的销轴、卡簧等标准件，不需要额外加工定制连接件；另一端设计为带同轴内孔的筒状支撑结构，用来和轮组的支撑轴衔接，内孔的尺寸公差按照基孔制的间隙配合设计，既能够保证装配时顺利插入，又不会因为间隙过大出现使用时的旷量，避免推行过程中出现异响或者轮组偏摆的问题。在安装边界上，配件的整体外形轮廓完全参照原损坏零件的安装空间做了逆向适配，铰接耳的间距、筒状结构的轴向长度、

　　各个安装孔的中心距都和原厂零件保持一致，替换时不需要对原有轮椅的车架做任何切割、打孔等二次加工，只需要拆除已经损坏的旧零件，将新配件对准安装位装入销轴、锁紧固定件即可完成更换，普通使用者借助简单的扳手、卡簧钳工具就可以完成操作，不需要专业的维修设备。从受力特性来看，结构上的圆弧过渡设计全部做了圆角处理，避免直角位置出现应力集中，在长期交变载荷下不容易出现疲劳断裂，材质适配方面可以采用铝合金压铸或者工程塑料注塑加工，铝合金版本的强度更高，适合体重较大的使用者，工程塑料版本的重量更轻、防锈性能更好，适合日常居家使用的场景。实际使用中，这类替换件除了维修损坏的轮椅之外，也可以作为轮椅改装的加强配件使用，针对部分原厂配件结构强度不足的轮椅，

　　替换这类经过结构优化的配件之后，可以提升车架的整体刚性，减少折叠部位的旷量，延长轮椅的整体使用寿命。在细节处理上，铰接孔的位置设计了衬套安装位，可以加装铜质或者尼龙衬套，长期使用出现磨损之后只需要更换衬套即可，不需要整体更换配件，进一步降低后续的维修成本；筒状支撑结构的端面设计了定位止口，和轮组支架安装之后可以起到周向定位的作用，避免使用过程中配件出现转动移位，保证受力方向始终和设计方向一致，不会出现额外的扭转力矩损坏结构。
