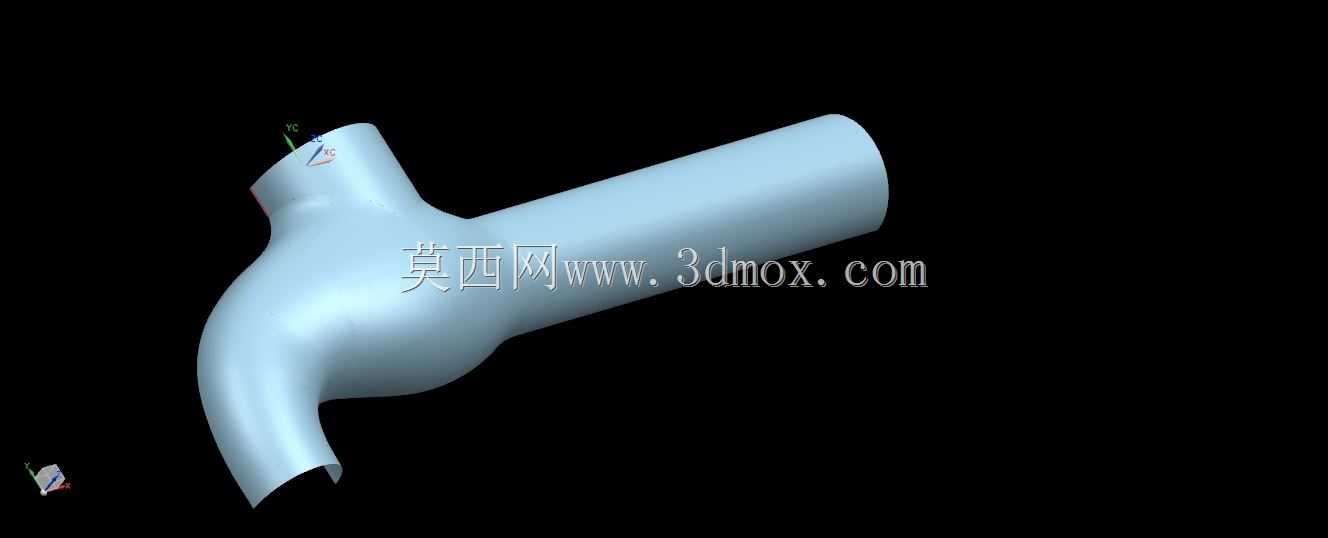

NX环境长抽头曲面结构三维设计

　　日常做通讯类设备配套的管路抽头结构时，经常会遇到长抽头这类异形弯管零件的设计需求，这类零件大多用在通讯基站的信号传输链路配套冷却、气路导通场景里，也有部分衍生结构用在小型通讯终端的内部流体通路中，核心作用是实现不同走向管路之间的平滑过渡导通，同时要保证内壁流道无突变、外壁安装时不会和周边结构件产生干涉。这次做的这个长抽头结构，在建模阶段首先要考虑的是流道的顺滑性，因为通讯设备配套的气路或者冷却回路对压损要求很高，如果弯角位置出现曲面褶皱或者截面突变，很容易造成流体在局部形成涡流，一方面会提升整个回路的压损，导致配套的泵体负载升高，另一方面长期带压运行时，突变位置容易出现应力集中，在设备运输或者长期震动的工况下产生裂纹泄漏。

　　建模时先确定了两端的接口基准，一端是和主路连接的直段接口，另一端是弯折后对接支路的斜向接口，两个接口的中心距按照实际安装边界设定，直段部分的外径和壁厚参考常规通讯设备配套管路的通用规格，保证和现有标准快插接头能够直接适配，不需要额外做转接结构。中间的弯折段没有采用常规的圆弧弯管设计，而是参考了人体工学的过渡曲面做了变曲率处理，一方面是因为设备内部的安装空间有限，常规固定曲率的弯管会突出安装边界，和旁边的信号屏蔽罩产生干涉，另一方面变曲率的曲面结构在做表面处理时，液体或者喷涂介质能够更顺畅地流过表面，不会在固定曲率的凹陷位置残留积液，影响表面处理的最终质量。

　　在做表面处理的结构预留时，特意把所有的棱边都做了R0.3以上的圆角过渡，没有保留尖锐的棱边，因为通讯类设备的零件很多需要做导电氧化或者喷塑处理，尖锐棱边位置的镀层或者涂层厚度很难达到要求，在做盐雾测试时很容易先出现锈蚀，影响零件的使用寿命。同时整个外表面的曲面做了连续性检查，保证G2以上的连续，没有出现曲面接痕，这样在做抛光或者阳极氧化处理时，表面不会出现明显的拼接纹路，外观一致性更好，也能减少表面处理后的挂点残留。

　　安装边界方面，直段接口的端面做了定位止口结构，止口的深度和直径按照配套的密封件尺寸设计，安装时只需要把止口插入主路的对应接口，再用卡箍固定即可，不需要额外做定位调整，能够提升产线的装配效率。弯折后的支路接口轴线和直段接口的轴线夹角经过多次调整，最终确定的角度刚好能避开设备内部的走线槽和电路板固定柱，安装后整个抽头的外轮廓和周边零件的最小间隙保持在2mm以上，既不会因为间隙太小造成装配时刮擦周边零件，也不会因为间隙太大浪费设备内部的宝贵空间。

　　结构强度校核阶段，按照设备运行时的最大工作压力做了壁厚验证，弯折位置的壁厚因为曲面过渡的原因，比直段位置厚0.2mm，刚好抵消弯折成型时可能出现的壁厚减薄影响，保证整个零件各个位置的承压能力一致，不会在弯折位置出现强度薄弱点。同时在直段和弯折段的衔接位置做了局部的加厚处理，这个位置是安装卡箍时的受力位置，加厚之后能够承受卡箍的锁紧力，不会因为长期锁紧出现蠕变变形，导致密封失效。

　　实际生产适配方面，这个结构既可以用在金属材质的机加工或者压铸成型场景，也可以适配工程塑料的注塑成型场景，曲面的拔模角度按照不同材质的成型要求做了预留，注塑生产时不会出现粘模或者脱模困难的问题，压铸生产时也能保证金属液能够顺畅填充整个型腔，不会在弯折位置出现冷隔或者浇不足的缺陷。表面处理的工艺适配性也做了充分考虑，整个结构没有封闭的内腔或者死角，不管是做电镀、氧化还是喷涂，处理液都能够顺利排出，不会在零件内部残留，避免后续使用时残留的处理液流出腐蚀设备内部的其他元器件。
