32毫米规格辐条式行走轮结构设计

　　这类小直径辐条式行走轮，常应用在小型智能移动终端、桌面级小型行走机构、微型探测装置、小型玩具传动结构中，作为整机的行走承载部件，承担整机重量传递、行走滚动减阻、配合轴系完成动力输出的作用。不同于大尺寸重载行走轮，32毫米直径的小规格轮体，在设计时首先要平衡轻量化与结构强度的关系，辐条式的结构选择，就是在保证轮体径向承载能力的前提下，尽可能减少轮体自身重量，降低行走驱动端的负载扭矩需求，适配小型驱动电机的输出特性。从结构细节来看，轮体中心设置有标准轴孔，用于和驱动轴或者从动销轴配合，轴孔周边做了加厚的轮毂结构，避免轴孔位置在反复启停、受径向冲击时出现应力开裂，轮毂向外延伸出五根均匀分布的辐条，辐条采用等强度的变截面设计，

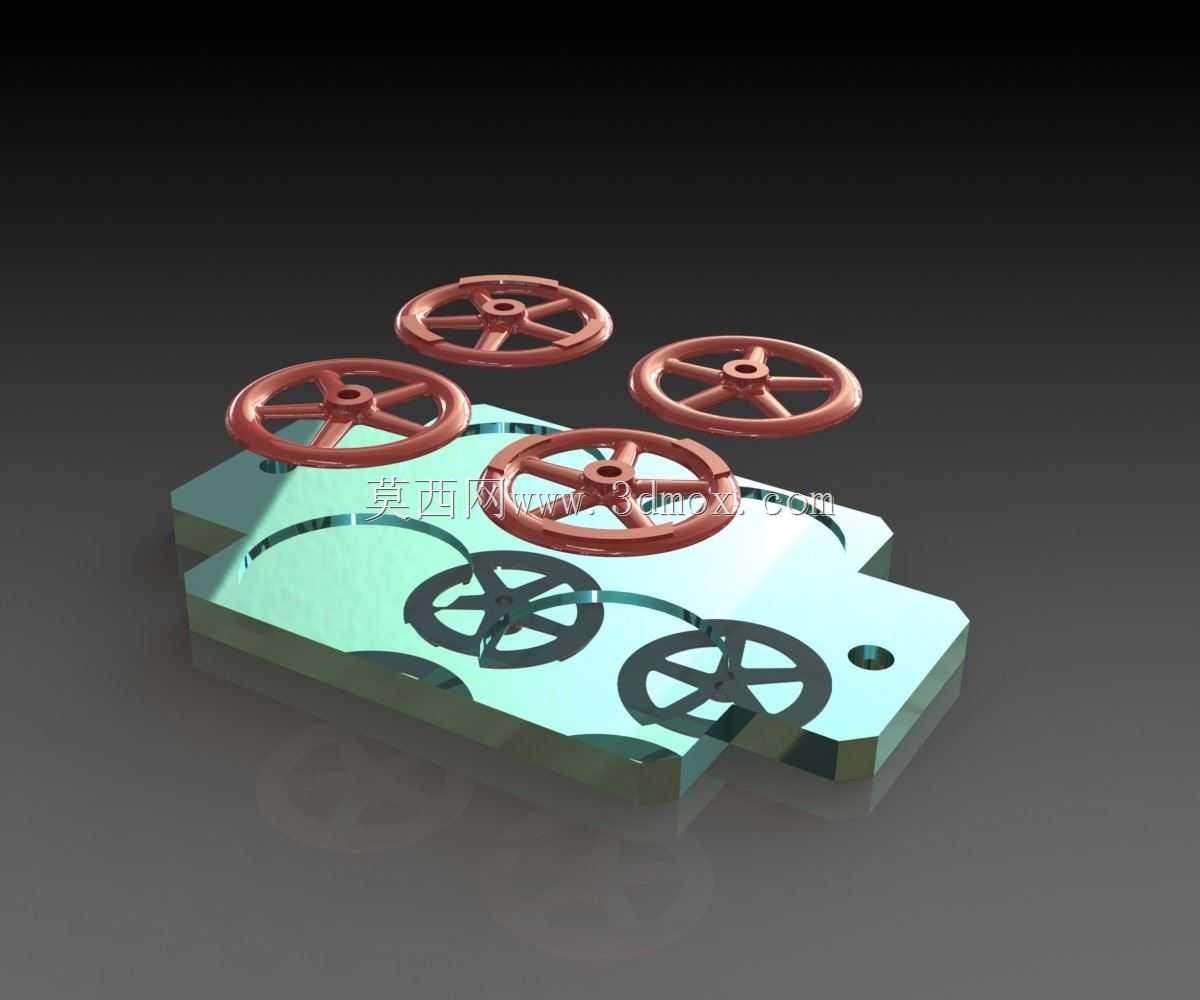

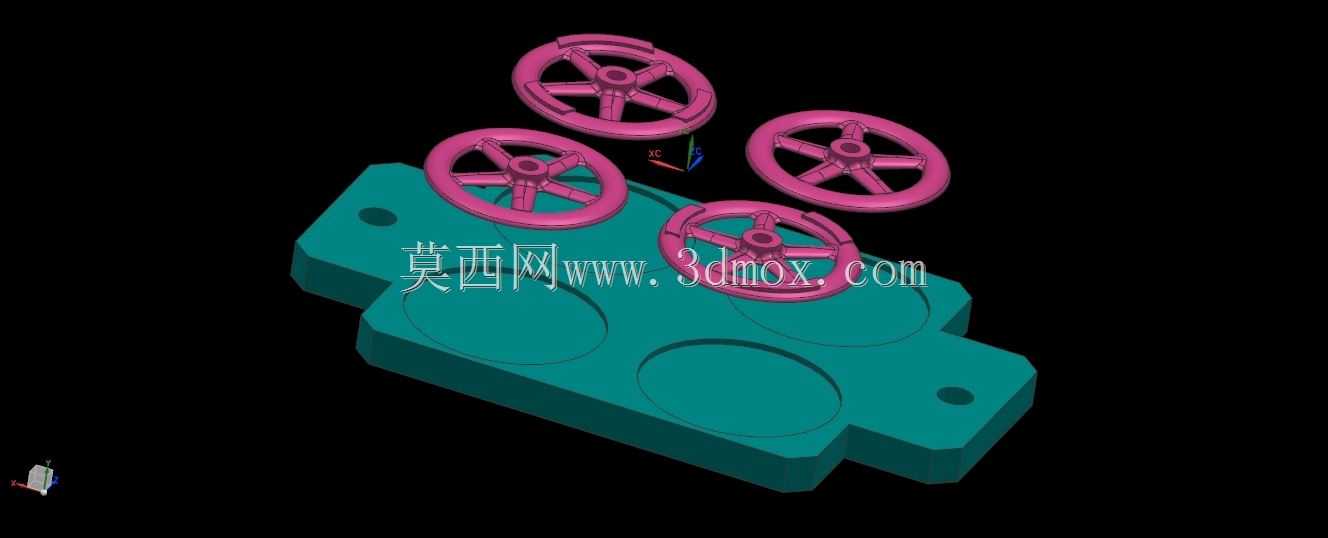

　　靠近轮毂位置厚度更大，向轮缘方向逐渐过渡到均匀厚度，既保证了力的传递路径顺畅，也避免了材料冗余。轮缘位置做了微凸的圆弧面设计，滚动接触时可以减少和接触面的摩擦阻力，同时在遇到微小路面凸起时，能够自动找正行走方向，降低行走过程中的偏摆量。配套的轮体安装基座，采用多工位排布的结构设计，基座上设置有和轮体外径匹配的沉槽，单个基座可以同时容纳四个轮体完成预装定位，沉槽的深度刚好覆盖轮缘的1/3高度，既可以在轮体组装前完成临时定位，也能在批量存储运输时避免轮体之间相互磕碰刮伤辐条结构。基座两端设置有定位销孔，用于在装配工位上和工装夹具快速定位，提升批量组装的效率。在实际选型应用中，这类轮体的安装边界需要重点关注，首先是中心轴孔的配合公差，

　　因为小直径轮体的传动扭矩本身不大，轴孔和销轴的配合选择间隙配合即可，间隙量控制在0.02-0.05毫米之间，既保证转动灵活，也不会因为间隙过大出现行走时的轮体晃动。其次是轮体安装后的轴向窜动量，需要在轴端设置限位挡圈或者轴用卡簧，将窜动量控制在0.1毫米以内，避免轮体在行走过程中出现轴向移位，和周边结构件发生摩擦卡滞。从设计思路层面，这类小规格轮体优先考虑注塑成型的工艺可行性，所有结构都做了拔模斜度处理，辐条和轮毂、轮缘的连接位置都做了圆角过渡，避免注塑成型时出现应力集中导致的缩痕、开裂问题，同时圆角过渡也能提升轮体受冲击时的结构强度，避免尖锐连接位置在受侧向力时出现断裂。在实际应用场景中，这类轮体如果用在小型桌面行走机器人上，

　　需要配合橡胶胎面使用时，可以在轮缘位置预留0.5-1毫米的卡槽，用于卡装橡胶圈，提升行走时的抓地力，减少光滑表面行走的打滑问题；如果用在低速传动的从动轮位置，可以在轴孔位置预装铜套，减少销轴和塑料轮毂的磨损，提升轮体的使用寿命。轮体的径向跳动量在设计时需要控制在0.1毫米以内，避免行走时出现上下颠簸的情况，影响整机行走的平稳性，尤其是搭载有精密传感器的小型移动装置，轮体的跳动量过大会直接影响传感器的采集精度。在做整机结构布局时，需要预留轮体的转动空间，轮缘周边和机架结构的间隙要保持在1毫米以上，避免灰尘、纤维杂物卷入轮体和机架的缝隙中，造成轮体卡滞停转。
