电缆敷设用可调式水平垂直导向辊装置

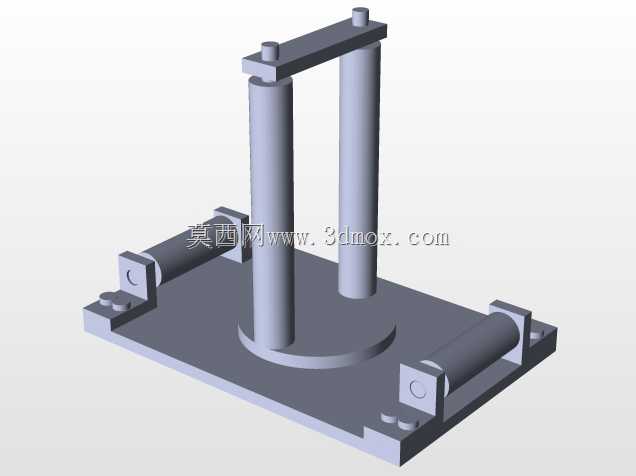

　　在电力、通讯线缆的长距离敷设作业现场，尤其是井下、管廊、桥架这类空间受限的施工场景中，线缆从绞车牵引端到敷设点位的路径往往存在水平转向、垂直抬升的复合走向，普通固定间距的导向辊组无法适配不同线径线缆的弯曲半径要求，很容易出现线缆外皮刮蹭、牵引阻力陡增的问题，严重时还会造成线缆内部芯线拉伤，给后续线路运行留下隐患。这款可调式水平垂直组合导向装置，正是针对这类现场痛点完成的结构设计，整套装置以一块带安装孔位的矩形底板作为承载基础，底板上预留的沉头安装孔可直接通过膨胀螺栓或压块固定在混凝土基础、桥架端面或者临时施工台面上，安装边界可适配多数常规施工点位的固定需求，不需要额外加工复杂的转接底座。装置的垂直导向部分采用双立柱支撑结构，

　　两根平行的垂直圆柱辊通过顶部的连接横梁实现定位，横梁与立柱的配合位置预留了调节余量，可根据待敷设线缆的直径调整两根垂直辊之间的间隙宽度，调整到位后通过端部的紧固件锁止，确保线缆从两辊之间穿过时，既能被有效限制横向窜动，又不会因为间隙过小挤压线缆外护套。垂直辊的底部设置了圆形承托底座，底座与底板之间采用可转动配合结构，当线缆牵引角度出现小幅偏移时，垂直辊组可随线缆走向自适应小角度回转，避免硬摩擦造成的辊体磨损和线缆外皮损伤。在底板的两个相邻侧边，各设置了一组水平布置的导向辊，这两组水平辊分别对应垂直转向和水平转向的线缆导入导出方向，辊体采用两端带轴承座的支撑结构，转动阻力小，可承受线缆牵引过程中产生的径向压力，

　　轴承座与底板之间通过螺栓固定，可根据现场走线需求微调安装位置，适配不同的进线角度。实际作业时，绞车牵引的线缆先经过一侧水平导向辊完成方向校正，再进入双垂直辊之间的导向通道，最后从另一侧水平导向辊引出，整套结构可同时完成水平方向的走线限位和垂直方向的高度过渡，不需要在现场叠加多组独立导向架，大幅减少了施工临时设施的搭建工作量。设计过程中针对不同线径的适配需求做了充分考量，垂直辊的可调范围覆盖了常规通讯电缆、低压电力电缆的常用直径区间，辊体表面做了光滑圆角处理，没有尖锐棱角，避免刮伤线缆护套；所有转动部位均采用密封式轴承结构，可适应施工现场多粉尘、潮湿的作业环境，减少日常维护频次。底板的厚度经过载荷校核，

　　可承受大截面线缆牵引时产生的侧向拉力，不会出现底板变形导致辊体卡滞的问题；整体结构没有复杂的异形零件，所有零部件均可采用常规机加工工艺制作，加工成本低，后期更换易损件也十分方便。在管廊电缆敷设作业中，这类组合导向装置通常布置在桥架转角、竖井出入口等位置，相比传统的固定导向架，可调结构能减少不同线径施工时的工装更换次数，单组装置即可覆盖一个作业段的多规格线缆敷设导向需求，有效降低施工辅助工装的投入成本，同时也能减少线缆牵引过程中的阻力波动，让绞车牵引过程更平稳，降低施工人员的操作难度。
