可调节式电缆敷设支撑牵引辊结构

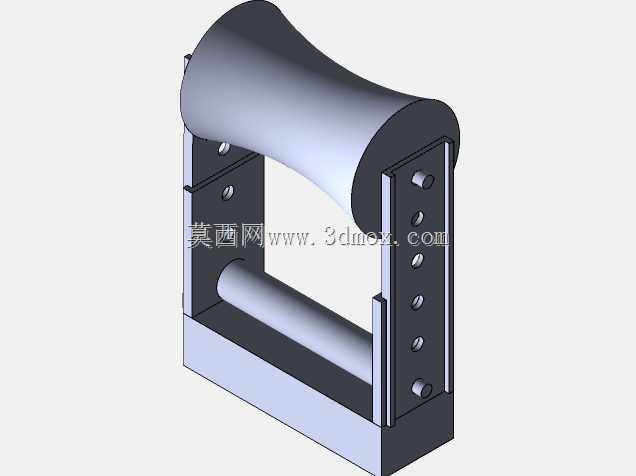

　　在电力线缆敷设、通讯线缆布放的现场施工场景中，线缆从绞盘机牵出后，往往会因为出线角度、牵引路径的高差变化出现剐蹭、卡滞，甚至因硬弯折造成线芯损伤、外护层破损的问题，这类牵引支撑辊就是为解决这类现场痛点设计的专用导向支撑部件。不同于常规固定宽度的电缆滚轮，这款结构的核心设计点在于两侧支架的可调式连接结构，支架立板上加工有等距排布的调节孔位，可根据待牵引线缆的实际外径尺寸，调整上方凹面滚轮与下方水平托辊之间的间距，适配不同线径的电缆、光缆牵引需求，避免线缆在牵引过程中从滚轮槽位脱出，同时保证滚轮与线缆外护层的接触面积均匀，不会因局部压强过大压伤线缆护套。从结构组成来看，整个部件分为底部安装底座、两侧立式支撑支架、上部凹面导向滚轮、

　　下部水平托辊四个核心部分，上部滚轮采用中间内凹的腰鼓形曲面设计，曲面弧度匹配常见圆形线缆的外轮廓，牵引过程中线缆可自然落在曲面最低位置，不会出现左右偏移剐蹭支架的情况；下部托辊采用平直圆柱面设计，主要承担线缆的下部承托，当线缆从下方穿入时也能提供顺滑的滚动支撑，减少牵引过程中的滑动摩擦阻力。安装边界方面，底部底座为平板式结构，预留有螺栓安装孔位，既可以在地面施工时通过膨胀螺栓固定在混凝土地面、临时施工平台上，也可以根据布线路径的需求，倒置安装在隧道顶板、室内天花板的预埋构件上，实现高位线缆的导向牵引，适配桥架布线、穿管布线、直埋布线等多种施工场景的支撑需求。设计过程中重点考虑了现场施工的拆装便捷性，所有连接部位均采用螺栓紧固结构，

　　没有焊接固定的不可拆部位，现场调整辊间距时不需要额外的专用工具，只需松开对应孔位的紧固螺母，调整支架的相对位置后重新穿入螺栓紧固即可完成调节，单人工况下两分钟内即可完成尺寸适配调整，能够匹配施工现场快速切换线缆规格的作业节奏。受力层面，两侧支架采用槽型折弯结构，相比平板式立板拥有更好的抗侧弯刚度，当大截面粗电缆牵引时，支架不会因为侧向拉力出现变形外张的情况，保证滚轮的转动同轴度，避免滚轮卡滞增大牵引阻力；滚轮内部预留有标准轴承安装位，转动副采用间隙配合设计，即使施工现场有泥沙、灰尘溅入，也不会出现滚轮抱死的情况，能够在户外露天、隧道潮湿等复杂施工环境下保持稳定的转动性能。实际使用中，这类牵引辊通常会沿线缆牵引路径间隔排布，

　　根据转弯角度、路径高差调整安装位置与安装朝向，将线缆与地面、墙体、桥架边缘的滑动摩擦全部转换为滚轮的滚动摩擦，大幅降低绞盘机所需的牵引拉力，同时减少线缆外护层的磨损概率，尤其在长距离大截面电缆敷设作业中，合理布置这类可调牵引辊，能够有效降低施工人员的劳动强度，减少线缆敷设过程中的质量隐患。不同于市面上常见的固定式电缆滚轮，这款结构的可调设计让单个部件能够覆盖更宽的线缆规格范围，施工单位不需要配备多种不同槽宽的滚轮来适配不同线径的线缆，减少了现场施工辅具的携带数量与仓储成本，同时底座的多场景安装设计，让同一部件可以适配地面支撑、顶部吊装、侧面壁挂等多种安装方式，应对施工现场复杂的布线路径需求。
