双槽式起重吊装滑轮构件结构设计

　　该构件属于起重吊装作业场景下的核心受力传动部件，主要配套在手动葫芦、小型起重吊具、索道牵引装置以及轻型物料输送线的转向节点上，承担钢丝绳导向、载荷传递、改变施力方向的核心作用，在车间小件吊装、户外设备安装、仓储物料转运、影视威亚架设等需要小吨位载荷转向的场景中应用广泛，可适配直径6-10mm的钢丝绳，单组额定承载范围覆盖0.5t-2t的轻载作业需求。

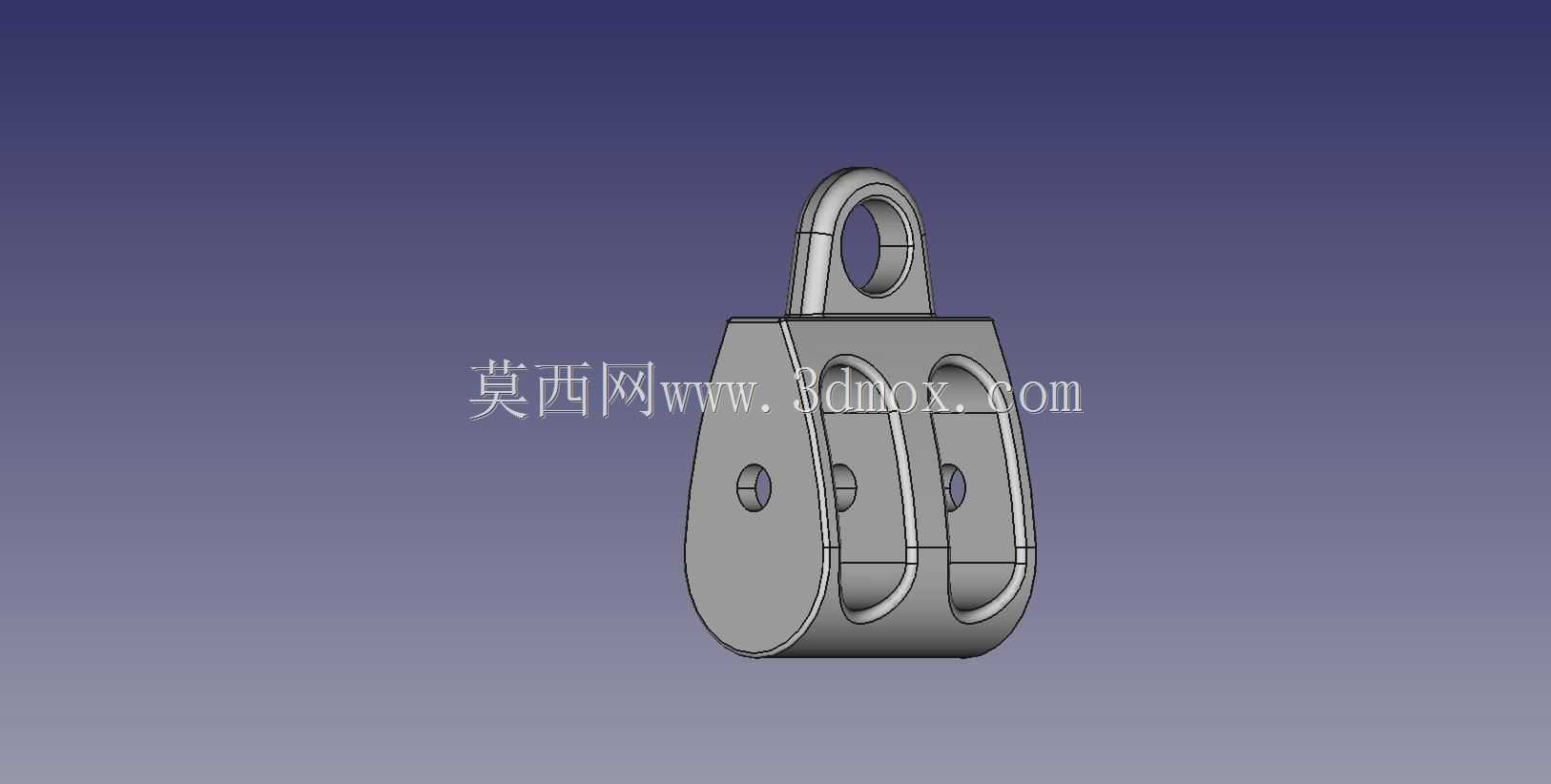

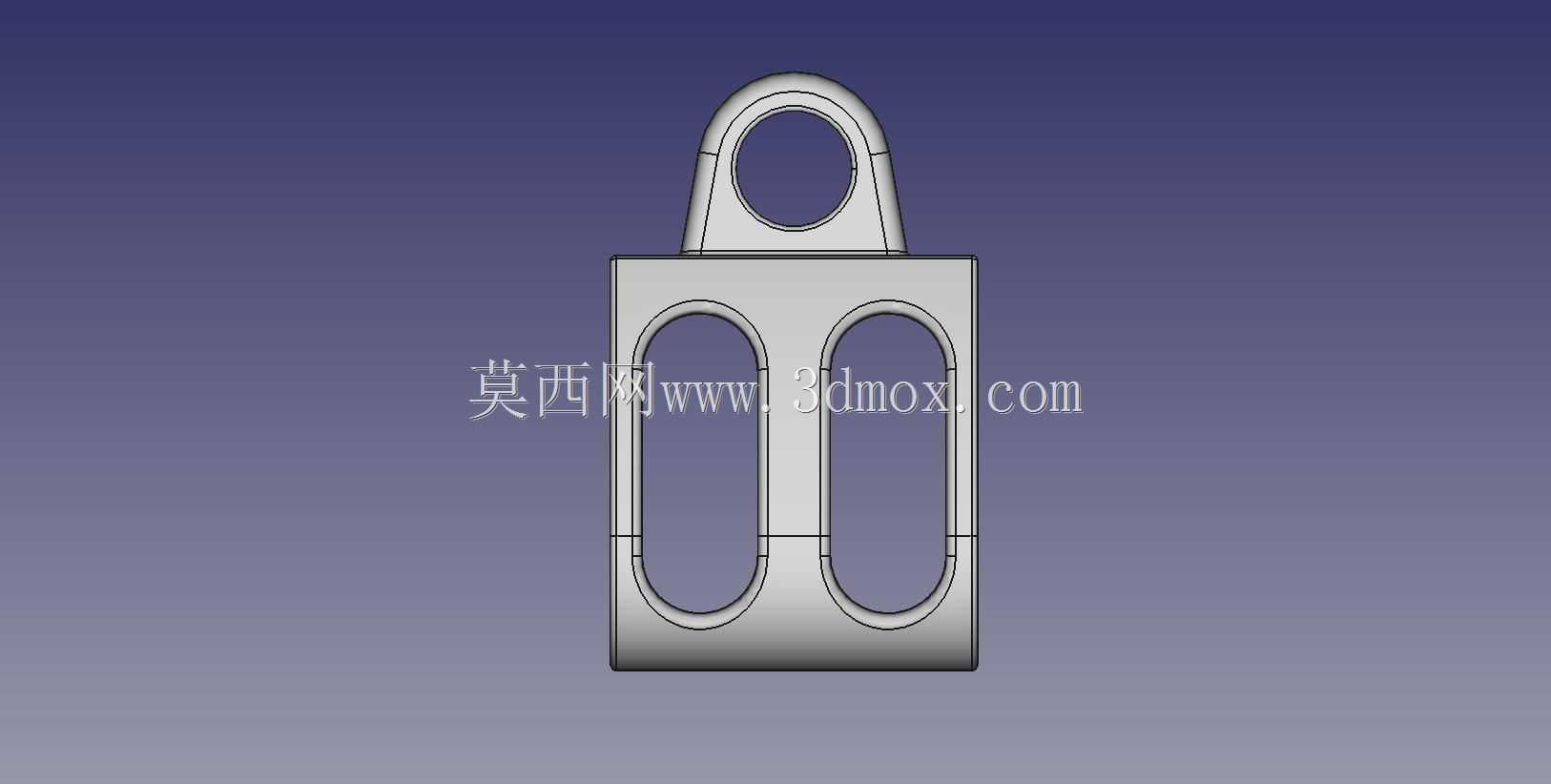

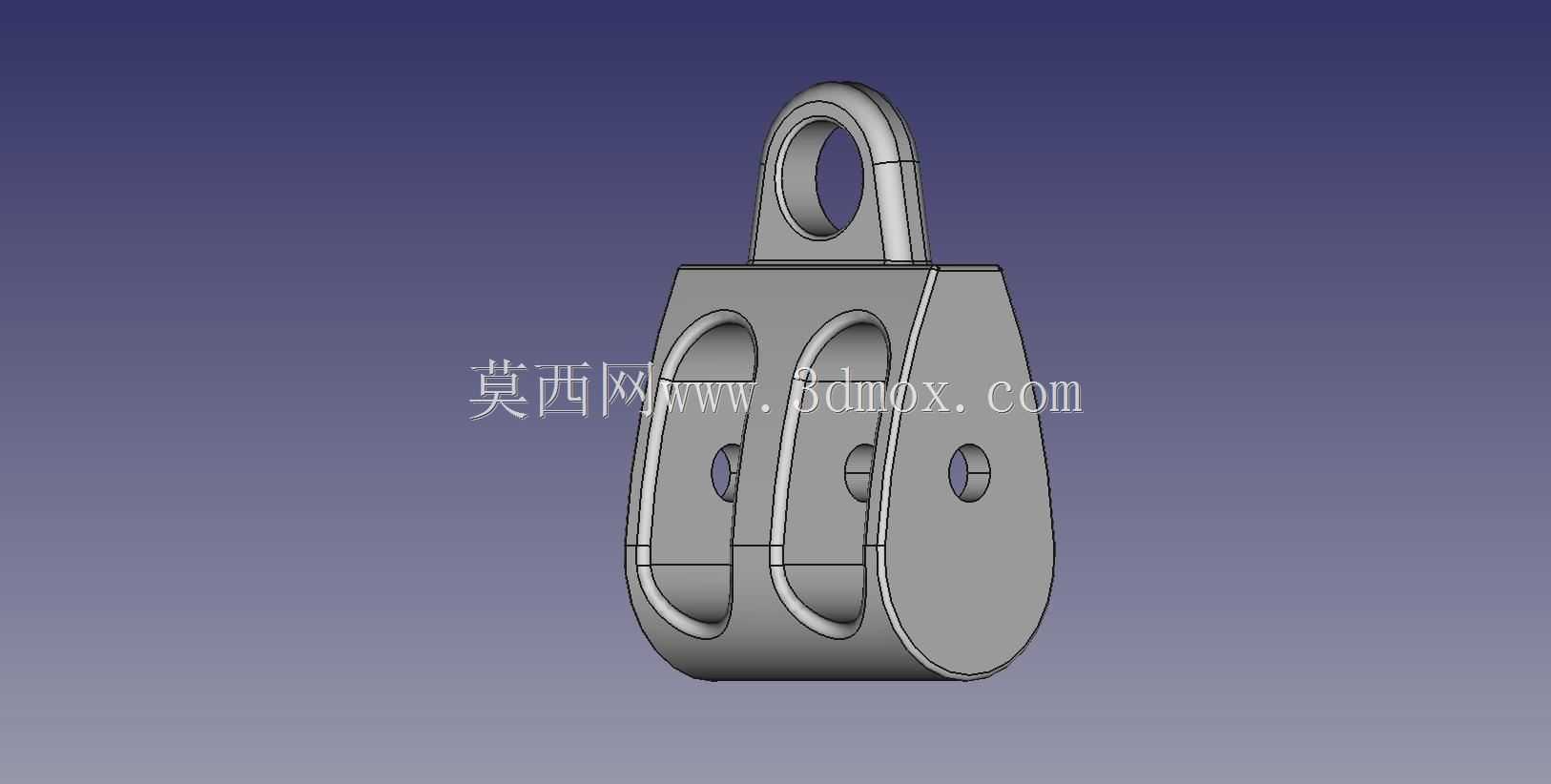

　　从结构设计逻辑来看，整体采用对称式布局，顶部设置单吊耳结构，吊耳中心开设贯通式安装孔，孔位做了倒圆角处理，避免装配后销轴与孔口出现应力集中，同时吊耳与主体壳体的衔接位置做了大圆弧过渡，将吊装时的拉应力均匀分散到壳体两侧，避免直角衔接处的应力断裂风险。主体壳体为半封闭盒式结构，内部设置两道平行的隔板，将内腔分隔为两个独立的绳槽腔，可同时容纳两根钢丝绳独立运行，避免双绳作业时出现跳绳、干涉、磨损的问题；每个绳槽腔对应位置开设横向销轴孔，用于安装滑轮轴与滑轮体，孔位同轴度公差控制在0.02mm以内，保证滑轮转动时无卡滞、偏磨问题。壳体外侧对应销轴孔的位置设置沉台结构，既可以对滑轮轴进行轴向定位，防止作业过程中销轴窜动脱出，也能减少壳体外侧的突出结构，避免吊装时与周边障碍物发生剐蹭。

　　从安装边界与尺寸适配角度，该构件整体宽度控制在80mm以内，总高度不超过150mm，厚度方向尺寸为45mm，属于紧凑型双槽滑轮结构，可在狭窄的吊装空间内完成装配，不需要预留过大的操作间隙。顶部吊耳的安装孔直径为12mm，可适配M10-M12的连接销轴或者卸扣，与上部吊点的连接适配性较强；侧面的滑轮轴安装孔直径为8mm，配套标准滑轮轴即可完成装配，不需要额外定制非标连接件。绳槽的曲率半径按照适配钢丝绳直径的1.1倍设计，既可以保证钢丝绳在槽内顺畅滑动，也能避免绳槽过窄挤压钢丝绳导致的断丝、磨损加剧问题，同时绳槽边缘做了圆弧倒角，防止钢丝绳偏斜时被棱边切割损伤。

　　在实际使用过程中，该构件的半封闭壳体结构可以对内部的滑轮与钢丝绳形成一定的防护，减少作业环境中粉尘、碎屑进入绳槽导致的滑轮卡滞，同时壳体两侧的平面结构可以作为安装定位面，在需要固定导向的场景下，可直接通过压板将壳体固定在设备机架上，作为固定导向滑轮使用，不需要额外设计安装支架。设计过程中对整体受力路径做了优化，所有受力方向的截面都做了等强度处理，在保证整体承载能力满足额定载荷1.5倍安全系数的前提下，尽可能削减了非受力区域的材料厚度，降低构件整体自重，减少吊装过程中的无效载荷。双槽独立的设计也支持两种作业模式，既可以穿入单根钢丝绳实现双倍省力的滑轮组功能，也可以同时穿入两根独立钢丝绳，实现两个点位的同步牵引或者载荷平衡，适配更多复杂的吊装作业需求。
