带颈法兰式车床加工轴套连接件

　　这类带颈法兰结构的轴套连接件，在低压流体输送管路、小型设备传动轴端定位场景中十分常见，日常在小型泵站的管路对接、台式钻床的主轴护套安装、普通输送线的辊筒端固定工位都能见到它的身影。从实际使用角度看，它的核心作用是实现两段同轴部件的刚性对接，同时依靠法兰盘上的均布安装孔完成周向固定，避免轴套在运行过程中出现轴向窜动或者周向转动的问题。

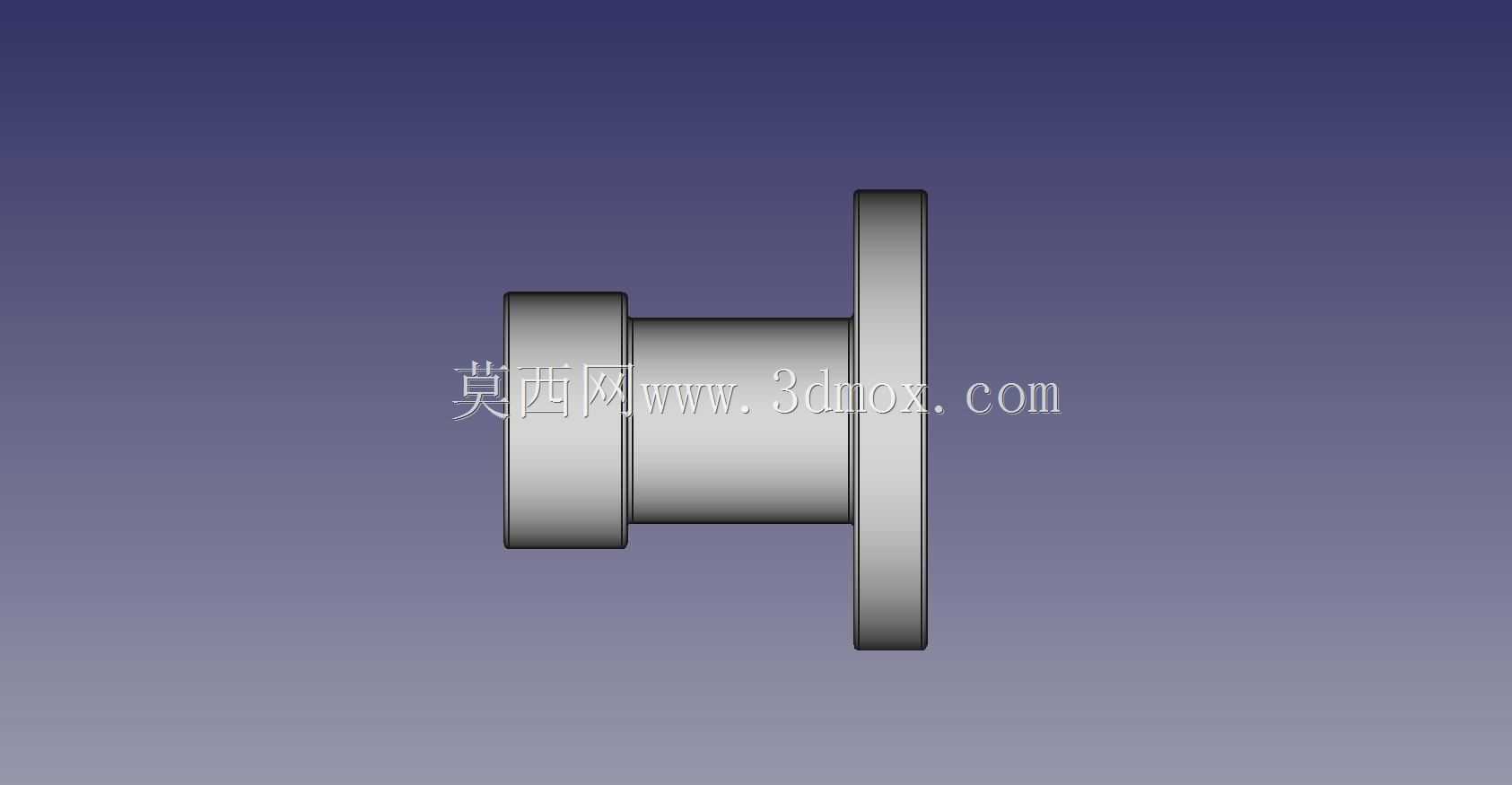

　　设计这类零件的时候，首先要考虑的是车床加工的工艺可行性，整个零件的所有回转面都可以在普通卧式车床上一次装夹完成粗精加工，不需要额外安排铣削、镗削的复杂工序，法兰盘上的三个安装孔可以后续通过钻床配钻，也可以根据装配需求在安装现场配作，能大幅降低单件加工的成本。从结构细节来看，一端的圆筒部分是核心的配合段，内孔需要和对接的轴类或者管件保持合适的配合公差，如果是用于转动部件的护套，内孔和轴之间要预留足够的间隙容纳润滑脂，同时避免和运动部件发生干摩擦；如果是用于管路对接，内孔的通径要和对接管路的内径保持一致，减少流体输送过程中的阻力损失，避免通径突变造成的紊流、压降问题。

　　法兰盘的厚度设计需要匹配安装时的螺栓压紧力，不能因为螺栓锁紧就出现法兰盘变形，导致密封面或者贴合面出现间隙。三个安装孔采用120度均布的排布方式，相比四孔法兰在小尺寸规格下更节省安装空间，同时能保证周向固定的受力均匀，不会因为单侧受力出现连接件偏斜的问题。圆筒和法兰盘衔接的位置做了小尺寸的过渡圆角，一方面是避免车削加工时的应力集中，防止零件在热处理或者受力过程中从衔接位置断裂，另一方面也能减少装配时和对接部件的干涉，让法兰端面能完全贴合安装基准面。

　　实际选型使用的时候，要先确认配合段的外径和内孔尺寸是否匹配对接部件的安装空间，圆筒段的插入深度要足够，保证对接之后的同轴度，不能出现插入深度过短导致的对接偏斜。法兰盘的外径要大于安装位置的沉孔或者避让槽尺寸，保证法兰端面有足够的压紧接触面积，安装时三个螺栓的锁紧力矩要保持一致，避免因为力矩不均造成法兰盘偏斜，导致轴套和对接部件不同轴，加剧运转过程中的磨损。如果是用于有密封要求的管路场景，法兰端面可以根据需求加工密封槽，加装O型密封圈或者密封垫片，不需要额外改动零件的主体结构就能满足低压密封的需求。

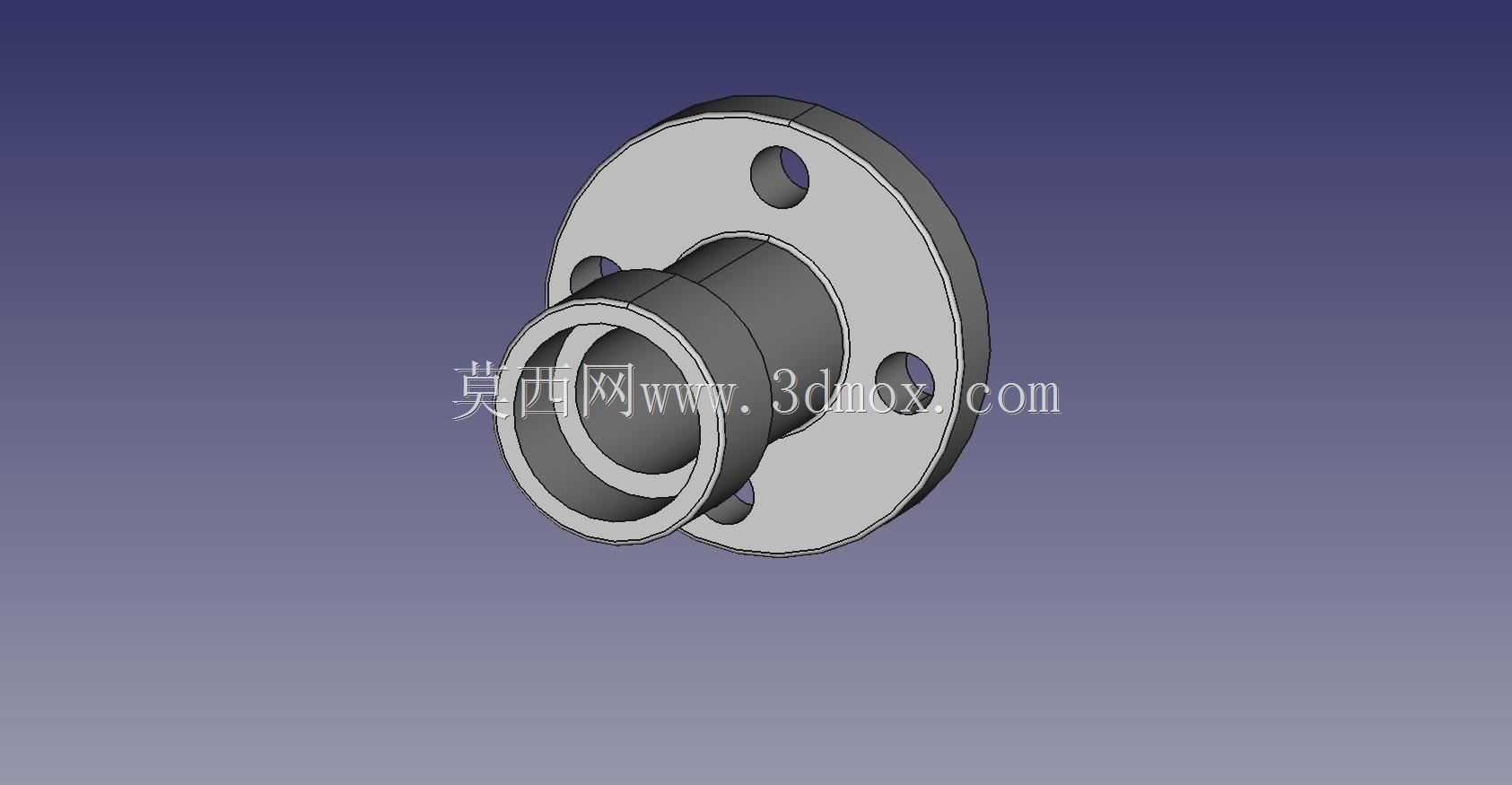

　　这类零件的结构没有复杂的曲面或者特殊结构，建模过程中只需要通过回转特征就能完成主体造型，安装孔通过圆周阵列即可快速生成，后续如果需要调整尺寸适配不同的安装场景，只需要修改回转草图的对应尺寸参数，就能快速生成新的规格模型，不需要重新搭建特征结构，对于做设备改造、简易工装设计的工程师来说，这类通用结构的模型可以直接调用，大幅缩短设计建模的时间。在实际加工环节，因为全部是回转面，普通车工不需要复杂的工装夹具就能完成加工，单件小批量生产的时候响应速度很快，遇到设备抢修、临时改造的场景，能快速加工出适配的零件替换，减少设备停机的时间。
