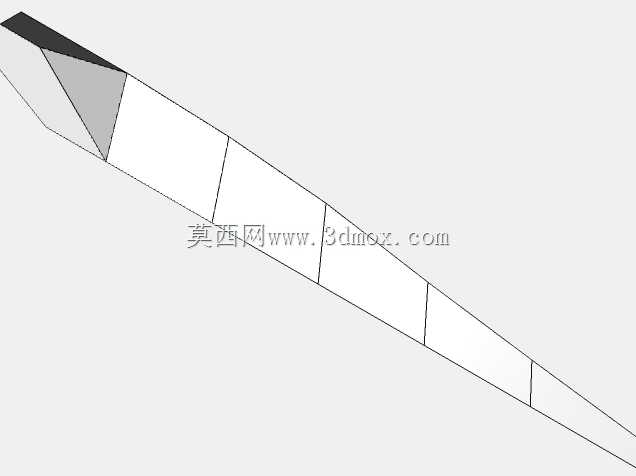

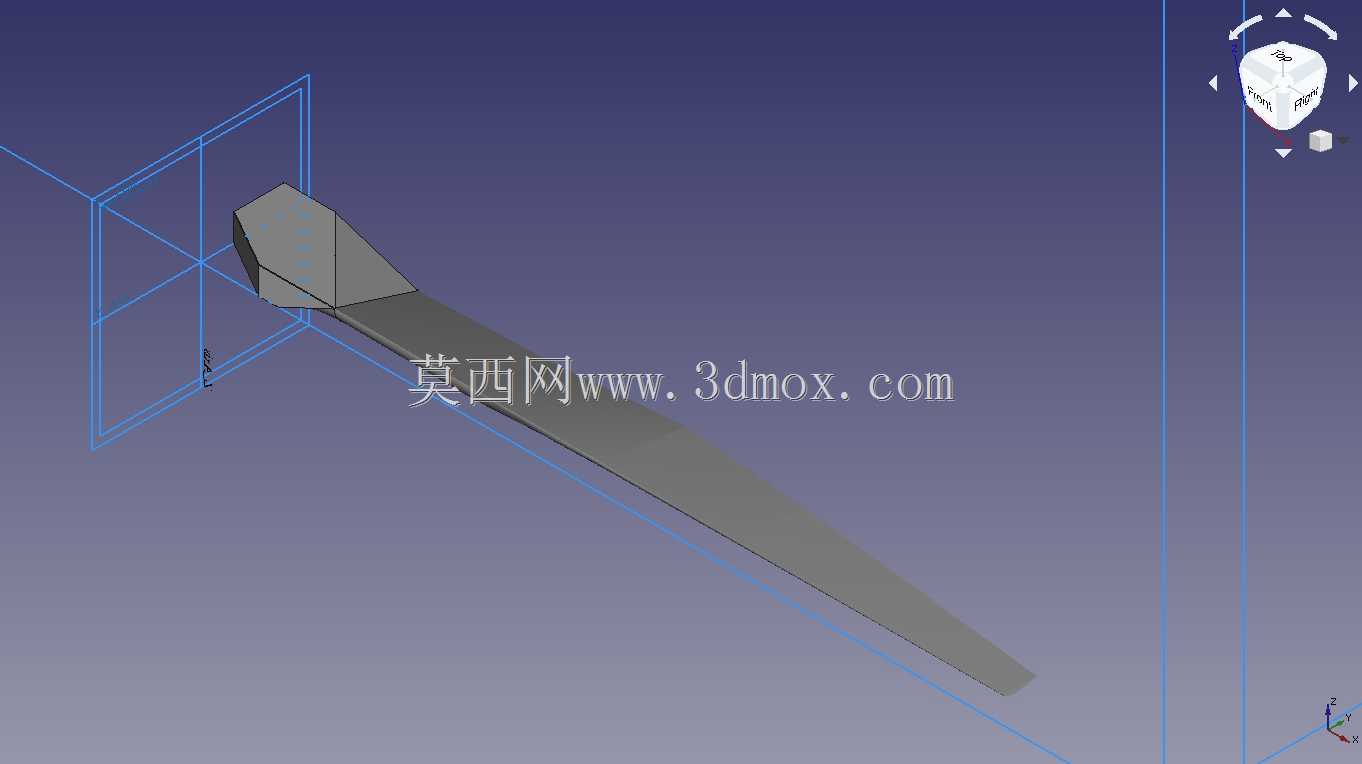

1200mm跨度水平轴风力涡轮叶片结构

　　在分布式离网风电系统的实际落地场景中，小功率水平轴风力涡轮的叶片设计直接决定了整机的风能捕获效率与运行可靠性，尤其是面向手动制造、非工业化量产的小型风电项目，叶片的结构合理性、加工可行性往往比极致的气动效率更具实际工程价值。这款1200mm跨度的水平轴风力涡轮叶片，正是针对低风速区域离网供电场景开发的核心做功部件，适配户用离网供电、小型野外监测站点供电、偏远地区微型供电系统等实际应用场景，能够在常规自然风况下将风的动能稳定转化为风轮旋转的机械能，为后续的发电单元提供稳定的动力输入。

　　从功能特性来看，该叶片采用适配低风速启动的翼型设计，叶根区域做了结构强化处理，能够承受风轮旋转过程中的离心载荷与突发阵风带来的冲击载荷，叶尖区域做了修型处理，可降低旋转过程中的叶尖涡流损失，提升整体风能利用效率。叶片整体的扭角分布沿展向渐变，从叶根到叶尖的安装角逐步减小，匹配不同展向位置的线速度差异，让叶片各段都能处于较优的攻角区间，避免局部失速带来的效率下降与振动问题。在实际运行中，三叶片组配套安装后，风轮的动平衡特性较好，运行过程中的振动幅度可控，能够降低对主轴、轴承等传动部件的疲劳损伤，延长整机的维护周期。

　　设计思路上，这款叶片充分考虑了非工业场景下的手动制造可行性，没有采用复杂的曲面变厚度结构，而是将翼型截面的过渡做了平顺化处理，既保留了水平轴叶片的核心气动特征，又降低了手工加工时的成型难度，不需要高精度的工业模具即可完成制作，适合小型项目的自制需求。叶片的安装接口位于叶根端面，采用平面贴合加周向定位的结构，能够与常规小型风力涡轮的轮毂直接适配，安装时不需要额外制作复杂的转接结构，现场装配的操作门槛较低。

　　从外形尺寸与安装边界来看，叶片的展向总跨度为1200mm，单只叶片的最大弦长位于靠近叶根的三分之一展向位置，向叶尖方向弦长逐步收窄，整体投影轮廓符合小型水平轴风电叶片的常规尺寸比例。安装时，三只叶片呈120度均布在轮毂上，风轮的整体旋转直径为2400mm，安装时需要预留足够的旋转扫掠空间，避开周边的遮挡物与构筑物，保证进风面的气流均匀性，同时要确保叶片旋转过程中与塔架、机舱外壳的安全间隙，避免运行过程中发生碰擦。叶根的连接孔位采用标准化的均布设计，能够适配同功率等级的常规小型风力涡轮轮毂，不需要对现有轮毂进行二次加工即可完成替换安装，对于老旧小型风电机组的叶片损坏替换场景也具备较好的适配性。

　　在实际工程应用中，这类小尺寸水平轴风电叶片的适用场景十分广泛，除了常规的户用离网风电系统，还可用于风光互补路灯的供电单元、野外水文监测站的独立供电系统、牧区小型定居点的辅助供电系统等场景，这类场景往往不具备大型风电设备的运输与安装条件，手动可制造、易安装维护的叶片结构能够大幅降低项目的落地成本。叶片的结构设计兼顾了气动效率与结构强度，在常规的10-15m/s额定风速下能够稳定输出功率，在25m/s以内的大风工况下，叶片的结构强度能够承受对应的风载荷，不会出现断裂、变形等失效问题。同时，叶片的重心沿展向分布经过优化，单只叶片的静平衡特性较好，组装成风轮后不需要做大量的动平衡校正工作，即可实现平稳运行，这对于缺乏专业动平衡校正设备的现场安装场景来说，能够大幅降低安装调试的难度。
