车库门专用锁定L型手柄钥匙结构

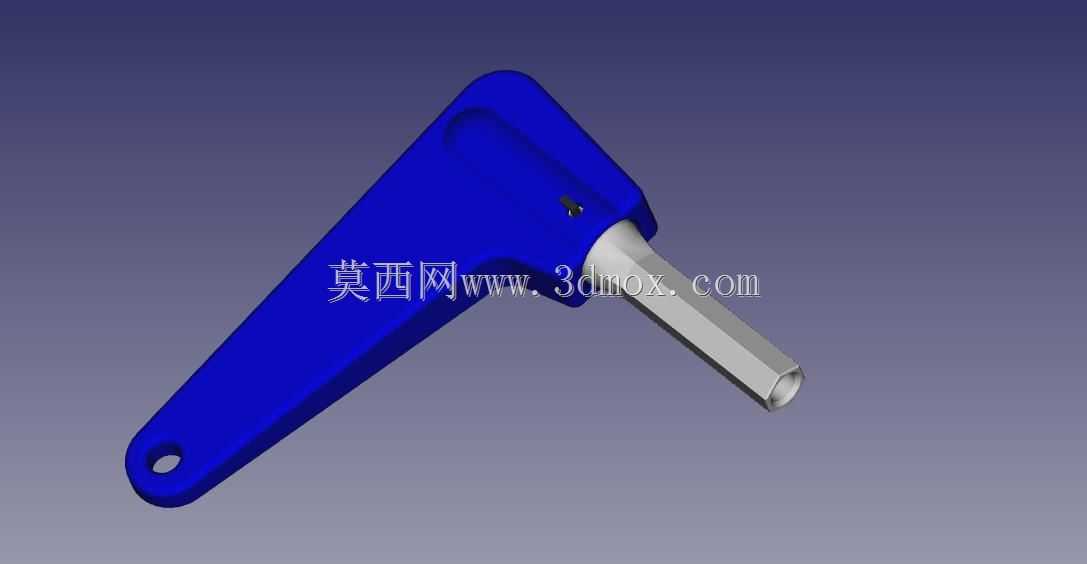

　　在民用建筑附属五金构件领域，车库门的手动锁止操作一直存在操作力矩不足、施力角度受限的实际痛点，常规直柄钥匙在转动厚重车库门锁舌时，往往因为力臂长度不足，需要操作人员施加较大的腕部扭力，遇到锁体润滑不足、门体轻微变形的场景，甚至会出现钥匙弯折、锁芯扭损的故障。这款L型结构的车库门锁定钥匙，正是针对这类实际使用场景做的定向结构优化，整体采用弯折式一体布局，长段作为握持手柄，短段作为插入锁芯的工作段，通过90度左右的弯折角度，将操作人员的手部施力点从锁芯轴线位置偏移出去，大幅提升转动时的力臂长度，实际操作时仅需施加较小的握力就能带动锁舌完成伸缩动作，哪怕是冬季低温下锁体润滑脂粘度上升、门体密封条硬化导致启闭阻力增大，也能顺畅完成锁止与解锁操作。

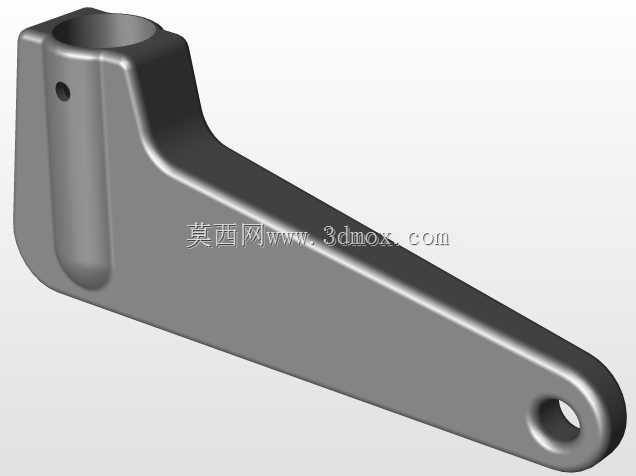

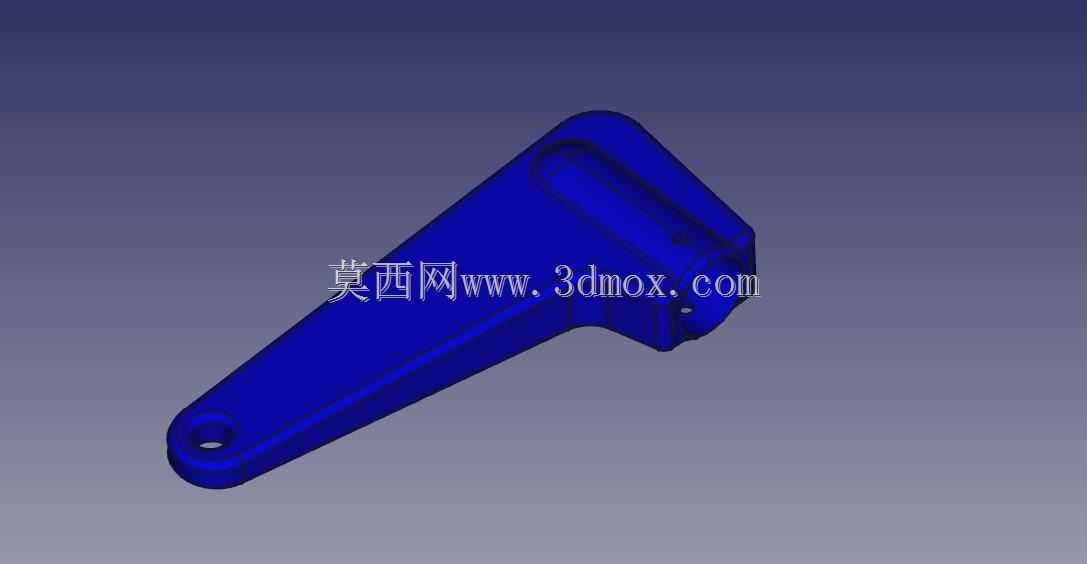

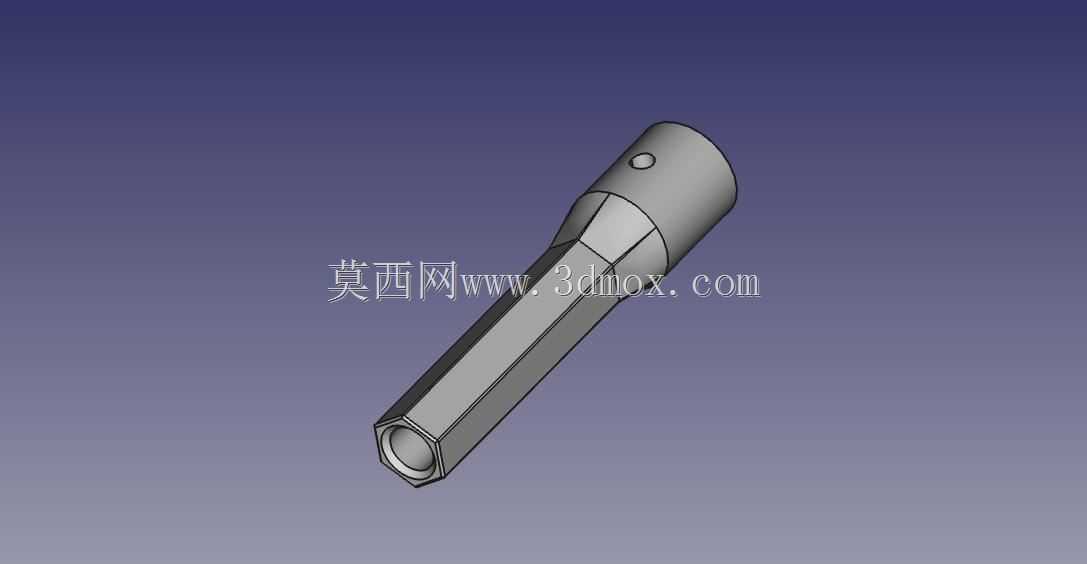

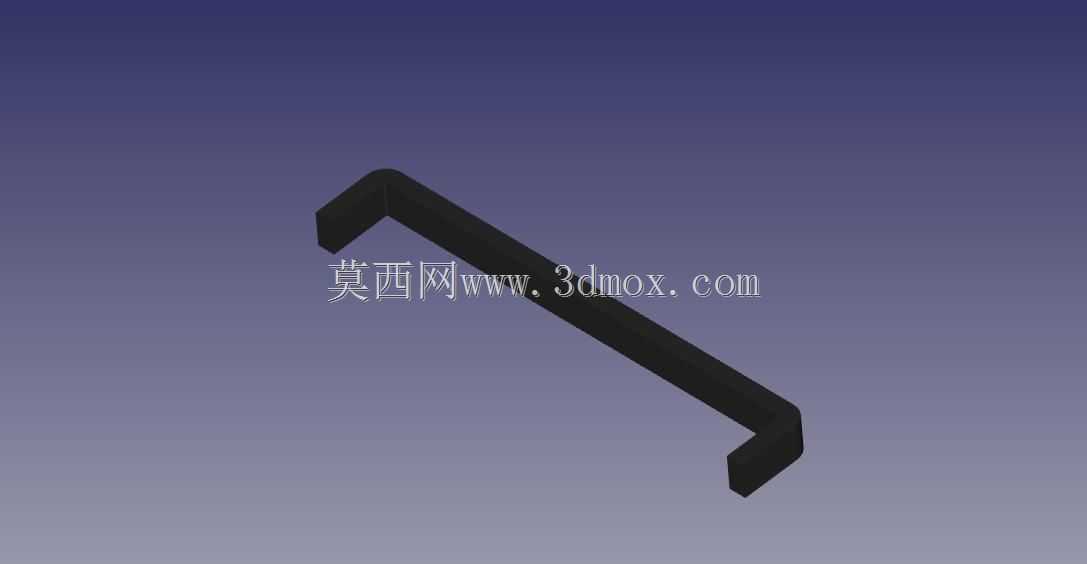

　　从结构组成来看，整个构件分为三个功能独立的部分：握持手柄段采用符合人体工学的变截面设计，整体轮廓做了大圆角过渡，没有尖锐的棱角，握持时不会硌压手掌，手柄末端开设的小圆孔可用于穿挂钥匙环，方便和其他家用钥匙归集携带，也能在闲置时挂在墙面挂钩上收纳，避免随手放置遗失。插入锁芯的金属工作段采用六边形截面设计，和常规车库门锁芯的内六角插孔完全匹配，插入后不会出现周向打滑的问题，金属段和塑料手柄的连接位置做了埋入式嵌装结构，金属段的根部完全嵌入塑料手柄内部，嵌合位置还做了止转卡位，长期承受扭转力矩也不会出现手柄和金属杆相对转动、松脱的问题。用于锁定金属杆位置的弯曲钢丝，属于装配定位构件，在金属杆插入手柄的预设深度后，将弯曲钢丝卡入手柄对应的卡槽和金属杆的定位凹点内，就能限制金属杆的轴向窜动，避免使用过程中金属杆从手柄内滑脱，这种装配方式不需要额外的粘接剂或者紧固件，装配工序简单，后期如果金属段出现磨损，也能快速拆卸更换，降低维护成本。

　　设计过程中首先考虑的是操作力矩的匹配，常规家用车库门锁的转动阻力矩一般在1.2N·m到2.5N·m之间，成年人单手握持施力的舒适力矩范围在0.8N·m到3N·m之间，因此将手柄的有效力臂长度设置在80mm到100mm区间，这样操作人员仅需施加15N到30N的握力就能覆盖所有常规工况的阻力需求，不会出现力臂过长导致钥匙过于笨重、携带不便，也不会因为力臂过短导致操作费力。手柄的截面轮廓参考了手动螺丝刀的握持形态，靠近弯折位置的截面更宽，向末端逐渐收窄，握持时手掌的受力分布更均匀，长时间操作也不会产生明显的压痕。金属工作段的直径和长度匹配市面上主流的民用车库门锁芯尺寸，插入深度控制在25mm到30mm之间，既保证足够的啮合长度传递扭矩，也不会因为插入过深顶到锁芯内部的弹性构件。

　　安装使用层面，这款钥匙不需要额外的配套安装附件，使用时直接将金属工作段插入车库门外侧的锁芯插孔内，握持蓝色手柄段沿周向转动90度即可带动锁舌完成锁止，反向转动即可解锁，操作逻辑和普通钥匙完全一致，不需要额外的学习成本。因为整体结构没有复杂的活动构件，日常使用中基本不需要特殊维护，仅需定期擦拭金属段表面的浮尘、污渍，避免水渍长期附着导致锈蚀即可。手柄采用的工程塑料材质具备较好的耐候性，在-20℃到60℃的环境温度区间内都能保持足够的结构强度，不会因为夏季车内高温暴晒出现变形，也不会因为冬季户外低温出现脆裂，完全适配户外车库、半地下车库等不同使用场景的环境要求。

　　从建模实现的角度看，整个构件的曲面过渡都采用了等半径圆角和渐变曲率过渡，没有出现曲率突变的位置，既保证了握持的舒适度，也能在注塑生产时让塑料熔体在型腔内流动更顺畅，减少注塑缺陷的产生。金属段和塑料手柄的嵌合位置做了0.1mm的过盈配合设计，加上弯曲钢丝的轴向定位，装配后的整体结构同轴度误差控制在0.05mm以内，插入锁芯时不会出现卡滞、偏斜的问题。整个模型的结构拆分完全符合实际生产的装配逻辑，没有出现无法脱模、无法装配的干涉结构，可直接用于手板验证或者小批量生产的结构参考。
