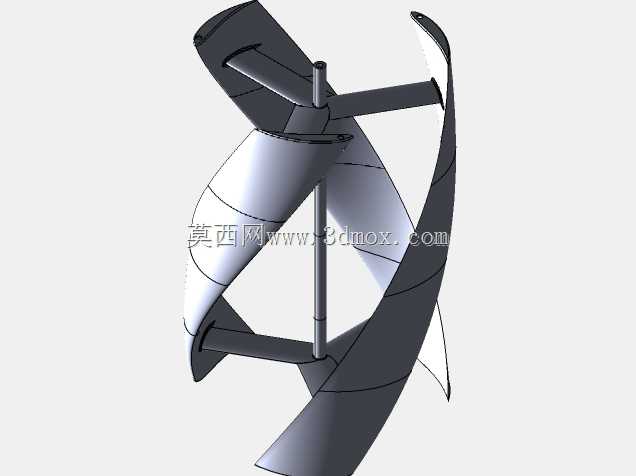

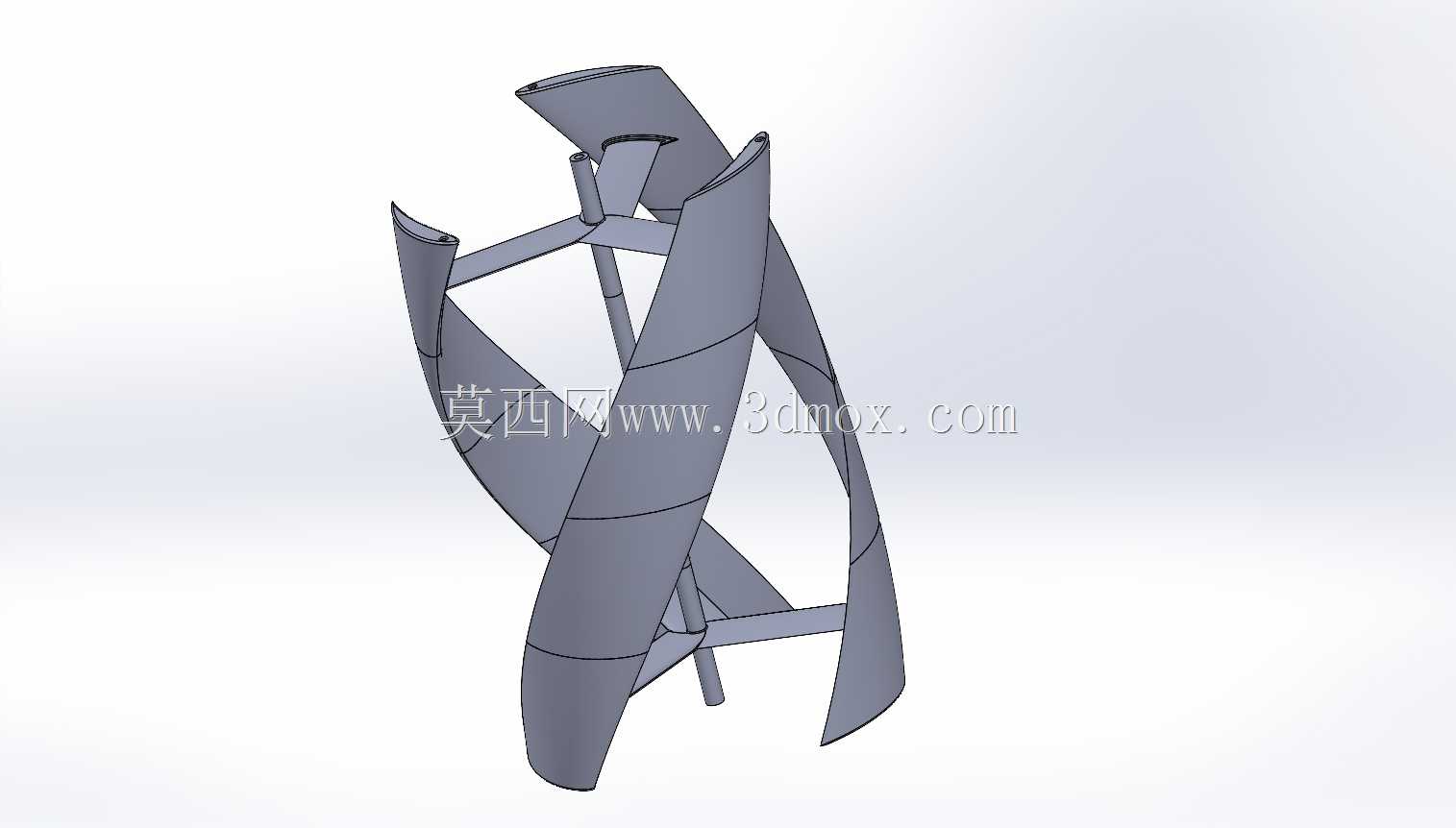

十英寸垂直轴风力机NACA0015翼型结构

　　这套翼型结构针对小功率离网型垂直轴风力涡轮机开发，适配户用分布式风能采集、野外监测设备供电、小型离网基站补能等场景，这类垂直轴风机无需对风装置，在紊流风场、风向多变的城郊、山地、建筑周边区域的适应性远优于水平轴机型，尤其适合风速波动大、年均风速不高的分散式供能场景，可搭配小型储能模块为低功耗传感设备、户外照明、小型离网用电负载提供持续电能。整套结构的核心气动翼型选用NACA0015对称翼型，这类翼型在正负攻角下的气动特性对称，失速攻角范围宽，低风速下的启动阻力小，非常适合垂直轴风机的往复变攻角运行工况，不会因为风向突变出现叶片气动失速导致的转速骤降、输出功率波动问题。结构整体回转直径为10英寸，单段叶片的轴向长度为4英寸，

　　叶片内部预留直径0.25英寸的中心通孔，用于穿装支撑杆件完成叶片与轮毂的连接固定，分段式的叶片设计完全适配桌面级FDM3D打印机的成型尺寸边界，无需大尺寸工业级打印设备即可完成单段叶片的制作，打印完成后可通过环氧树脂胶接的方式将多段叶片沿轴向拼接为完整长度的翼片，拼接接缝处可通过打磨做平滑处理，避免接缝带来的气动阻力增加与紊流噪声。建模阶段采用实体建模逻辑完成翼型的曲面生成与实体加厚，每一段叶片都作为独立实体存在，拆分后的单段模型无复杂内凹结构、无悬空角度超过45度的无支撑面，打印时无需添加大量支撑结构，可有效降低打印耗材消耗与后处理工作量，叶片壁厚设置兼顾结构强度与打印重量，在12m/s的额定风速下不会出现叶片颤振、结构变形问题，

　　同时较轻的叶片重量可降低风机启动风速，在2.5m/s的微风条件下即可启动转动。叶片与轮毂的连接采用辐条式支撑结构，支撑辐条沿轮毂周向均匀分布，分别连接每片叶片的不同轴向位置，保证叶片在高速旋转时的径向定位精度，避免长期运行后叶片出现径向偏移导致的动平衡失效，中心轮毂位置预留与动力输出轴配合的安装孔位，可直接适配常规小型垂直轴风机的主轴尺寸，无需额外做转接结构加工。实际应用中，这类小尺寸垂直轴风机可安装在建筑屋顶、阳台护栏、野外监测塔架等位置，不需要高大的塔架支撑，运行噪音低，不会对周边环境造成噪声干扰，对称翼型的结构也让风机正反转都具备相同的风能捕获效率，在复杂紊流风场下的运行稳定性更强，相比同尺寸的水平轴小风机，

　　其对安装空间的要求更低，维护时仅需要定期检查叶片胶接位置与支撑辐条的紧固情况，不需要调整对风角度，后期维护工作量极小。设计过程中针对3D打印的工艺特性做了专门的结构优化，所有转角位置都做了圆角过渡，避免打印过程中出现应力集中导致的叶片开裂，叶片表面的曲面曲率连续，打印后仅需简单打磨即可获得较好的表面光洁度，降低翼型表面粗糙度带来的气动损失，中心通孔的尺寸设计适配常规标准直径的碳纤维杆或金属圆杆，用户可根据自身的强度需求选择不同材质的支撑杆件，灵活调整整体结构的强度与重量，适配不同的当地风速条件。
