9V供电微型直流水泵三维结构设计

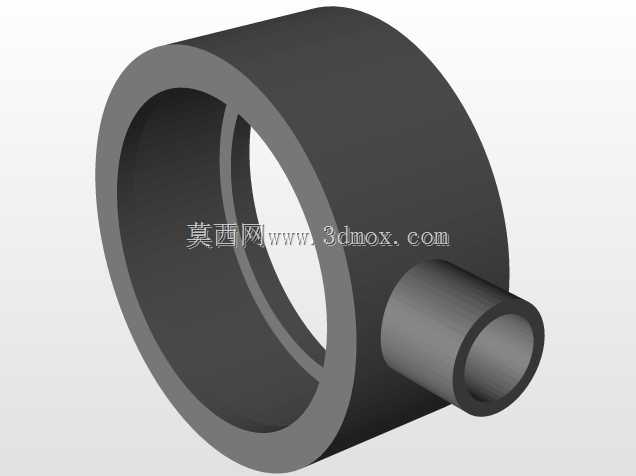

　　这款微型泵体采用9V直流供电设计，核心应用场景覆盖小型桌面水循环装置、DIY水冷散热系统、小型园艺滴灌供水、便携实验设备流体输送等对安装空间、供电电压有严格限制的场合，区别于工业级大流量泵组，该产品主打小体积、低功耗、易集成的特性，适配低压直流供电场景，无需额外配置高压供电模块即可直接搭载常规9V电池组驱动，大幅降低小型设备的流体模块集成门槛。从结构设计逻辑来看，整体采用同轴环形泵腔搭配侧置出液接口的布局，环形主体为泵芯叶轮与驱动组件的安装腔体，侧置的管状接口为流体输出通道，这种布局将驱动模块与流道做了集成化整合，没有冗余的外置连接结构，能最大限度压缩整体安装占用空间。泵腔的环形内壁做了同轴度公差约束，

　　建模阶段严格控制内壁圆柱度误差，保证叶轮转动时的径向间隙均匀，避免出现运转卡滞、内泄漏量超标的问题；侧置出液接口采用等径直管结构，接口外壁预留了标准软管安装的配合公差，可直接适配常规内径的柔性输水软管，无需额外配置转接头即可完成管路连接，接口与泵腔主体的衔接位置做了圆弧过渡处理，既降低流体在转向位置的阻力损失，也能避免直角衔接带来的应力集中问题，提升长期使用下的结构强度。从安装边界来看，环形泵腔的外圆柱面可作为安装定位基准，既可以通过环形卡箍直接固定在设备的安装面板上，也可以依托侧置出液接口做管路悬吊式安装，整体没有突出的安装耳、外置接线盒等冗余结构，安装时不需要预留额外的操作空间，在狭小的设备腔体内部也能完成装配。功能特性层面，

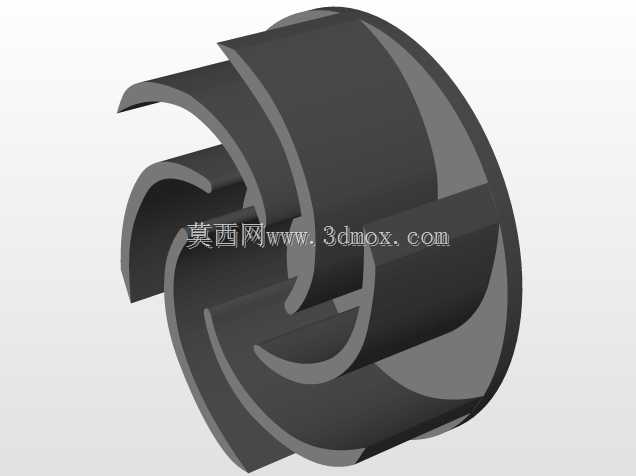

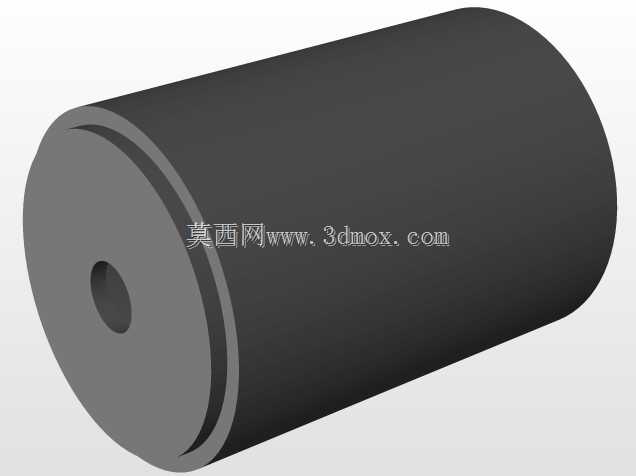

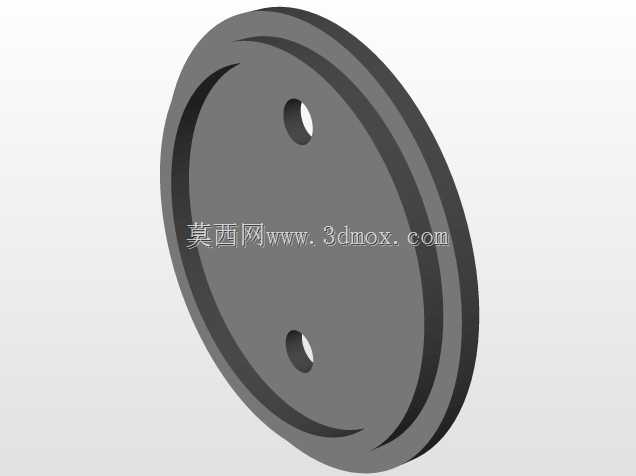

　　该泵体依托9V直流供电的特性，可直接搭载在便携类、电池供电类设备上，不需要接入市电即可工作，流量特性适配小流量稳定输送需求，不会出现大流量泵在小管路系统中产生的管路震颤、压力过载问题；泵体的流道设计做了平滑过渡处理，从叶轮腔到出液接口的流道没有突变截面，能减少流体输送过程中的湍流损耗，降低运转时的流体噪音，适合对噪音控制有要求的桌面级设备、实验装置使用。设计过程中优先考虑了零件的易加工性，泵腔主体、出液接口均可采用常规注塑工艺一次成型，不需要复杂的抽芯、侧加工工序，能有效降低量产阶段的制造成本；驱动组件的安装位在环形腔体的中心位置，装配时可从腔体端面直接装入叶轮与驱动电机，端盖采用常规的卡扣或者胶粘方式即可完成密封，装配工序简单，

　　不需要复杂的工装夹具辅助。在实际选型适配中，这款泵体可直接替换同安装尺寸的其他低压微型泵，不需要改动原有设备的安装结构与管路布局，环形主体的外径尺寸、出液接口的外径与长度均按照常规微型泵的通用安装尺寸做了适配，能覆盖绝大多数小型流体设备的替换需求；建模阶段对所有配合面均做了公差标注，包括泵腔内壁与叶轮的配合间隙、出液接口与软管的配合公差、端盖与腔体端面的密封配合尺寸，保证加工装配后的成品能达到设计的性能参数，不会出现装配干涉、密封失效、流量不达标的问题。针对实际使用中可能出现的管路反压问题，泵腔内部的流道设计预留了足够的过流截面，在常规0.1MPa以内的反压工况下仍能保持稳定的流量输出，不会出现断流、叶轮反转卡滞的问题；整体结构没有易损的薄壁结构，日常使用中不需要频繁拆解维护，仅需在长期使用后清理进液口的过滤装置即可维持正常工作。
