小型立式增压供水泵三维结构设计

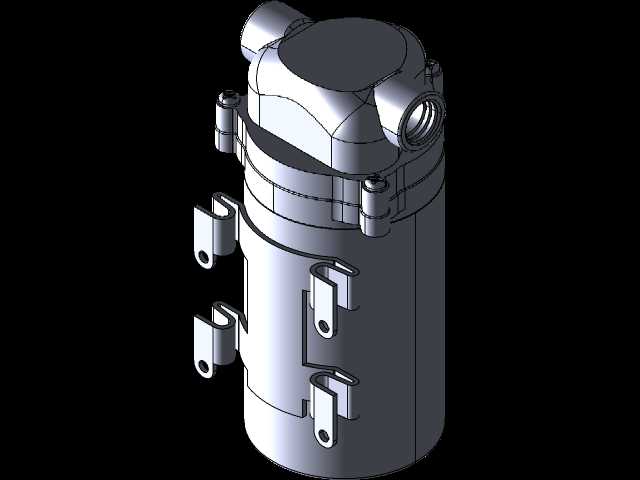

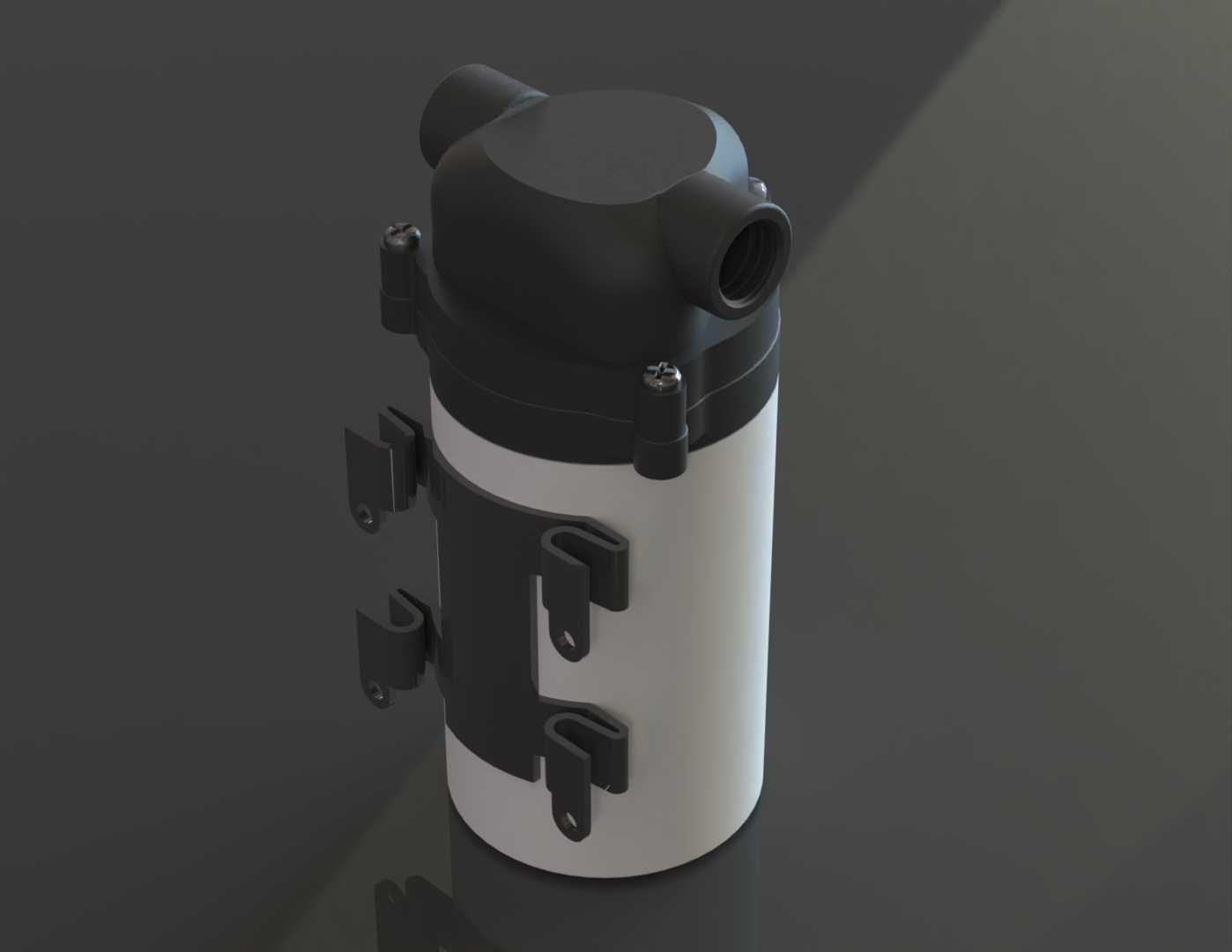

　　这款立式结构的增压供水泵，主要面向民用供水、小型设备循环冷却、净水系统增压等场景使用，日常在家庭全屋供水增压、小型商用净水设备、实验室水循环系统、小型加工设备冷却回路中都能见到这类泵型的应用，相比卧式同参数泵组，立式结构的占地投影面积更小，适合安装在空间局促的机柜内部、墙角管井等位置，不需要预留过大的侧向操作空间。从结构设计来看，泵体采用上下分段式的筒体结构，上部为电机驱动端的密封舱段，下部为过流流道的泵腔段，中间通过快拆式抱箍结构实现两段的连接固定，抱箍上预留了三个带卡扣的安装耳位，既可以通过抱箍直接将泵体固定在墙面安装支架上，也可以配合减震胶垫安装在设备机架的预留安装位上，不需要额外焊接定制泵架，现场安装的适配性更强。

　　进出水口采用侧出式的内螺纹接口设计，两个接口分别位于泵体上部舱段的两侧，接口轴线与泵体筒体轴线垂直，这种布局可以让管路连接时直接走水平方向布管，不需要做90度弯头的转向适配，减少管路流阻的同时，也降低了接口处的应力集中，避免长期运行震动导致接口渗漏。泵体顶部的端盖采用圆弧过渡的全包式结构，将电机接线端、启动电容等电气部件完全封闭在端盖内部，端盖与上部舱段的配合面设置了嵌入式的密封胶圈，能够满足日常使用场景下的防泼溅要求，即使安装在潮湿的管井、设备机柜底部，也不会因为溅水导致电气部件短路故障。从安装边界尺寸来看，泵体筒体的外径控制在110mm左右，整体高度不含接口的话在240mm上下，进出水口的中心距为130mm，

　　接口采用常规的4分内螺纹规格，能够直接匹配市面上绝大多数民用供水、小型循环系统的标准管路，安装时只需要在固定位置预留直径120mm、高度260mm的安装空间，同时在两侧预留30mm的管路操作空间即可完成布管接线，不需要额外预留过大的维护拆解空间，因为快拆抱箍的结构设计，后期维护更换密封件、清理叶轮流道的时候，只需要松开抱箍卡扣就能将上下段分离，不需要拆卸两端连接的管路，大幅降低了后期维护的操作难度。在功能设计上，这款泵的流道采用离心式叶轮结构，进水口直接连通下部泵腔的中心位置，水流从下部泵腔进入后通过叶轮增压，从上部舱段的侧出水口排出，流道内部没有多余的拐角结构，能够减少水流在泵腔内部的涡流损失，提升运行效率，

　　同时泵腔内部的过流部件采用光滑的工程塑料材质，既能够降低水流阻力，也能避免长期输送饮用水、净水时出现锈蚀污染的问题，符合涉水部件的卫生要求。泵体与电机的连接位置采用了双道机械密封结构，第一道密封阻挡泵腔内的压力水渗入电机舱，第二道密封阻挡外界的潮气、灰尘进入电机轴承位置，能够提升泵组在潮湿环境下的运行寿命，避免长期运行出现密封渗漏导致电机烧毁的问题。在实际选型适配的时候，这款泵的安装固定方式比较灵活，除了通过侧面抱箍的安装耳固定，也可以在泵体底部加装减震底脚，直接立式放置在地面或者设备平台上，底部预留的平面结构能够保证放置时的稳定性，不需要额外做固定结构，适合临时搭建的水循环系统、移动供水设备上使用。另外泵体上的抱箍卡扣采用弹性自锁结构，安装对位后只需要按压卡扣就能完成锁紧，不需要使用扳手等工具拧紧紧固件，现场安装的效率更高，也避免了螺栓紧固时受力不均导致的密封面错位问题。在管路应力释放的设计上，进出水口的位置做了加厚的加强筋结构，从接口根部延伸到上部舱段的筒体壁上，能够承受管路安装时的侧向拉力，避免接口处因为管路拉扯出现开裂，实际安装时即使管路存在一定的安装偏差，加强筋结构也能分散接口处的应力，不会出现接口断裂的问题。
