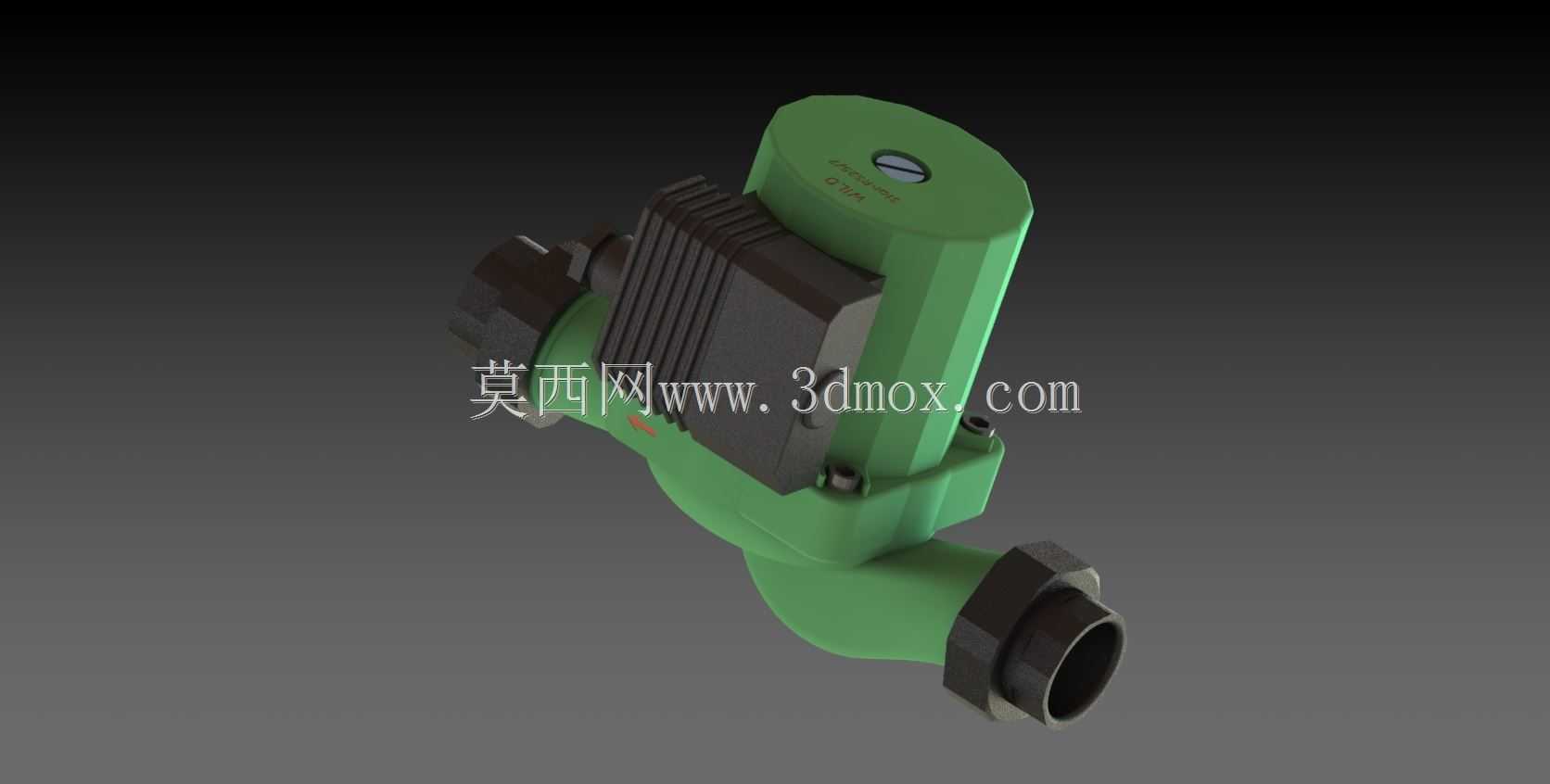

威乐starRS25-7家用热水循环屏蔽泵结构

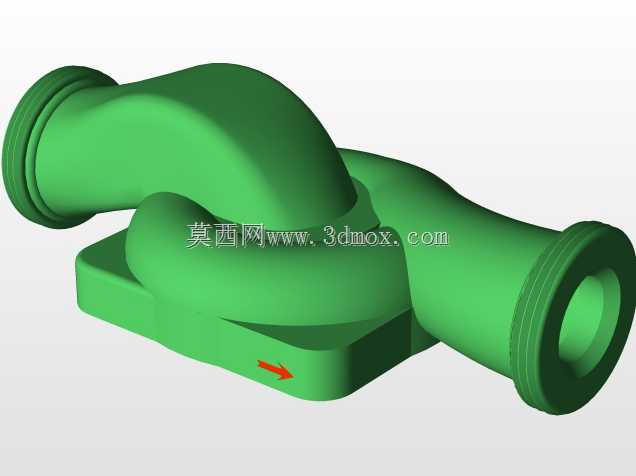

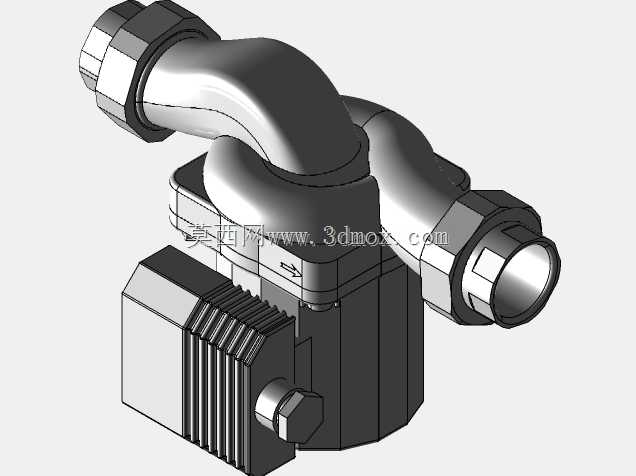

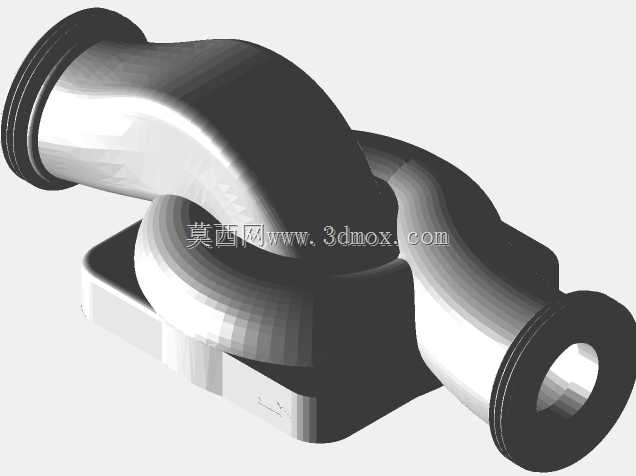

　　这款屏蔽式循环泵主要面向民用采暖、生活热水循环场景设计，常见于分户式壁挂炉采暖系统、家用太阳能热水循环回路、小型地暖水循环支路中，作为管路流体动力核心部件，承担克服管路沿程阻力、驱动热水在闭合回路内持续循环的作用，无需额外搭建复杂的泵组基础，适配家装阶段的管路预埋与后期设备加装场景。从结构设计逻辑来看，整机采用泵体与驱动电机同轴一体化的屏蔽式结构，取消了传统离心泵的机械轴封结构，将电机转子腔与泵腔直接连通，输送的水体同时承担电机转子的润滑与冷却作用，从根源上规避了轴封位置的跑冒滴漏问题，非常适合对防漏要求较高的家装管路场景，避免泵体渗漏泡坏吊顶、墙面装饰层的隐患。泵体流道采用渐扩式蜗壳结构设计，进出水口采用同轴线的螺纹连接结构，

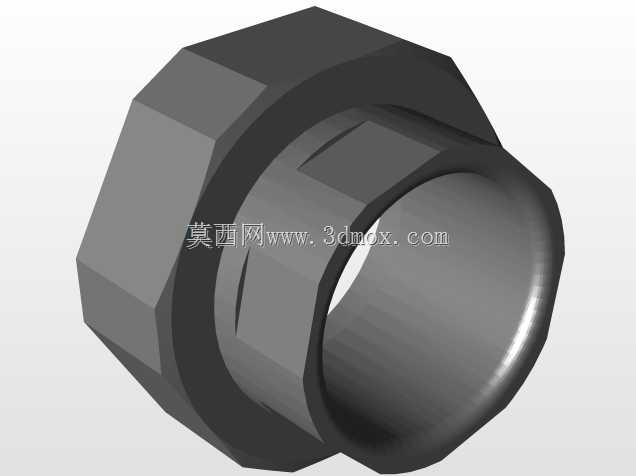

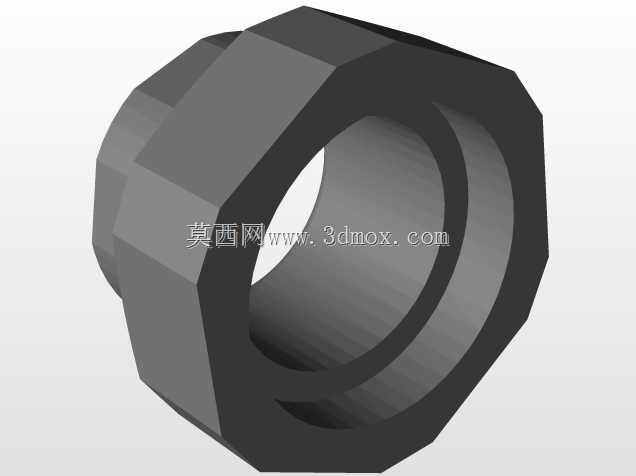

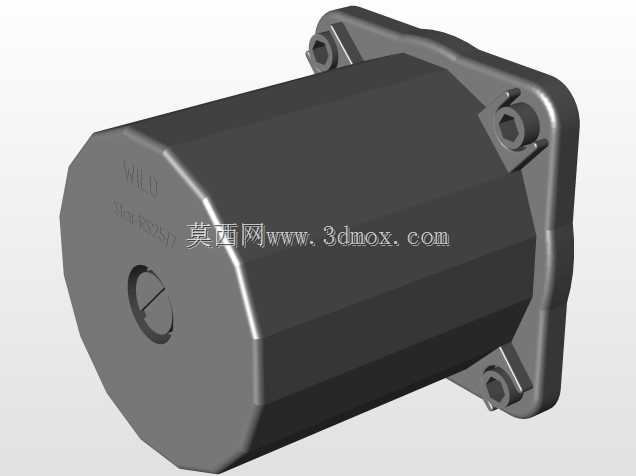

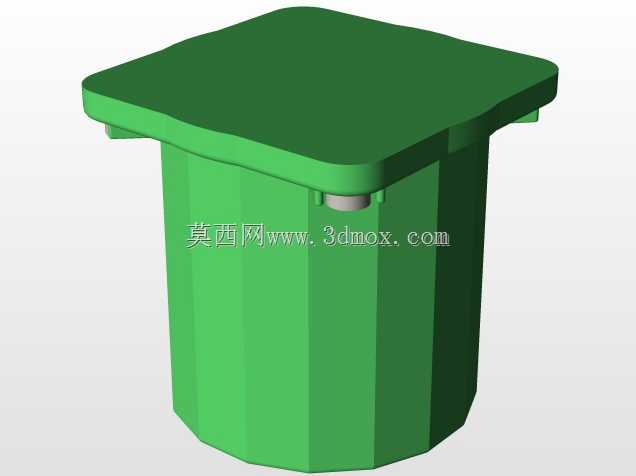

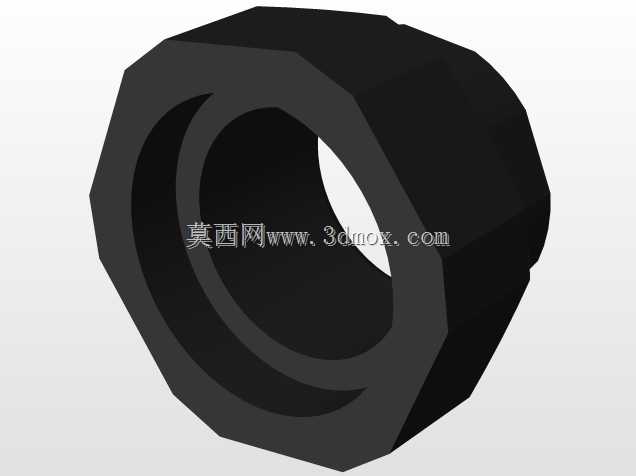

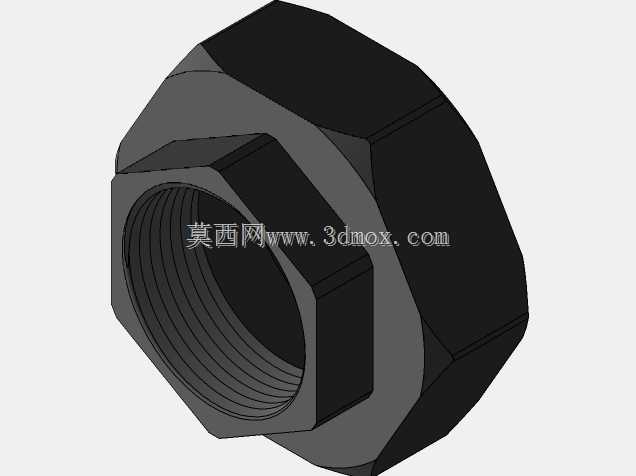

　　两端接口规格统一，安装时无需调整管路走向即可直接串接入水平管路中，接口采用外螺纹设计，适配家装常用的金属活接与PPR转换接头，安装容错空间充足，即便管路存在少量同轴度偏差，也可通过活接的调节余量完成装配，不会对泵体接口产生额外的装配应力。电机部分采用湿定子屏蔽结构，定子绕组与转子之间通过非导磁不锈钢屏蔽套隔绝，绕组完全处于干燥腔室，转子浸没在输送水体中，运转时没有外置风扇的风噪，整体运行噪音控制在极低水平，安装在居室内也不会产生明显的异响干扰，适配卧室相邻的管路安装场景。泵头顶部设置有手动排气螺塞，首次开机或者长期停机后重启时，可拧开螺塞排出泵腔内的积气，避免气缚现象导致的泵体空转、流量不足问题，日常维护无需拆解整机，

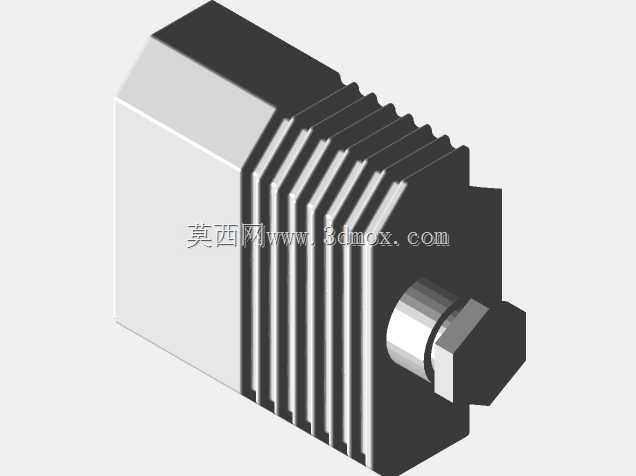

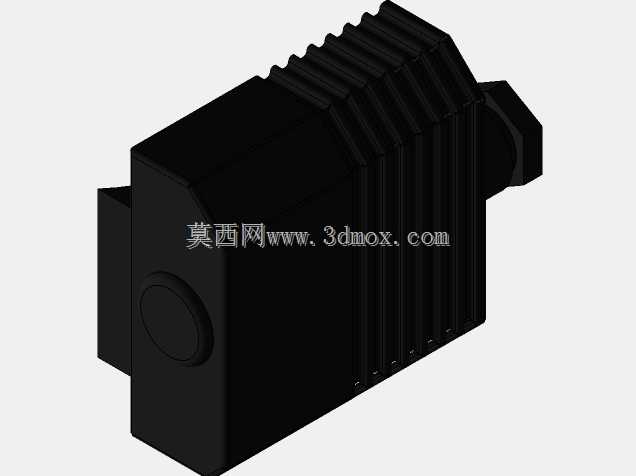

　　仅需定期排气即可保障稳定运行。接线腔位于泵体侧上方，采用独立密封盒结构，接线端子与流道完全隔绝，防护等级满足厨卫等潮湿场景的安装要求，接线时无需打开泵体主腔，仅需拆开接线盒盖板即可完成电源接线，接线腔预留有标准的线缆格兰头安装位，可适配不同线径的供电线缆，避免线缆拉扯导致的接线松脱问题。从安装边界来看，整机长度适配常规家装管路的安装间距，泵体最大外径小于同功率普通离心泵的尺寸，安装时预留的操作空间更小，可直接安装在橱柜内、管道井等狭小空间中，泵体支持水平安装与竖直安装两种方式，但需要注意安装时必须保证电机轴处于水平状态，禁止电机轴竖直向下或者向上安装，避免屏蔽套受力不均导致的磨损加剧问题。泵体底部没有设计专用安装底座，

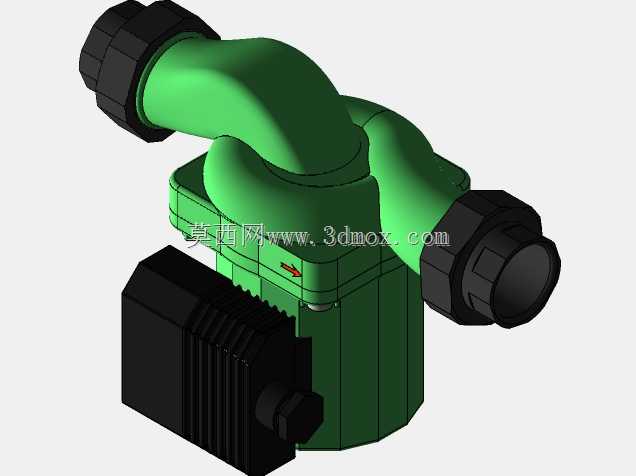

　　依靠两端管路的连接强度即可完成固定，若安装位置管路刚性不足，也可在泵体下方加装简易支撑托架，分担管路的承重负荷，避免长期运行后管路接口变形渗漏。从功能特性来看，这款泵属于小流量高扬程的家用循环泵，适配总管路长度在百米以内的小型循环回路，叶轮采用工程塑料一体注塑成型，流道光滑水力效率高，同时具备不错的抗腐蚀性能，可适配采暖系统中的软化水、生活热水等常规介质，不适合输送含杂质颗粒的污水、带有腐蚀性的化工流体，日常使用时建议在泵的进水端加装Y型过滤器，拦截管路内的焊渣、生料带碎屑等杂质，避免杂质卡滞叶轮或者磨损屏蔽套。在建模逻辑上，这款模型完整还原了泵体的外形轮廓、接口尺寸、接线盒位置、排气螺塞等细节，所有安装接口的尺寸均按照实物比例还原，可直接用于家装管路排布的干涉检查、设备安装空间模拟，也可作为水暖系统BIM建模的族库构件使用，建模时对泵体表面的散热筋、接线盒的防水卡扣、接口处的六角拧转位等细节都做了精准还原，没有过度简化关键安装特征，能够满足施工模拟、装配校验的使用需求。
