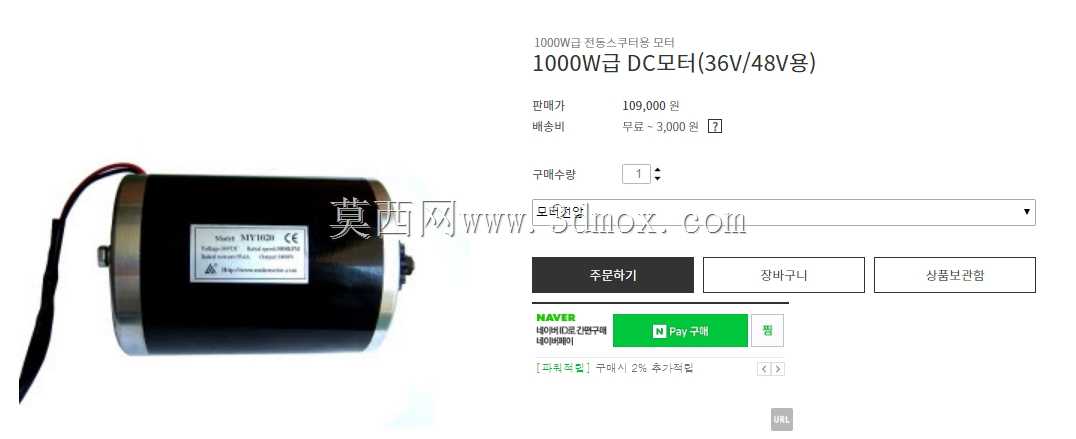

48V1500W直流有刷驱动电机结构

　　在低速电动代步车、小型输送线、户外便携动力设备这类对低压供电、大扭矩输出有明确需求的场景里，这类圆柱形直流电机是应用占比极高的动力核心，区别于伺服类高精度电机的复杂控制逻辑，这类有刷直流电机的驱动门槛极低，仅需匹配对应电压的直流供电回路，搭配简单的调速模块即可实现转速与转向的调整，不需要复杂的编码器反馈线路，对于设备集成商来说能大幅降低电控部分的设计与调试成本。从结构设计来看，这款电机采用一体式封闭钢质机壳，表面做了发黑防锈处理，机壳外壁没有额外加装散热鳍片，依靠金属壳体本身的热传导实现自然散热，这种设计的核心考量是适配多尘、轻度溅水的户外使用场景，避免散热鳍片缝隙积灰积污影响散热效率，

　　同时全封闭结构能阻挡外界杂物进入电机内部磨损碳刷与换向器，延长日常维护的周期。输出端采用单出轴设计，轴端做了平键槽加工，安装时可以通过平键传递扭矩，避免轴与连接件之间出现打滑空转的问题，机壳靠近输出轴的一侧设置了圆形安装定位止口，这个止口的尺寸精度直接决定了电机与设备安装座的同轴度，设计时需要严格控制止口的圆度与端面跳动公差，否则电机运行时会出现轴系偏摆，不仅会产生异常振动噪音，还会加速输出端轴承的磨损，严重时甚至会出现轴断裂的故障。电机尾部预留了碳刷维护窗口，日常维护时不需要完全拆解电机，仅需打开尾部的端盖即可检查碳刷的磨损程度，当碳刷磨损到极限标记位置时直接更换即可，这种可维护结构设计大幅降低了设备后期的运维成本，

　　不需要因为碳刷磨损就整体更换电机。出线端采用单根多芯护套线缆从机壳侧部引出，线缆根部做了防弯折橡胶护套，避免设备运行过程中线缆反复弯折出现线芯断裂的问题，线缆内部包含正负极两根动力线，没有额外的信号线，进一步简化了接线流程，对于批量组装的生产线来说，能减少接线工序的出错概率。从安装边界来看，这款电机的主体为等直径圆柱结构，安装时需要在设备安装板上预留对应直径的避让空间，同时要保证输出轴与被驱动部件的输入轴同轴度误差控制在允许范围内，安装固定采用端盖法兰圆周分布的安装孔实现，不需要额外制作复杂的抱紧式安装座，对于小型设备的紧凑布局设计非常友好。在实际选型匹配时，需要注意这款电机的额定电压为48V，额定功率1500W，

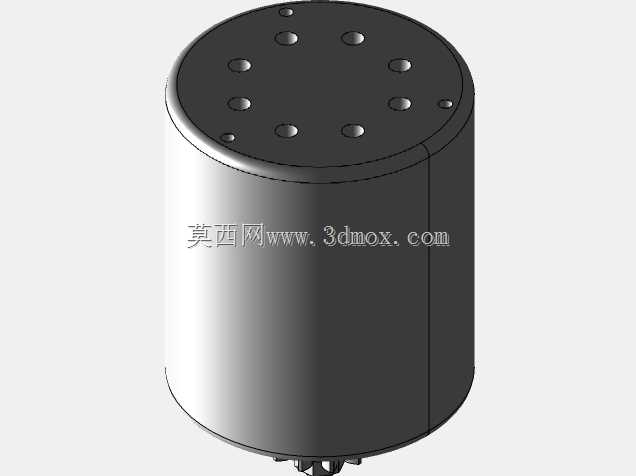

　　对应的额定扭矩输出特性适合持续运行的工况，不要长期在过载堵转的状态下使用，否则大电流会导致电机内部绕组快速升温，破坏绕组的绝缘层造成电机烧毁。另外这类电机的碳刷属于易损件，在高频率正反转切换的使用场景下，碳刷的磨损速度会比单向匀速运行的场景快很多，设计设备维护周期时需要把这个因素考虑进去，提前预留易损件的更换空间与操作余量。从三维建模的角度来说，还原这款电机的结构时，需要重点保证安装止口、输出轴键槽、法兰安装孔这几个配合尺寸的精度，因为这些尺寸是和其他部件直接装配关联的，哪怕出现零点几毫米的误差，都会导致实际装配时出现干涉或者无法安装的问题，机壳表面的标识、线缆的引出方向这类外观细节可以根据实际装配需求做简化处理，不影响整体装配干涉检查的前提下不需要做过高精度的还原，避免占用过多的模型资源拖慢整体装配体的运行速度。这类电机在小型自动化设备改造、非标便携动力装置开发里的应用非常灵活，既可以直接驱动轮组实现行走动力输出，也可以搭配减速箱进一步放大扭矩，驱动输送辊筒、小型卷扬机构这类需要低转速大扭矩的部件，设计集成时只需要根据实际负载的转速、扭矩需求匹配对应的传动机构即可，不需要对电机本身的结构做任何改动，通用化程度非常高。
