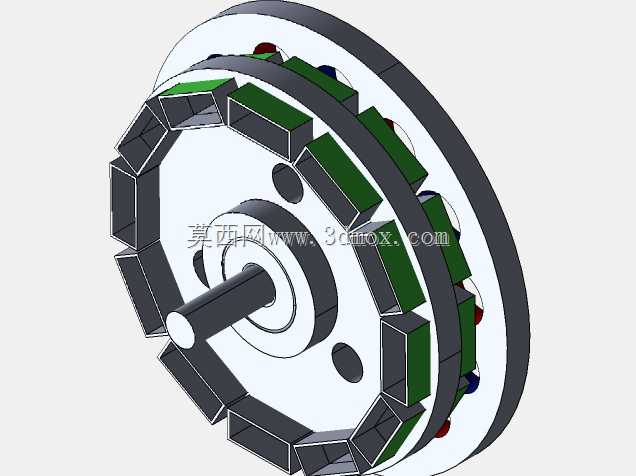

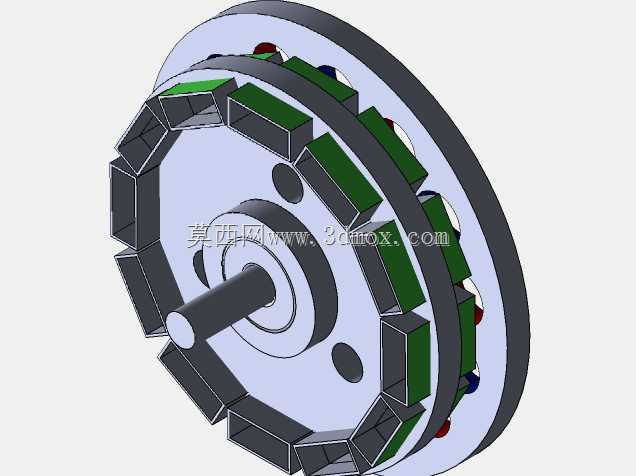

外转子无刷直流电机结构三维数模

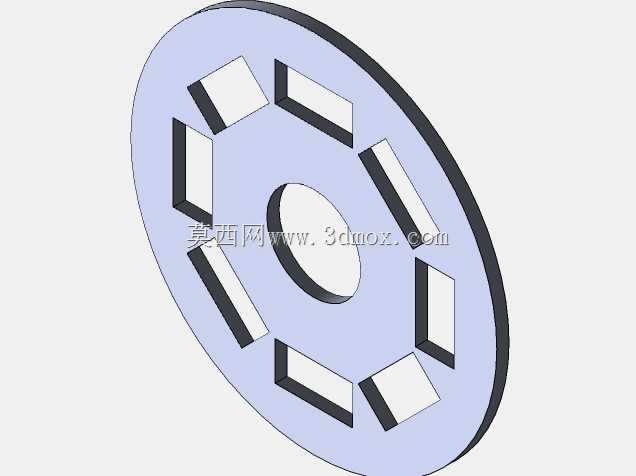

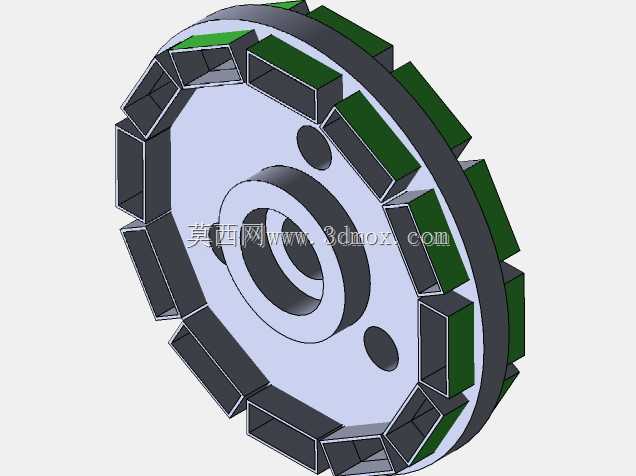

　　这款外转子结构的无刷直流电机，在消费级无人机动力系统、小型代步车驱动单元、桌面级精密转台、低转速大扭矩伺服执行场景中有着极高的应用普及率，区别于传统内转子无刷电机的高转速低扭矩输出特性，外转子结构将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，转动惯量更大，运行时的扭矩输出平顺性更优，不需要额外搭配大减速比的减速箱就能直接驱动负载，能有效缩减整套动力单元的轴向安装尺寸，降低传动链路的背隙误差。从结构设计逻辑来看，定子铁芯采用多槽集中绕组布局，绕组端部的长度被尽可能压缩，既减少了铜材损耗，也能让定子整体的热传导路径更短，工作时绕组产生的热量可以通过中心安装轴直接传导到设备安装基座上，避免长时间高负载运行下的绕组过热退磁问题。

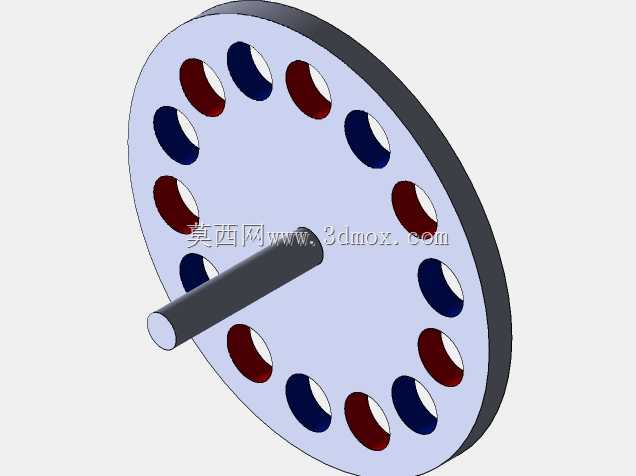

　　转子部分的永磁体采用表贴式安装，每块磁钢都做了平行充磁处理，相邻磁钢的极性交替排布，磁钢与转子外壳之间做了径向定位卡槽，能避免电机高速旋转时磁钢受离心力作用出现移位脱落，转子外壳的端面上预留了对称的动平衡去重孔，在完成整机装配后可以通过去重调整将转子的动平衡精度控制在G2.5级以内，降低高速运行时的振动与噪音。安装边界方面，这款电机的中心轴为台阶式固定轴，轴端预留了标准的安装定位面与锁紧螺纹孔，安装时可以直接通过轴端锁紧将电机定子固定在设备支架上，转子外壳的端面预留了负载安装螺孔，负载可以直接固定在转子端面上随转子同步转动，不需要额外设计传动连接结构，径向尺寸上转子外壳的外圆做了高精度的车削加工，圆度公差控制在0.02mm以内，

　　部分需要做密封防护的应用场景可以直接在转子外圆搭配旋转密封圈实现整机IP防护等级的提升。实际选型应用中，这类结构的无刷直流电机常被用于对动力单元重量、扭矩密度有较高要求的场景，比如多旋翼无人机的动力系统，电机直接驱动螺旋桨转动，外转子的大转动惯量可以让螺旋桨的转速波动更小，飞行姿态控制更稳定；在小型电动滑板、平衡车的驱动轮结构中，这类电机可以直接集成在轮毂内部，省去链条、齿轮等传动部件，让整车结构更紧凑，传动效率更高。建模过程中对绕组的排布、磁钢的安装间隙、定转子之间的气隙宽度都做了1:1的还原，定转子之间的单边气隙控制在0.3mm，既保证了磁路的导通效率，也避免加工装配误差导致定转子出现扫膛问题，

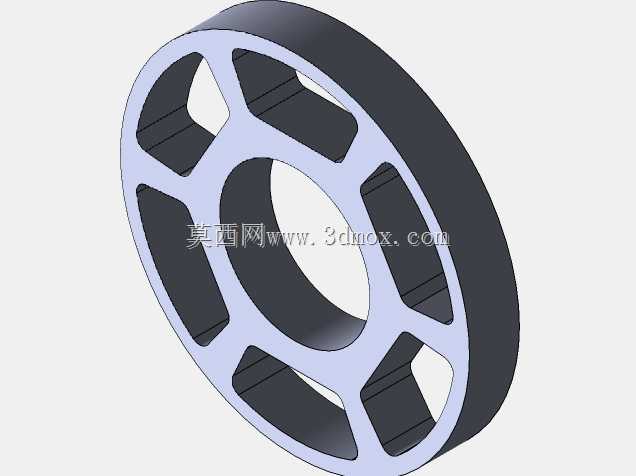

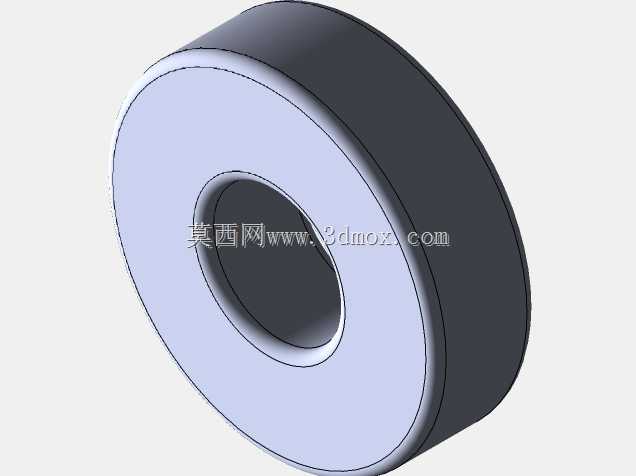

　　中心轴上的轴承安装位做了公差配合设计，轴承内圈与轴采用过盈配合，外圈与定子基座的轴承室采用过渡配合，装配后轴承的预紧力通过轴端的锁紧垫片调整，既能消除轴承的轴向游隙，也不会因为预紧力过大导致轴承运行温升过高。转子外壳的侧壁做了均匀分布的通风缺口，电机运行时转子转动带动空气从缺口处流过，直接带走定子绕组表面的热量，不需要额外加装散热风扇就能满足持续额定负载下的散热需求，这种自通风结构也进一步降低了电机的整体重量与运行噪音。对于结构设计从业者来说，这款数模可以直接参考用于小型动力单元的结构选型验证，也可以在其基础上调整定转子的槽极配比、绕组参数、安装尺寸，衍生出适配不同功率、不同转速需求的定制化无刷电机结构，建模时所有配合面的公差、安装孔的位置度都按照实际加工要求做了约束，导入工程图模块后可以直接生成符合加工要求的生产图纸，减少重复建模的工作量。
